中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

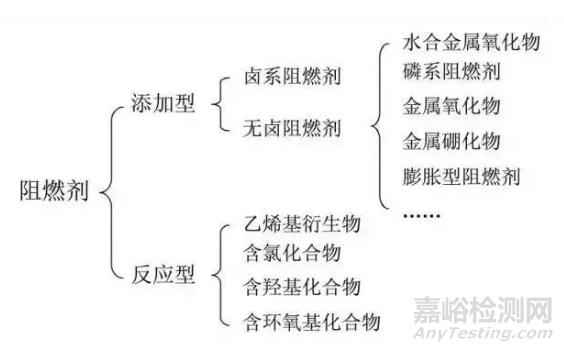

目前，有機(jī)鹵系阻燃劑仍然是主要的阻燃劑產(chǎn)品之一，主要是溴系阻燃劑和氯系阻燃劑，其中溴系阻燃劑有70多個品種。由于溴系阻燃劑具有阻燃效率高、用量少、對材料性能影響小、應(yīng)用領(lǐng)域廣泛、價格適中等優(yōu)點(diǎn)，目前全球使用量較大的三種有機(jī)阻燃劑產(chǎn)品十溴二苯乙烷、四溴雙酚A及六溴環(huán)二烷均屬于溴系阻燃劑。

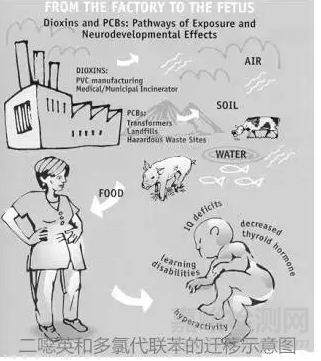

但是，鹵系阻燃劑在環(huán)保及安全方面的問題日益顯現(xiàn)。1986年，瑞士和德國科學(xué)家相繼通過的試驗(yàn)證明多溴二苯醚（PBDPO）及以其阻燃的材料在熱裂解和燃燒時會生成有毒致癌物質(zhì)多溴代二苯并二噁英（PBDD）和多溴代二苯并呋喃（PBDF），并且，溴系阻燃劑阻燃的高聚物在熱裂及燃燒時會生成大量的煙塵及腐蝕性氣體。目前，蘋果、三星、惠普、戴爾等公司均承諾逐漸停用溴系阻燃劑，要求嚴(yán)格的甚至規(guī)定：Br＜900ppm；Cl＜900ppm；Br+Cl < 1500 ppm。

因此，又開發(fā)了許多無鹵阻燃劑，其中用量最大的是無機(jī)氫氧化物阻燃劑。該產(chǎn)品價格便宜，來源豐富，燃燒過程，不會釋放腐蝕性氣體，同時還能抑制煙霧產(chǎn)生，符合綠色環(huán)保理念。但無機(jī)氫氧化物阻燃劑最大問題--添加量較高，一般要達(dá)到50%以上，若添加量較少，很難達(dá)到阻燃要求。但添加量較大，阻燃性能達(dá)到，但材料力學(xué)性能隨之下降，加工性能也變差。導(dǎo)致無機(jī)氫氧化物阻燃劑在很多材料中使用受到限制。

有人曾系統(tǒng)研究單獨(dú)使用氫氧化鎂、氫氧化鋁，對充油SBS與聚丙烯共混體系阻燃性能。結(jié)果，單獨(dú)使用氫氧化鎂和氫氧化鋁，添加量達(dá)到體系總質(zhì)量的75%和70%，才能達(dá)到UL94的V0級，材料的拉伸強(qiáng)度和斷裂伸長率都大幅下降，而且，用這種方法，也不能做出低硬度高阻燃TPE材料。因此，在硬度80A以上的無鹵阻燃TPE材料中用無機(jī)氫氧化物阻燃劑還是可以的，但在硬度低于70A，阻燃要求又較高TPE材料，就須考慮其它阻燃劑。

無機(jī)氫氧化物阻燃劑常見的是氫氧化鎂和氫氧化鋁。氫氧化鎂熱穩(wěn)定性比氫氧化鋁要高，氫氧化鎂熱分解穩(wěn)定在300℃以上，氫氧化鋁熱分解溫度在200℃，而且受雜質(zhì)影響，實(shí)際分解溫度更低。

因此，氫氧化鎂更適合加工溫度較高聚合物。氫氧化鎂、氫氧化鋁阻燃劑在低煙無鹵電纜料中用量較大，同時使用，還具有協(xié)同效應(yīng)。目前有部分廠家會通過超細(xì)化、表面改性或引入?yún)f(xié)效阻燃劑來提高阻燃效率，減少此類阻燃劑的添加量。

無鹵阻燃劑還有一種--無機(jī)磷類阻燃劑，包括紅磷、聚磷酸銨等。

紅磷本身是可燃的，其阻燃機(jī)理是：一方面紅磷與塑膠材料一起燃燒過程中經(jīng)過一系列變化形成聚偏磷酸，是一層又粘又薄膜包裹在聚合物表面，降低氧氣與塑膠接觸；另一方面，紅磷形成磷酸，偏磷酸，聚偏磷酸作為脫水劑促使聚合物脫水成炭，增加阻燃作用。

但由于紅磷有顏色，只限于在一些紅色或者深色產(chǎn)品當(dāng)中添加。后來又開發(fā)出對紅磷進(jìn)行包覆，形成微膠囊化紅磷（MRP），不但提高紅磷安全性穩(wěn)定性，而且分散性和阻燃性提高，特別是有些包覆材料可以將紅磷顏色進(jìn)行遮蓋，現(xiàn)在一些淺色產(chǎn)品也可以用微膠囊化紅磷作為阻燃劑。

聚磷酸銨（APP），也是一種常見阻燃劑，外觀白色粉末，聚合度在10-20之間為水溶性的，聚合度大于20難溶于水。產(chǎn)品價格便宜，毒性低，分解溫度大于256℃。阻燃機(jī)理：高溫APP會迅速分解成氨氣和聚磷酸，氨氣可以稀釋氧氣濃度，起到阻止燃燒的作用，同樣聚磷酸是強(qiáng)脫水劑，可使聚合物脫水炭化形成炭層，隔絕聚合物與氧氣的接觸，起到阻止燃燒作用。

當(dāng)然，無鹵阻燃劑還有很多種類，比如有機(jī)氮系阻燃劑、有機(jī)磷系阻燃劑、有機(jī)硅系阻燃劑等。

阻燃基本原理概述

吸熱作用

任何燃燒在較短的時間所放出的熱量是有限的，如果能在較短的時間吸收火源所放出的一部分熱量，那么火焰溫度就會降低，輻射到燃燒表面和作用于將已經(jīng)氣化的可燃分子裂解成自由基的熱量就會減少，燃燒反應(yīng)就會得到一定程度的抑制。

在高溫條件下，阻燃劑發(fā)生了強(qiáng)烈的吸熱反應(yīng)，吸收燃燒放出的部分熱量，降低可燃物表面的溫度，有效地抑制可燃性氣體的生成，阻止燃燒的蔓延。Al(OH)3阻燃劑的阻燃機(jī)理就是通過提高聚合物的熱容，使其在達(dá)到熱分解溫度前吸收更多的熱量，從而提高其阻燃性能。這類阻燃劑充分發(fā)揮其結(jié)合水蒸汽時大量吸熱的特性，提高其自身的阻燃能力。

覆蓋作用

在可燃材料中加入阻燃劑后，阻燃劑在高溫下能形成玻璃狀或穩(wěn)定泡沫覆蓋層，隔絕氧氣，具有隔熱、隔氧、阻止可燃?xì)怏w向外逸出的作用，從而達(dá)到阻燃目的。

如前面提到的磷類阻燃劑受熱時能產(chǎn)生結(jié)構(gòu)更趨穩(wěn)定的交聯(lián)狀固體物質(zhì)或碳化層。碳化層的形成一方面能阻止聚合物進(jìn)一步熱解，另一方面能阻止其內(nèi)部的熱分解產(chǎn)生物進(jìn)入氣相參與燃燒過程。

抑制鏈反應(yīng)

根據(jù)燃燒的鏈反應(yīng)理論，維持燃燒所需的是自由基。阻燃劑可作用于氣相燃燒區(qū)，捕捉燃燒反應(yīng)中的自由基，從而阻止火焰的傳播，使燃燒區(qū)的火焰密度下降，最終使燃燒反應(yīng)速度下降直至終止。

如含鹵阻燃劑，它的蒸發(fā)溫度和聚合物分解溫度相同或相近，當(dāng)聚合物受熱分解時，阻燃劑也同時揮發(fā)出來。此時含鹵阻燃劑與熱分解產(chǎn)物同時處于氣相燃燒區(qū)，鹵素便能夠捕捉燃燒反應(yīng)中的自由基，從而阻止火焰的傳播，使燃燒區(qū)的火焰密度下降，最終使燃燒反應(yīng)速度下降直至終止。

不燃?xì)怏w窒息作用

阻燃劑受熱時分解出不燃?xì)怏w，將可燃物分解出來的可燃?xì)怏w的濃度沖淡到燃燒下限以下。同時也對燃燒區(qū)內(nèi)的氧濃度具有稀釋的作用，阻止燃燒的繼續(xù)進(jìn)行，達(dá)到阻燃的作用。
