為了提升鋰離子電池的體積能量密度，研發人員主要從兩方面著手：1、提升正負極材料克容量；2、增大正負極極片壓實密度。其中極片的壓實密度與活性材料真密度、材料形貌、材料粒徑分布及極片工藝有關。材料真密度（True Density）是指材料在絕對密實的狀態下單位體積的固體物質的實際質量，即去除內部孔隙或者顆粒間的空隙后的密度，該參數是材料堆積的一個最理想狀態，但在實際電芯中，顆粒間的堆積必然存在一定量的空隙，只有通過一定的壓力控制孔隙率，才能平衡電解液浸潤性與電子和離子傳輸性能，如圖是輥壓前后正負極顆粒受壓示意圖¹。材料壓實密度（Compaction Density）和真密度有相似的趨勢，常用來評估不同正負極材料的物理性能差異以及監控材料批次穩定性。

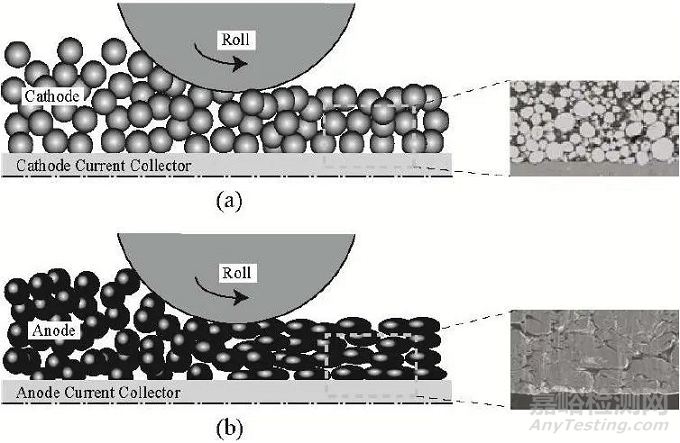

圖1 （a）（b）正負極極片輥壓示意圖¹



*  如何計算材料壓實密度？



材料壓實密度的計算公式如下：其中D指壓實密度Density，S_治具指盛裝粉末的治具的面積，L指施加壓力時粉末樣品厚度。

在測試粉末壓實密度時有兩種方式：加壓法和卸壓法。加壓法是對粉末施加一定壓力后保壓一段時間，再測試粉末厚度L_加壓，卸壓法是指對粉末施加一定壓力并保壓一段時間，再降低至較小壓強并保壓一段時間后，測試粉末厚度L_卸壓。由于顆粒本身的彈性形變以及顆粒之間的滑移，L_卸壓通常大于L_加壓，由二者可計算粉末壓實密度反彈量。使用卸壓法測試，粉末顆粒的受力狀態更加接近其在真實極片中的受力狀態，因此有更好的參考意義，如國標GB/T 24533-2019《鋰離子電池石墨類負極材料》中便是采用類似卸壓法測試粉末壓實密度²。



* 如何提高壓實密度測試準確性？



1. 粉末質量稱取準確：采用萬分之一及以上天平稱取粉末，即分度值 為0.0001g;

2. 樣品厚度測試準確：測厚精度±5um;

3. 粉末裝入治具和測試過程中要盡量不漏粉，保證m和L的準確性；

4. 測試前粉末在治具中的堆積狀態要盡量一致：采用粉末預振實；



* 不同體系材料壓實密度測試

1. 測試設備：

采用PRCD1100（IEST-元能科技）對5種正負極材料進行壓實密度測試，設備如圖2；

      圖2. (a）PRCD1100外觀圖；（b）PRCD1100結構圖

2. 測試參數：

施加壓強范圍10-200MPa，加壓間隔10MPa，保壓10s，卸壓至3MPa，保壓10s；

3. 取樣質量：

鈷酸鋰/三元粉料2.0000g，LFP/石墨粉料1.0000g，活性炭粉料0.5000g；

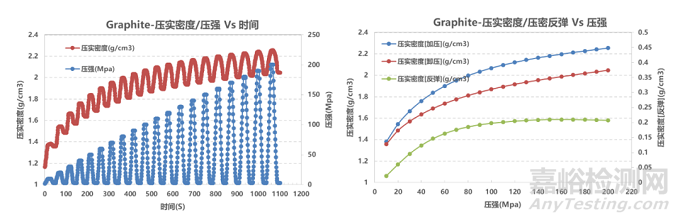

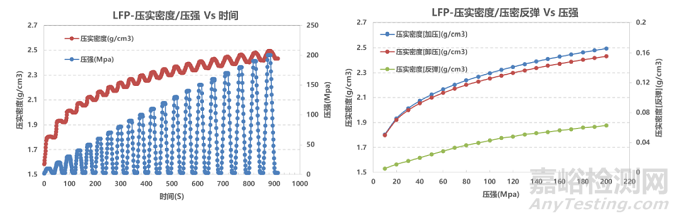

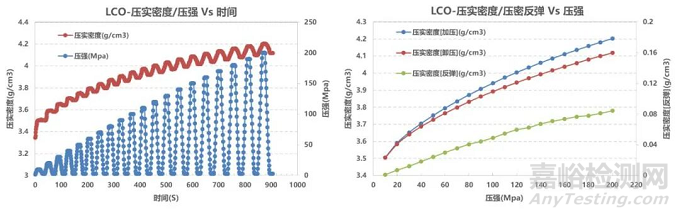

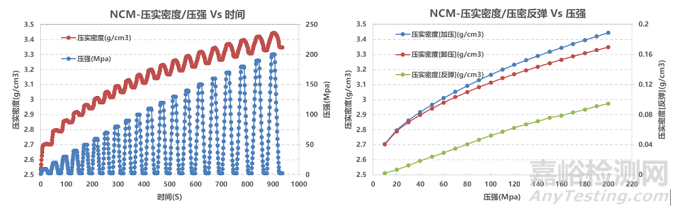

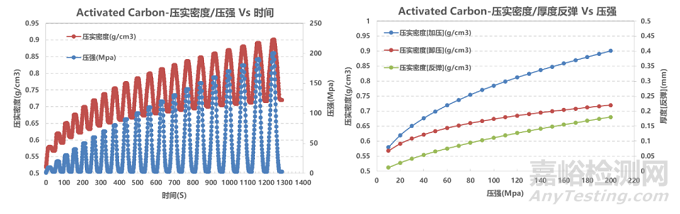

4. 測試結果：

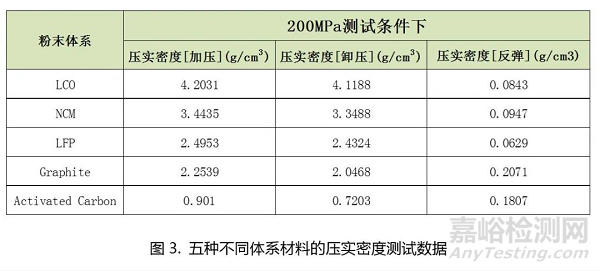

對比5種材料壓實密度：LCO>NCM>LFP>Graphite>ActivatedCarbon，卸壓后粉末壓實密度存在反彈，反彈量比較：Graphite> ActivatedCarbon>NCM> LCO >LFP。反彈量通常與材料結構有較大關聯，石墨材料屬于多層碳結構，層與層之間容易滑移，導致卸壓后的厚度出現較大反彈；活性炭由于存在多孔結構，卸壓后彈性形變也較大；NCM材料是在LCO的基礎結構上替換一定比例的鈷，Ni含量越高，三元材料的結構與LCO結構的差異越大，這會影響材料本身的力學性能，正如本文中使用的NCM材料比LCO材料有更大的彈性形變；LFP材料是橄欖石結構，F(xiàn)e和PO4組成的八面體結構相對穩定，材料的彈性形變較小。

加壓法和卸壓法得到的壓實密度及壓密反彈量不僅與材料體系有關，還與顆粒的粒徑大小和粒徑分布有關，后續可對該方面的影響做進一步探究。



參考文獻

---

1．Sang Gun Lee, Dong Hyup Jeon. Effect of electrode compression on thewettability of lithium-ion batteries.Journal of Power Sources 265(2014) 363-369.

2.《鋰離子電池石墨類負極材料》GB/T 24533-2019
