汽水管道常見問題
汽水管道是傳輸汽水介質的重要部件，國內火電廠用來進行蒸汽取樣、壓力測量、疏水、放氣等的小口徑汽水管道一般未經管系應力計算分析，由電建公司按照DL/T 5054—2016«火力發電廠汽水管道設計規范»以及鍋爐廠提供的安裝示意圖，按照現場情況自行設計布置和安裝。因?yàn)榘惭b通常是在機組停機時進行，小口徑汽水管道的管線布置、支吊架的安裝常存在隨意性。與大口徑高溫高壓管道相比，小口徑汽水管道很少會考慮到母管及管道自身的熱膨脹問題。部分小口徑汽水管道的壓力和溫度很高，一旦因熱膨脹問題發生泄漏，會導致機組非計劃停運，造成重大的經濟損失。同時，這類管道大部分布置在鍋爐平臺和走廊附近，發生泄漏極易造成人身傷亡事故。因此，保證汽水管道的安全性至關重要。
事故背景
某發電廠一期建設完成兩臺600MW超臨界機組。這兩臺機組投入運行5a(年)中，主蒸汽、高溫再熱蒸汽管道取樣管發生3次開裂泄漏，影響了機組的安全運行。2016年2月主蒸汽管道取樣管再次發生開裂后，機組被迫停機改造。經初步調查分析排除了因材料、焊接問題引起的開裂。
管道及支吊架布局分析
主蒸汽管道取樣管從母管上方接管座引出，開裂點位于接管座焊縫處，如圖1所示。

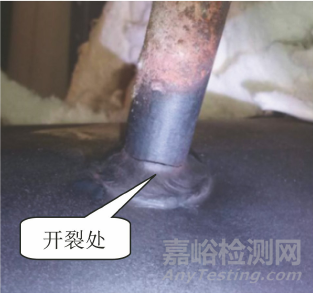

圖1 主蒸汽管道取樣管的宏觀形貌
改造前主蒸汽管道取樣管和支吊架的布局和尺寸見圖2。

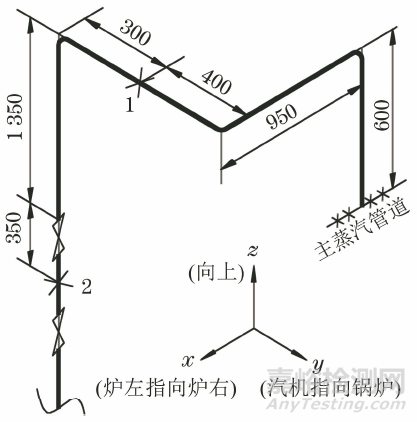

圖2 改造前主蒸汽管道取樣管和支吊架的布局和尺寸示意圖
取樣管材料為12Cr1MoVG鋼，外徑為32mm，壁厚為5mm，管內蒸汽溫度為545℃，蒸汽壓力為13.83MPa。根據現場勘查和原始設計參數，接管座位置的主蒸汽母管熱位移較大，導致取樣管彎曲變形。
管道應力計算分析
在主蒸汽管道應力計算模型的基礎上，根據管道布局和設計參數，附加取樣管管座處三向膨脹熱位移的數據后，采用CAESAR II軟件進行計算和分析。
CAESAR II軟件由美國COADE公司開發設計，是一種以梁單元模型為基礎的有限元程序，能進行靜力和動力分析，在管道應力計算方面應用較廣泛。
管道應力計算的主要內容包括：
①驗算管道的一次應力和二次應力；
②核算管道對設備產生的推力和力矩是否在設備所能安全承受的范圍內。
上述主蒸汽管道應力計算主要是驗算管道的一次應力和二次應力。
根據DL/T 5366—2014«發電廠汽水管道應力計算技術規程»，在CAESAR II軟件中管道應力分為如下兩種。
(1)一次應力：管道內壓、自重和其他持續外載產生的軸向應力之和。
(2)二次應力：熱脹、冷縮和其他位移受約束而產生的熱脹應力之和。
一次應力、二次應力分別滿足以下公式
式中：σL為管道在工作狀態下，由管道內壓、自重和其他持續外載產生的軸向應力之和(一次應力)；p為設計壓力；Di為管道內徑；Do為管道外徑；i為應力增加系數；MA為自重和其他持續外載作用在管道橫截面上的合成力矩；W為管道抗彎截面系數；[σ]t為鋼材在設計溫度下的許用應力；σE為二次應力；Mc為按全補償值和鋼材在20℃時的彈性模量計算的熱脹引起的合成力矩；f為應力范圍的減小系數；[σ]20為管道鋼材在20℃時的許用應力。
由式(1)和式(2)可計算得到改造前主蒸汽管道取樣管的最大應力，結果如表1所示。圖3為主蒸汽管道取樣管一次應力和二次應力最大值位置示意圖。

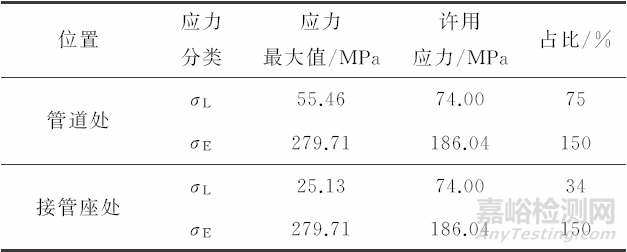

表1 改造前主蒸汽管道取樣管最大應力計算結果

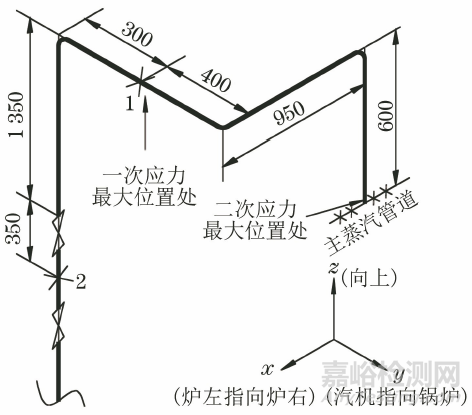

圖3 主蒸汽管道取樣管一次應力和二次應力最大值位置示意圖
由表1和圖3可知，主蒸汽管道取樣管的一次應力符合DL/T 5366—2014的技術要求，最大一次應力為55.46MPa，占許用應力的75％，位于1號固定支架處。二次應力不符合DL/T 5366—2014的技術要求，最大二次應力為279.71MPa，占許用應力的150％，位于接管座焊縫處，即發生開裂處。
開裂原因分析
取樣管從主蒸汽管道引出，通過三向膨脹指示器測得引出點處的主蒸汽管道沿x軸方向的熱位移為-22mm，沿y軸方向的熱位移為63mm，沿z軸方向的熱位移為-78mm。取樣管和支吊架的布局不能有效承受母管及管道自身的熱位移，造成二次應力嚴重超標。其中焊縫及熱影響區是薄弱環節，接管座焊縫區應力最高，該區域局部應力超過斷裂強度時材料會發生開裂，最終導致取樣管泄漏。
處理措施
為降低管道的二次應力，有必要對取樣管和支吊架的布局重新進行優化設計。根據現場安裝環境，經反復應力核算和優化設計，采取了如下措施：將原有取樣管線路進行改造，增加取樣管的柔性；新增1a處彈簧吊架一組；將原有1號固定管卡修改為滑動支架。改造后的取樣管和支吊架的布局和尺寸如圖4所示。
圖4 改造后主蒸汽管道取樣管和支吊架的布局和尺寸示意圖
改造后取樣管最大一次應力和二次應力計算結果如表2所示。

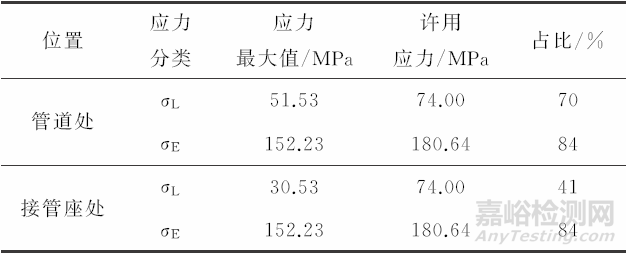

表2 改造后主蒸汽管道取樣管最大應力計算結果
可見改造后取樣管最大一次應力為51.53MPa，占許用應力的70％，位于圖4中1號固定支架處；最大二次應力為152.23MPa，位于取樣管接管座焊縫處，占許用應力的84％。改造后取樣管的一次應力和二次應力均符合DL/T 5366—2014的技術要求，應力分布合理，方案可行。按照該方案對取樣管及支吊架進行改造后，機組經多次啟停和長期運行后，取樣管沒有再發生開裂泄漏的問題，證明上述處理措施是正確有效的。
結論及建議
主蒸汽管道取樣管和支吊架的布局不能有效承受母管及管道自身的熱位移，造成二次應力嚴重超標，接管座焊縫區應力最高，當局部應力超過斷裂強度時，材料將發生開裂，最終導致取樣管開裂泄漏。
對主蒸汽取樣管、小口徑接管座處的開裂問題不能僅考慮焊接和管材等原因，還需要考慮管道的一次應力和二次應力的合格性以及應力水平分布的合理性。對用于火電機組取樣、疏水、放氣等的小口徑管道的管線布局和支吊架的配置等的設計，應充分考慮母管道和小口徑管道自身的熱膨脹，并在管道線路配置彎頭或加裝彈性支吊架來解決。
作者：郝軍，工程師，華能煙臺發電有限公司
