每到冬天，不管是認識的還是不認識的、會動的還是不會動的，大家都特別的“來電”。估計很多人都有深刻的體會，握個手，“啪！”……，開個門，“啪！”……，拿個芯片，完了……。今天，小編來介紹一下在冬天這個本該抱團取暖的季節，使得大家都不敢靠得太近，每個動作都要小心翼翼的元兇——“靜電”。

靜電模型

大家都在說靜電，都知道人被靜電打一下很痛，芯片被靜電打一下更痛。然而并不是所有的靜電都一樣，下面小編逐一介紹一下三種不同的靜電模型。

人體模型（HBM）

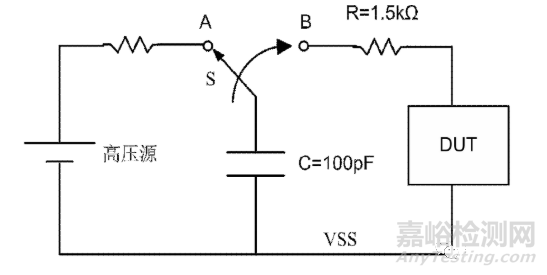

人體模型是最早被發現的靜電模型，也是最為廣泛為人知道的靜電模型。早在20世紀60年代，就已經提出了人體模型。人體模型描述的是一個站立的充電的人接近集成電路時的放電過程。當人體積聚的電荷足以將人和人之間、人和芯片之間的空氣擊穿時，人體上的電荷就通過芯片或者人體對地面進行放電。人體模型的等效電路如圖1。

圖1. 人體模型等效電路

機器模型（MM）

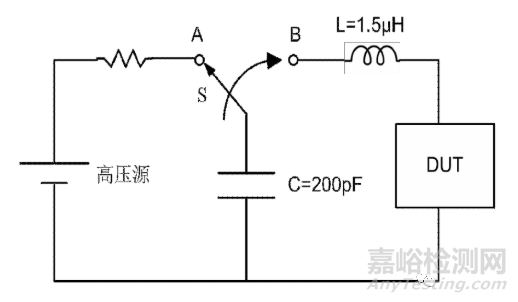

人體模型被發現不久之后，隨著自動化操作機械的廣泛使用，人們發現有些時候靜電長得跟人體模型有點不一樣，由此機器模型也跟著被發現了。機器模型描述的是一個帶電的物體（包括設備、工具等）在接觸芯片時對芯片進行放電的過程。機器模型的等效電路如圖2。

圖2. 機器模型等效電路

帶電器件模型（CDM）

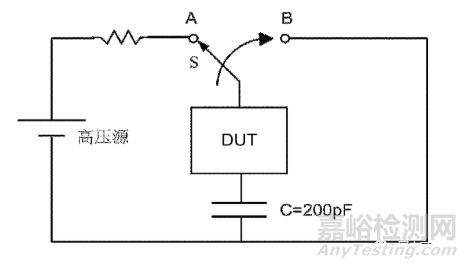

人體模型和機器模型都是人或者其他帶電物體對器件放電，帶電器件模型則有點不同。帶電器件模型是器件自身帶電，自己放電。帶電器件模型描述的是器件自身帶電（也就是說，電荷最初儲存在器件內的），當這個器件的一個引腳接觸接地物體，它就會自行放電。帶電器件模型的等效電路見圖3。

圖3. 帶電器件模型等效電路

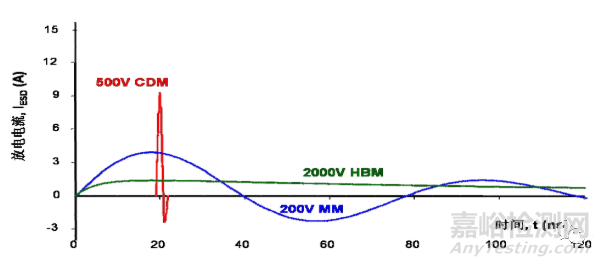

三種模型所描的過程不同，因此其特點和對器件的影響也都不一樣。CMD模式雖然脈沖持續時間最短，但是電流變化最為劇烈，對器件的破壞力最大。HBM模式的持續時間最長，但是電流峰值最小。MM模式則介乎于二者之間，以一種類似正弦波的形式表現。

圖4. 3中模型放電電流波形對比

    靜電對電子產品的損害

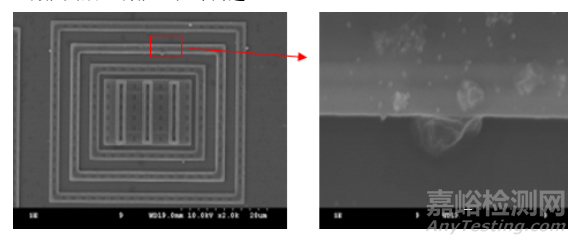

    電子產品在生產、運輸以及使用過程中，容易與帶電體（包括人體、設備或物體等）接觸。帶電體與電子產品接觸時，帶電體會通過電子產品進行放電，從而對電子產品中的電子元器件造成損傷。尤其是對CMOS集成電路、MOS管、TVS管等元器件帶來嚴重的危害，如漏電流增加、功能失效、功能退化等問題。

    電路防護設計

    為了防止靜電對器件造成損傷，我們通常會在電子產品的對外接口處設計靜電防護電路。靜電防護電路的設計大體上有兩種思路：“堵”和“疏”。

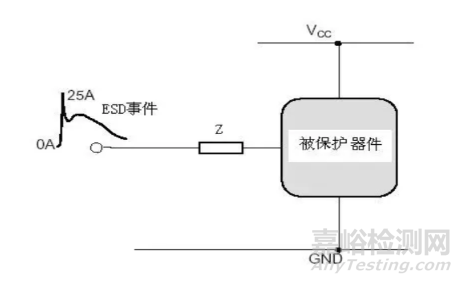

“堵”就是“阻止”靜電進入后端被保護的器件，通常是通過在電路上串聯電阻或者磁珠來限制ESD放電電流。電路上增加串聯電阻或磁珠后，靜電放電回路上的總阻抗增大，從而限制靜電放電電流，達到靜電防護的效果。

圖5. 堵截ESD放電電流

“疏”

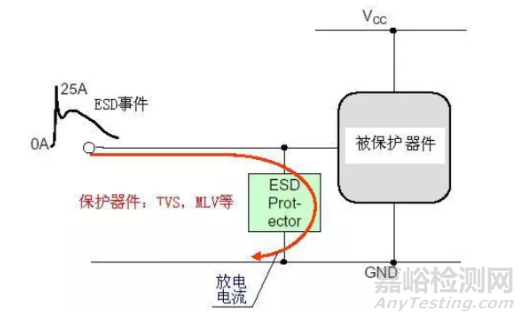

“疏”就是在被保護器件前搭建放電通道，使靜電通過通道釋放。“疏”的方式有很多種，常見的有并聯放電器件（如齊納管、壓敏電阻等）、增加濾波網絡等方式。當發生靜電放電時，放電器件開啟導通形成放電通道，使靜電能量通過放電器件流入地線，避免靜電對后端被保護器件造成損壞，達到靜電防護的效果。

圖6. 疏導ESD放電電流

靜電無時無刻都存在于我們的生活中，影響著我們的電子產品。知彼知己方能百戰不殆，只有全面了解靜電的特性，才能更好地設計保護電路，為我們的電子產品做好防護。
