〔摘要〕現以信息技術設備開關電源為例，依其與醫用標準在電氣隔離程度上的差異，分析非醫用電源在醫療設備中使用時需要采取的附加安全措施，并根據設備中患者防護路徑上的隔離方式，討論電介質強度測試時的具體實現方式。



開關電源因設計規范不同，可供信息技術設備、醫療設備等不同產品使用。由于醫用電氣設備對隔離要求的特點，使用符合不同行業標準要求的開關電源時，需要根據其實際的隔離參數，結合該電源在醫用電氣設備中的具體應用，進行合理的分析與測試驗證，必要時提供附加的隔離措施，以確保設備滿足GB 9706.1-2007[1]、GB 9706.15-2008[2]的要求。



1、開關電源的電氣結構

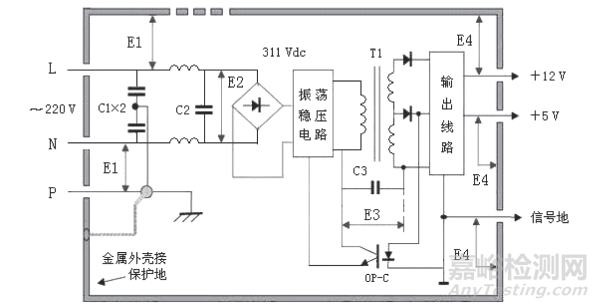

Ⅰ類電源（帶金屬外殼）的電氣結構見圖1，Ⅱ類電源（不帶外殼的裸板）的電氣結構見圖2。

圖1　Ⅰ類電源電氣結構

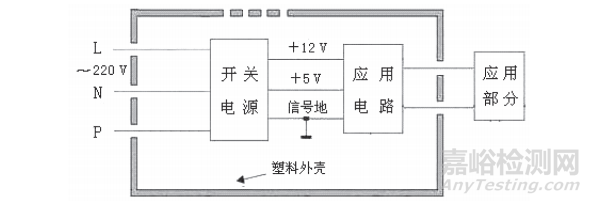

圖2?、蝾愲娫措姎饨Y(jié)構

由于T1工作于脈沖直流狀態，除了網電源部分的交流電壓外，還應考慮 E3的直流電介質強度，可根據初、次級之間的實際工作電壓峰值進行計算。



1.1  醫用電源

按照GB 9706.1-2007標準，圖1、圖2所示結構的醫用電源的隔離參數為：E1—電介質強度AC 1500 V，電氣間隙2.5 mm，爬電距離4 mm；E3—電介質強度AC 4 000 V，電氣間隙5 mm，爬電距離8 mm；E4—電介質強度AC 500 V。相對應有：C1—Y2類電容器，C2—X2類電容器，C3—等效于雙Y1類串聯電容器。



1.2  非醫用電源

以信息技術設備用電源為例，按照GB 4943.1-2012[3]標準，圖1、圖2所示結構的非醫用電源的隔離參數為：E1—電介質強度AC 1500 V，電氣間隙2 mm ；E3—電介質強度AC 3 000 V，電氣間隙4 mm ；E4—電介質強度AC 500 V。相對應有：C1—Y2類電容器，C2—X2類電容器，C3—Y1類電容器。



2、醫用設備的電氣結構

Ⅰ類醫用設備（金屬外殼）的電氣結構見圖3，Ⅱ類醫 用設備（塑料外殼）的電氣結構見圖4。

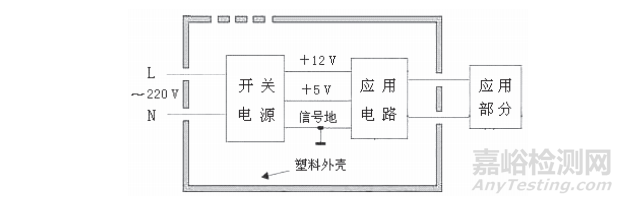

圖3　Ⅰ類醫用設備電氣結構

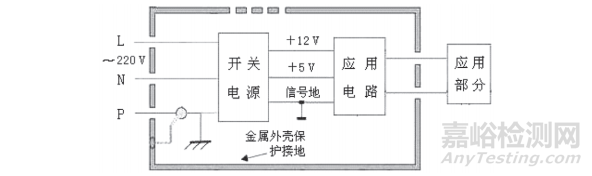

圖4?、蝾愥t(yī)用設備電氣結構

以下主要討論與應用部分相關的防護路徑上的隔離要求。

按照GB 9706.1-2007標準，圖3、圖4所示設備對患者防護的隔離要求如下。（1）L、N←→應用部分：雙重或加強絕緣，電介質強度AC 4000 V，電氣間隙5 mm，爬電距離8 mm ；或采用標準中第17章a1）、a2）、a3）所述的方法。（2）L、N←→金屬外殼：基本絕緣，電介質強度AC 1500 V，電氣間隙2.5 mm，爬電距離4 mm。

如無特別說明，下文中的“標準”均指GB 9706.12007標準。



2.1  采用醫用電源的設備

若圖3所示設備采用了Ⅰ類醫用電源，只要應用部分和應用電路處理好與外殼之間的絕緣（包括爬電距離和電氣間隙），則該設備滿足標準中17a2）、17a4）的要求；若該Ⅰ類醫用電源不帶金屬外殼，但有保護接地連接，同樣符合上述要求。

若圖3所示設備采用了Ⅱ類醫用電源，當開關電源輸入部分與外殼之間至少采用基本絕緣，開關電源輸出部分、應用電路和應用部分與外殼之間至少采用輔助絕緣時，該設備滿足標準中17a4）的要求；當開關電源輸出部分、應 用電路和應用部分與外殼之間采用基本絕緣或功能絕緣時，該設備滿足標準中17a2）、17a4）的要求。

圖4所示設備若采用了Ⅱ類醫用電源，則滿足標準中17a4）的要求。



2.2  采用非醫用電源的設備

若圖3、圖4所示設備采用的是不滿足醫療標準的非醫用電源，以信息技術設備用電源為例，設備應附加至少相當于基本絕緣的隔離裝置。

圖5所示為Ⅰ類設備中幾種可能的附加隔離裝置，圖 6所示為Ⅱ類設備中幾種可能的附加隔離裝置。設備至少應采取其中的一種措施。

若圖5、圖6所示設備的應用電路為實現所需的功能，自身已具有等效于②或③的隔離部分，或者應用部分具有等效于④的隔離外殼，則無須采取相應的附加隔離措施。

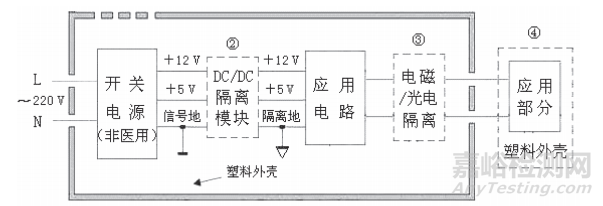

圖5?、耦愥t(yī)用設備附加隔離措施

圖6?、蝾愥t(yī)用設備附加隔離措施

若圖5所示設備采用了Ⅰ類電源，則該設備滿足標準中17a2）、17a4）的要求；若該Ⅰ類電源不帶金屬外殼，但有保護接地連接，同樣符合上述要求。

若圖5所示設備采用了Ⅱ類電源，當開關電源輸入部分與外殼之間至少采用基本絕緣，開關電源輸出部分、應用電路和應用部分、附加的隔離措施與外殼之間至少采用輔助絕緣時，該設備滿足標準中17a4）的要求；當開關電源 輸出部分、應用電路和應用部分與外殼之間采用功能絕緣或功能接地時，該設備滿足標準中17a2）、17a4）的要求。

圖6所示設備若采用了Ⅱ類電源，則滿足標準中17a4）的要求。



2.3  接地全塑外殼設備

圖7為具有保護接地連接的全塑外殼設備。

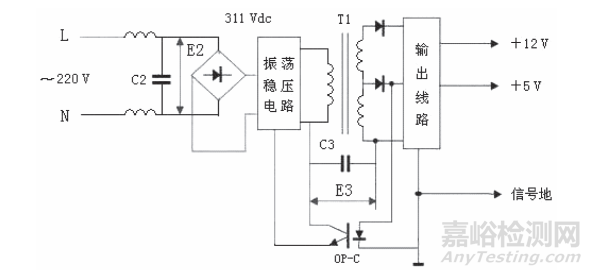

圖7　接地全塑外殼設備

若圖7中開關電源對電擊的防護程度同時還依賴于保護接地連接，雖然設備無保護接地的可觸及金屬部分，該設備仍然為Ⅰ類設備；此時，若圖7所示設備符合標準條款19.3中表4的注2，則對地漏電流的允許值是一般設備的5倍，即圖7中的開關電源在使用非醫用電源時通常不需要附加的漏電流限制措施。

若圖7中開關電源對電擊的防護程度不依賴于保護接地連接，僅為了功能原因（如電磁兼容需要）而與保護接地連接（功能接地），該設備仍然為Ⅱ類設備；但此時功能接地連接與帶電部分（如L、N）之間的絕緣要求為雙重絕緣或加強絕緣。



2.4  隔離變壓器

圖5措施①中隔離變壓器的電氣結構見圖8，該變壓器絕緣的基準電壓等于初、次級之間任何兩點間最高電壓的算術和,即440 V。電介質強度在基本絕緣時為~1880 V，加強絕緣時為~4760 V。

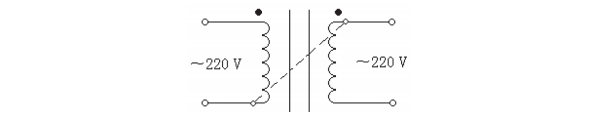

圖8　1:1 隔離變壓器

圖5中措施①隔離變壓器的作用：（1）將非醫用開關電源的超標漏電流限制在標準允許值；（2）網電源部分至少增加了一重對患者的防護措施（非醫用開關電源的電氣間隙不符合醫用標準）；（3）降低從供電網進入到非醫用開關電源的瞬態過電壓等級。

上述作用（1）雖然回避了非醫用開關電源基本絕緣電氣間隙值偏低的問題，同時作用（3）降低了對非醫用開關電源加強絕緣的電介質強度要求（見 IEC60601-1:2012[4]），但由于此時非醫用開關電源的工作電壓不變，標準對用于 患者防護的電氣間隙的要求沒有降低，所以此時非醫用開關電源的電氣間隙仍不能滿足標準要求，非醫用開關電源的加強絕緣只能作為輔助絕緣或基本絕緣看待。因此，非醫用開關電源對其工作電壓的隔離還需采取額外的措施。

事實上，由于隔離變壓器已經降低了從供電網進入到非醫用開關電源的瞬態過電壓等級，尤其在隔離變壓器采用了加強絕緣的條件下（這容易做到），從風險分析的角度出發，對位于二次電路的非醫用開關電源來說，其電氣間隙可合理降低至對操作者的防護限值水平，但不應低于IEC60601-1:2012中表13的值。



2.5  電介質強度

在網電源部分與應用部分之間的絕緣，假如只存在一個路徑，如僅為17a4）中的一種絕緣，若為圖4所示的采用Ⅱ類醫用電源的設備，則為加強絕緣，進行電介質強度測試時，~4000 V實驗電壓直接加在網電源部分與應用部 分之間；若為圖6所示的采用Ⅱ類非醫用電源的設備，則為雙重絕緣，測試時，應通過中間抽頭或兩個相位同步的變壓器，將~4000 V實驗電壓分為~1500 V實驗電壓和~2500 V實驗電壓，分別同時加到承受基本絕緣和輔助絕緣的部件上；若同時存在著加強絕緣和雙重絕緣，為了避免由于分布電容的影響使得基本絕緣或輔助絕緣受到過分的應力，仍需要采用前述的雙重絕緣的測試方法。

在網電源部分與應用部分之間的絕緣，若存在著多重路徑，如圖3所示的采用了Ⅰ類醫用電源的設備，其絕緣路徑是17a2）和17a4），對17a2）來說，只需對基本絕緣測試~1 500 V實驗電壓即可；對17a4）來說，雖然圖3中Ⅰ類醫用電源對應圖1中的E3為加強絕緣，電介質強度實驗電壓為~4 000 V，但不論是將此實驗電壓加在網電源部分與應用部分之間，還是只加在網電源部分與開關電源輸出部分之間，由于17a2）路徑的存在，都會使17a2）部位和 （或）對應圖1中的E4部位，和（或）應用電路與接地金屬外殼之間受到過分的應力。因此，這種情況下，17a4）路徑上的電介質強度實驗是無法合規進行的。

此時，為了進行17a4）加強絕緣路徑的測試，需要對開關電源的裸板進行“去地”處理，包括對相關器件甚至對電源板上的覆地銅箔層進行去除處理后（需要時），才可對開關電源的網電源部分與輸出部分之間的加強絕緣進 行~4000 V的電介質強度實驗；同時，結合設備中其他部分的相關檢查和測試，并以此代替設備的網電源部分與應用部分之間的電介質強度實驗，再對設備進行最終判定。



3、小結

隨著IEC 60601-1:2012即將轉化為國家標準，符合GB 4943.1-2012標準要求的開關電源在醫療設備中將被更廣泛使用，此類非醫用電源具有對操作者和患者的防護采取額外措施的要求，本研究的論述對開關電源的選用和電介質強度的測試具有一定的實際指導意義。



【參考文獻】

［1］中華人民共和國國家質量監督檢驗檢疫總局，中國國家標準化管理委員會.GB 9706.1-2007醫用電氣設備第1部分：安全通用要求[S].北京:中國標準出版社，2008.

［2］中華人民共和國國家質量監督檢驗檢疫總局，中國國家標準化管理委員會GB 9706.15-2008 醫用電氣設備第1-1部分：安全通用要求 并列標準：醫用電氣系統安全要求[S].北京：中國標準出版社，2009.

［3］中華人民共和國國家質量監督檢驗檢疫總局，中國國家標準化管理委員會. GB 4943.1-2011信息技術設備安全第1部分：通用要求[S].北京：中國標準出版社，2012.

［4］IX-IEC. IEC 60601-1AMD1-2012 Medical electrical equipment -Part 1:General requirements for basic safety and essential performance; Amendment1[S].INT: 2012.



作者：趙宏杰1，李冶2（通信作者）

單位：1、天津醫療器械質量監督檢驗中心（天津　300384）；2、江蘇諾萬醫療設備有限公司（江蘇徐州221004）
