機械振動是物體（或物體的一部分）在平衡位置（物體靜止時的位置）附近作的往復運動。振動的三要素分為振幅、頻率、相位，其中振幅是指物體動態或振動的幅度，振幅是振動強度和能量水平的標志，是評判機器運轉狀態優劣的主要指標。





單  位



振動用以下三個單位表示：





 位移 Displacement (D)





公制：m, mm, um



英制：1 inch=25.4 mm



速度 Velocity (V)



公制：m/s, mm/s



英制：1 ips ( inch per seconds ) = 0.0254 m/s



加速度 Acceleration (A)



公制：m/s²；1g = 9.8 m/s²



英制：1g = 32.2 ft/s²

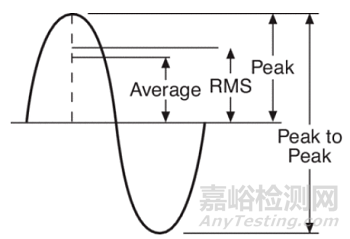

Peak：峰值



Peak to Peak：峰峰值



RMS：均方根值，也稱有效值



Average：平均值





如何選擇





位移 Displacement (D)



設備在給定位置來回移動多遠





速度 Velocity (V)



指設備在給定位置振動的速度有多快



加速度 Acceleration (A)



在給定的位置速度變化有多快

   應  用





位移 Displacement (D)



 一般用于低轉速機械的振動評定（轉速在1000rpm以下，頻率20Hz以下）。



假如目視可以看到抖動或者位移的這種振動，建議選擇位移量作為振動單位去測量。



位移量大對機械結構破壞較大，尤其共振時會引起較大的位移。



注意選擇合適的振動或者位移傳感器時特別重要，尤其是低頻段容易引起失真，因此計算時進行過濾。

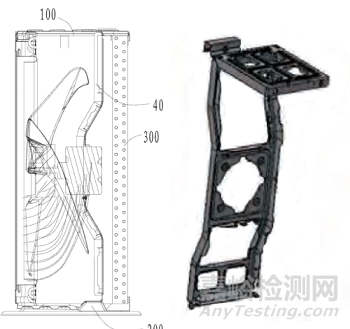

案例1：一款空調室外機風機轉速750轉每分鐘，旋轉頻率12.5Hz，因風葉動平衡及電機支架剛度不良導致的1階旋轉頻率的扭轉，目視外機振動嚴重，可以看到整個機器在安裝支架上抖動，但實際測試加速度不大。這種情況適合使用位移量作為振動單位。



案例2：洗衣機GB/T 4288-2018 家用和類似用戶電動洗衣機中關于振動的評價。

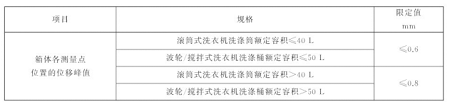

表 箱體各測點位置的位移峰值

振動性能：洗衣機脫水運行過程中，箱體上邊沿各測點及上、左、右各面幾何中心位置（如下圖所示）各測量點的加速度峰值、速度峰值和位移峰值等級指標如下表所示。

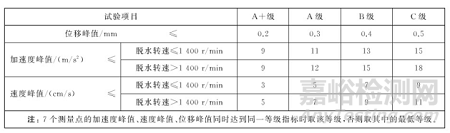

表 各測量點的加速度峰值、速度峰值和位移峰值等級劃分

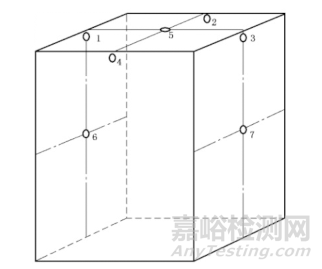

1、2、3、4——箱體上邊沿各測量點位置；5、6、7——箱體上、左、右各面幾何中心測量點位置

加速度峰值、速度峰值、位移峰值各測量點位置示意圖



速度 Velocity (V)



一般用于中速轉動機械的振動評定。



一般采用10~1KHz范圍內的均方根值，也就是說的振動烈度。



應用比較廣泛，大部分機械也在這個區間運行工作。很多機械設備均把速度作為參考判斷值。

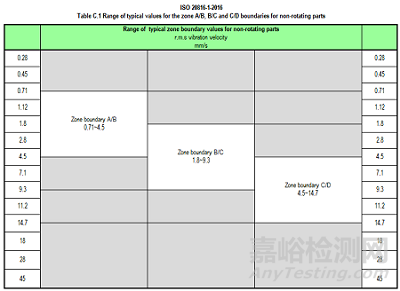

ISO2372 10~200Hz 機械運行振動以速度為物理量。

IEC 60034-14  軸中心高56mm以上機器機械振動。





加速度 Acceleration (A)



一般用于高速轉動機械的振動評定。



GB/T 9098 電冰箱用全封閉型電動機-壓縮機標準中，振動的要求如下。



表 壓縮機振動的限值

參考資料：



[1] https://www.hansfordsensors.com/resources/vibration-calculator/



[2] B&K BA 7676-12 Vibration measurement and analysis



[3] B&K Measuring vibration 1982
