自工信部正式宣布向中國電信、中國移動、中國聯通、中國廣電頒發5G商用牌照，標志著中國進入了5G商用元年。
小米、華為等陸續發布5G手機面世，這一切預示著5G時代近在眼前，無論是5G基站的建設，還是終端手機的設計，對材料的選擇將迎來一次大顛覆。

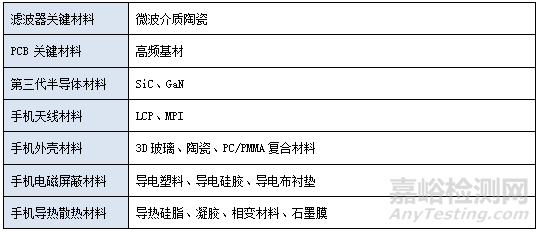

5G行業可能大量應用的關鍵材料
濾波器關鍵材料-微波介質陶瓷
在3G/4G時代，金屬同軸濾波器是市場的主流選擇。傳統應用的濾波器一般由金屬同軸腔體實現，是通過不同頻率的電磁波在同軸腔體濾波器中振蕩，達到濾波器諧振頻率的電磁波得以保留，其余頻率的電磁波則在振蕩中耗散掉的作用。金屬同軸腔體成本低、工藝成熟而得到廣泛應用。
應對無線環境干擾愈加復雜的情況，陶瓷介質諧振濾波器迅速發展。隨著移動通信網絡的發展，商用的無線頻段變得非常密集，導致普通金屬腔體濾波器不能實現高抑制的系統兼容問題，所以采用陶瓷介質材料來制作腔體濾波器解決上述問題。

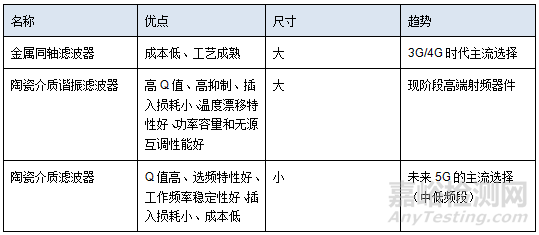

5G時代，陶瓷介質濾波器有望成為主流。5G時代，受限于Massive MIMO（大規模天線技術）對大規模天線集成化的要求，濾波器需更加小型化和集成化，在限定腔體尺寸的情況下，由于自身材料的損耗，上述兩種濾波器無法取得很高的Q值，導致各項性能指標都受到了限制。
陶瓷介質濾波器中的電磁波諧振發生在介質材料內部，沒有金屬腔體，因此體積較上述兩種濾波器都會更小。
在射頻器件中，需要使用許多不同類型的高頻電路，包括功率放大器，需要適當?shù)碾娐凡牧稀?/span>
填充樹脂材料是影響高頻PCB板性能的關鍵材料之一。作為PCB上游原材料之一，特殊樹脂作為填充材料，起著粘合和提升板材性能的作用。5G時代基站用PCB會傾向于更多層的高集成設計，這對PCB及覆銅板基材本身提出了新的要求。
相比4G，5G的數據量更大、發射頻率更大、工作的頻段也更高，這需要基站用PCB板有更好的傳輸性能和散熱性能，這意味著5G基站用PCB板要使用更高頻率、更高傳輸速度、耐熱性更好的基材。
目前PCB優選聚四氟乙烯（PTFE）作為填充樹脂材料，填充聚四氟乙烯以及用玻璃織物或金屬陶瓷增強的聚四氟乙烯，可以降低復合材料的冷流性及線膨脹系數，提高耐磨性及導熱性，而且也降低了制品的成本。
未來5G時代，對于PCB板的要求更高。較為主流的高頻基材包括包括聚四氟乙烯樹脂（PTFE）、環氧樹脂（EP）、雙馬來酰亞胺三嗪樹脂（BT）、熱固性氰酸脂樹脂（CE）、熱固性聚苯醚樹脂（PPE）和聚酰亞胺樹脂（PI），由此衍生出的覆銅板種類超過130種。它們有一個共同的特性, 就是基板材料所用的樹脂的介電常數、介質損失因素都是很低的或較低的。

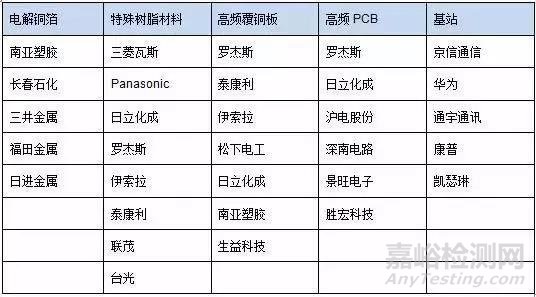

高頻PCB產業各環節主要供應商
全球各種高速高頻化基板材料的生產廠家
第三代半導體材料-SiC、GaN
第三代半導體以氮化鎵(GaN)、碳化硅(SiC)等寬頻半導體原料為主，具有較大的頻寬寬度，較高的擊穿電壓(breakdown voltage)，耐壓與耐高溫性能良好，因此更適用于制造高頻、高溫、大功率的射頻元件。
4G 時代，智能手機一般采取1發射2接收架構，預測5G時代，智能手機將采用2發射4接收方案，未來有望演進為8接收方案。
在手機無線通信應用中，目前射頻功率放大器絕大部分采用GaAs材料。GaN由于價格昂貴、供電電壓高、需要提高散熱設計等問題，短期內難以撼動GaAs材料的地位。
4G基站采用4T4R方案，按照三個扇區，對應的射頻功率放大器需求量為12個；5G基站，預計64T64R將成為主流方案，對應的功率放大器需求量高達192個，數量將大幅增長。目前基站用功率放大器主要為LDMOS技術，但是LDMOS技術適用于低頻段，在高頻應用領域存在局限性。
5G基站GaN射頻功率放大器將成為主流技術，逐漸侵占LDMOS 的市場，GaN能較好的適用于大規模MIMO（Multiple-Input Multiple-Output）。GaN的優點是禁帶寬度大（3.4eV），熱導率高（1.3W/cm-K），因此工作溫度高，擊穿電壓高，抗輻射能力強。
未來，SiC襯底的GaN功率元件，在5G基站將得到更多的應用。
手機天線材料-LCP和MPI
LCP（液晶聚合物材料）作為一種新材料，非常適用于微波、毫米波設備，具有很好的應用前景。LCP主要生產商包括Du Pont、Ticona、住友、寶理塑料、東麗等。
未來5G時代，多層LCP天線非常適用于高頻段，有望成為手機天線的首選材料。嚴格意義上，“LCP天線”應稱之為采用LCP為基材的FPC軟板，并承載部分天線功能。
傳統FPC 電路板基材主要是聚酰亞胺（PI），而“LCP 天線”是采用LCP 作為基材的FPC電路板。
應用案例：iPhone X首次規模使用LCP天線
iPhoneX中使用2個LCP天線，iPhone8/8Plus也使用1個局部基于LCP軟板的天線模組，均用于提高終端天線的高頻高速性能，減小組件的空間占用。
此外，iPhone X的單根LCP天線價值約為4-5美元，兩根合計8-10美元，而iPhone7的獨立PI天線單機價值約為0.4美元，從PI天線到LCP天線單機價值提升約20倍。
iPhone X首度規模使用LCP天線意義重大，可解讀為蘋果為5G提前布局與驗證。

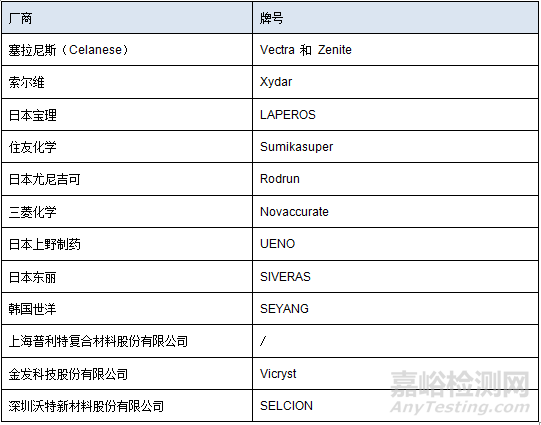

LCP樹脂主要廠商
LCP的生產廠家較少，供貨穩定度上存在一定問題。手機生產廠商的議價能力相對較弱，LCP不僅良率較低，且價格居高不下。改良的聚酰亞胺（MPI）將在5G時代初期與LCP共存。
未來，預測在5G時代MPI與LCP天線分別負責10-15GHz以下與mmWave(27GHz)，而在4G與5G過渡期時的中與低階手機可能仍維持PI天線或改采MPI天線。后期，LCP供應穩定后，將完全取代MPI成為主流材料。
外殼材料-3D玻璃、陶瓷、PC、PMMA
5G時代，手機外殼將從金屬轉向玻璃和樹脂等不易受電波影響的材料。此前，常用的金屬是鋁，它的質感比塑料等材質更好，但缺點是會屏蔽信號。
手機高端機型：3D玻璃、陶瓷受青睞。
3D玻璃具有輕薄、透明度更高、抗指紋性強、防眩光、耐刮傷等優點。雖然未來手機前后蓋都可能使用玻璃材料，但仍需采用金屬中框。
陶瓷耐磨性好、散熱性能優秀、質感舒適，使其在手機外殼上受到歡迎。但是陶瓷的良品率低、成本高，短期只適合部分高端手機應用，難以推廣開來。
美國特殊玻璃生產商康寧公司（Corning）開發了“大猩猩玻璃（Gorilla Glass）”制造的外殼背板。這是一種不易損傷和破碎的手機用玻璃。相比鋁和不銹鋼材料，玻璃對高頻電波的穿透性更好，能提高無線充電的效率。蘋果iPhone X等機型已經采用了這種背板?？祵幫嘎兑呀?jīng)收到“很多來自5G手機的洽購”，顯示出強勁勢頭。小米MIX系列則推出了陶瓷機身。
手機中低端機型：PC/PMMA復合材料成首選。這種材料原本作光學薄膜（或板材）使用，因仿玻璃的需要引入到手機外殼領域。
PC/PMMA復合板材是將PMMA和PC通過共擠制得，包括PMMA層和PC層。PMMA層加硬后能達到4H以上的鉛筆硬度，保證了產品的耐刮擦性能，而PC層能確保其具有足夠的韌性，保證了整體的沖擊強度。
在追求高性價比的中端手機市場，低成本的仿玻璃塑膠手機后蓋便成了華為、OPPO、vivo等品牌手機廠商的首選方案。預計在5G時代，PC/PMMA復合材料將與玻璃平分秋色，占據50%左右的手機外殼市場。
電磁屏蔽材料-導電塑料、導電硅膠等
毫米波穿透力差，衰減大，覆蓋能力會大幅度減弱，因此5G對信號的抗干擾能力要求很高，需要大量的電磁屏蔽器件。

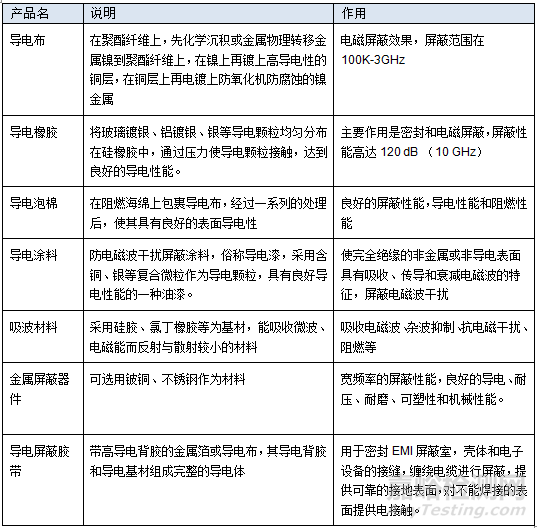

目前，廣泛應用的電磁屏蔽器件主要有導電布、導電橡膠、導電泡棉、導電涂料、吸波材料、金屬屏蔽器、導電屏蔽膠帶等。
導熱散熱材料-導熱硅脂、凝膠、石墨膜
在5G時代，手機的數據傳輸量大增，可能導致手機過熱的風險持續提升。目前主要的手機導熱散熱材料包括高導熱石墨烯膜、印刷式導熱墊片、導熱凝膠、導熱硅膠片、導熱絕緣膠、導熱石墨片、導熱相變材料、導熱硅脂等。以下是幾種主流的散熱方式：
高導熱石墨烯膜是一種超薄散熱材料，可有效地降低發熱源的熱密度，達到大面積快速傳熱、大面積散熱，并消除單點高溫的現象。高導熱石墨烯膜體積小，由于具輕量化優勢，在現行散熱方案中屬不增加終端產品重量的設計方式，高導熱石墨烯膜質地柔軟，極佳加工性及使用性，本身也不會產生額外的電磁波干擾。
導熱凝膠散熱，和電腦的處理器和散熱器中間的那種硅脂層是一個原理，其作用是讓處理器散發的熱量能夠更快地傳遞到散熱器上，從而散發出去。
液冷熱管散熱，就是將一個充滿液體的導熱銅管頂點覆蓋在手機處理器上，處理器運算產生熱量時，熱管中的液體就吸收熱量氣化，這些氣體會通過熱管到達手機頂端的散熱區域降溫凝結后再次回到處理器部分，周而復始從而進行有效散熱。
