密封條在使用過(guò)程中，密封條吸脹變形，擠出正常槽位，失去密封效果。
合格樣品（產(chǎn)品定型時(shí)）的標(biāo)準(zhǔn)圖譜與待測(cè)樣品（失效密封條產(chǎn)品留樣）的分子譜圖比較，結(jié)果與分析見(jiàn)下圖。

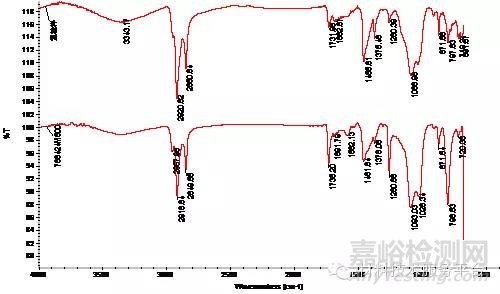

圖1. 待測(cè)樣品與標(biāo)準(zhǔn)譜圖的紅外譜圖比較
譜圖顯示材料均為EPDM

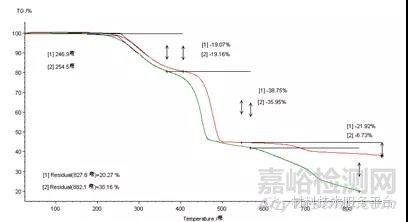

圖2. 待測(cè)產(chǎn)品與標(biāo)準(zhǔn)譜圖的熱重譜圖比較
譜圖顯示起始分解溫度差別較大，有機(jī)物和無(wú)機(jī)物的含量基本相同，但其中在550℃ 左右分解的碳酸鈣的含量有較大差別。

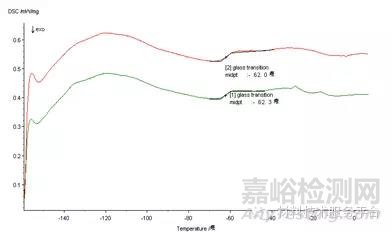

圖3. 待測(cè)產(chǎn)品與標(biāo)準(zhǔn)譜圖的差熱譜圖比較
譜圖顯示玻璃化轉(zhuǎn)變溫度基本相同。
通過(guò)將待測(cè)產(chǎn)品的指紋分析結(jié)果與標(biāo)準(zhǔn)圖譜庫(kù)中的譜圖作比較，可得出以下結(jié)論：
待測(cè)產(chǎn)品與合格產(chǎn)品的有機(jī)主體成分相同。
待測(cè)產(chǎn)品與合格產(chǎn)品的分解溫度有較大差異，雖然有機(jī)物與無(wú)機(jī)物的比例基本相同（只是碳酸鈣的含量不同）。
待測(cè)產(chǎn)品與合格產(chǎn)品的熔點(diǎn)基本相同。
由此可判定待測(cè)產(chǎn)品的配方與合格產(chǎn)品的配方不同（待測(cè)產(chǎn)品加大了碳酸鈣的用量）。
此材料為密封橡膠材料，其絕大多數(shù)性能沒(méi)有下降，但材料的改變導(dǎo)致密封材料的吸水率發(fā)生改變，部分產(chǎn)品在使用過(guò)程中密封材料吸水膨脹變形過(guò)大，達(dá)不到密封效果。
京公網(wǎng)安備11010802046783號(hào)
