1、加強產品的發貨前的實驗與測試，利用浴缸曲線，讓故障不要發生在客戶那里。
浴缸曲線：
用于描述半導體產品隨時間變化的瞬時故障率的通用曲線。也就是說，一個電子設備，他的出故障的概率，在不同的時間段是不同的。
“浴缸曲線”代表了半導體產品壽命的三個主要階段：
早期失效期：此階段的特點是初始故障率相對較高，然后迅速下降。此特性并非在所有產品中都表現顯著。此階段的故障率通常按“每百萬缺陷數” (dppm) 進行衡量。
偶然失效期，穩定狀態階段：此階段具有相對恒定的故障率，在器件的使用壽命期間保持穩定。按“FIT”單位或“故障間隔平均時間” (MTBF) 小時數描述此故障率。
損耗失效期：此階段代表內在損耗機制開始居主導地位的點，故障率開始呈指數上升。產品壽命通常定義為從初始生產至損耗開始的時間。
電子產品一般工作在偶然失效期
早期失效期，這時我們購買的電子設備基本還在三包階段，或者在免費質保階段。這個階段，如果產品發生故障，廠家是需要負責免費退換、維修的。

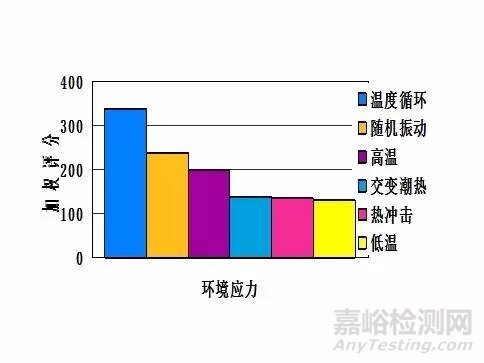

一旦產品過了質保期，基本就進入了“偶然失效期”，這個階段產品發生故障的概率進入比較低的階段。那么這個階段，產品一般在穩定使用，也不會出現搬運，高低溫（室內設備）的考驗。通過下圖，可以看出，電子設備的故障由于環境應力的因素比重。
而我們購買的電子設備，在運到家里之后，安裝后正常使用，環境的考驗沒有那么嚴酷了。所以設備由于“環境應力損壞”的概率也進一步變低；這也是我們?yōu)槭裁礀|西用了之后，要么很快就壞了，要么一兩年都不壞，用久了才容易損壞。
這個曲線跟人類的生命力曲線也是一樣的，中青年人不容易生病，生命力也旺盛，但是小孩和老人相對比較脆弱。
所以保險公司為老人上保險，會收很多的保費。
電器經銷商，為電器出了質保后的一兩年進行延保，如同給這個電器的中青年購買保險。
對于家用電器，或者數碼產品，其損壞并不會造成很嚴重的后果。但是通信設備，交通設備，航空航天的可靠性就不會要求這么低。所以一般會在廠家內部進行各種試驗，讓設備度過“早期失效期”，再出廠銷售。
2、運用提高電路可靠性設計方法
電路可靠性設計方法包括降額設計（降額參數和降額因子）、熱設計（熱設計計算、熱設計測試、熱器件選型）、電路安全性設計規范、EMC設計、PCB設計（布局布線、接地、阻抗匹配、加工工藝）、可用性設計（可用性要素、用戶操作分析、設計準則）、可維修性設計（可維修性等級、評估內容、設計方法）電路可靠性設計規范的一個核心思想是監控過程，而不是監控結果。比如熱設計，按照熱功率密度、熱流密度的計算確定下來的散熱方法，您就不必?fù)?dān)心散熱不夠了；按照熱阻和結溫的計算方法，選定了風扇和散熱片，只要有足夠的余量。
2.1 降額設計
所謂降額設計,就是使元器件運用于比額定值低的應力狀態的一種設計技術。為了提高元器件的使用可靠性以及延長產品的壽命,必須有意識地降低施加在器件上的工作應力（如：電、熱、機械應力等）,降額的條件及降額的量值必須綜合確定,以保證電路既能可靠地工作,又能保持其所需的性能。降額的措施也隨元器件類型的不同而有不同的規定,如電阻降額是降低其使用功率與額定功率之比;電容降額是使工作電壓低于額定電壓;半導體分立器件降額是使功耗低于額定值;接觸元件則必須降低張力、扭力、溫度和降低其它與特殊應用有關的限制。
電子元器件的降額,通常有一個最佳的降額范圍,在這個范圍內,元器件的工作應力的變化對其失效率有顯著的影響,設計也易于實施,而且不需要設備的重量、體積、成本方面付出太大的代價。因此,應根據元器件的具體應用情況來確定適當?shù)慕殿~水平。因?yàn)槿艚殿~不夠則元器件的失效率會比較大,不能達到可靠性要求;反之,降額過度,將使設備的設計發生困難,并將在設備的重量、體積、成本方面付出較大的代價,還可能使元器件數量產生不必要的增加,這樣反而會使設備可靠性下降。
2.2 熱設計
由于現代電子設備所用的電子元器件的密度越來越高,這將使元器件之間通過傳導、輻射和對流產生熱耦合。因此,熱應力已經成為影響電子元器件失效率的一個最重要的因素。對于某些電路來說,可靠性幾乎完全取決于熱環境。所以,為了達到預期的可靠性目的,必須將元器件的溫度降低到實際可以達到的最低水平。有資料表明：環境溫度每提高10℃,元器件壽命約降低1/2。這就是有名的“10℃法則”。熱設計包括散
熱、加裝散熱器和制冷三類技術,這里筆者主要談一談散熱技術。應用中常采用的方法：
第一種是傳導散熱方法,可選用導熱系數大的材料來制造傳熱元件,或減小接觸熱阻并盡量縮短傳熱路徑。
第二種是對流散熱方式,對流散熱方式有自然對流散熱和強迫對流散熱兩種方法。自然對流散熱應注意以下幾點：
設計印制板和元器件時必須留出多余空間;
安排元器件時,應注意溫度場的合理分布;
充分重視應用煙囪撥風原理;
加大與對流介質的接觸面積。
強迫對流散熱方式可采用風機（如計算機上的風扇）或雙輸入口推拉方式（如帶換熱器的推拉方式）。
第三種是利用熱輻射特性方式,可以采用加大發熱體表面的粗糙度、加大輻射體周圍的環境溫差或加大輻射體表面的面積等方法。
在熱設計中,最常采用的方法是加散熱器,其目的是控制半導體的溫度,尤其是結溫Tj,使其低于半導體器件的最大結溫TjMAX,從而提高半導體器件的可靠性。
2.3 冗余設計
冗余設計是用一臺或多臺相同單元（系統）構成并聯形式,當其中一臺發生故障時,其它單元仍能使系統正常工作的設計技術。冗余按特點分為熱冗余儲備和冷冗余儲備;按冗余程度分,有兩重冗余、三重冗余、多重冗余;安冗余范圍分,有元器件冗余、部件冗余、子系統冗余和系統冗余。這種設計技術通常應用在比較重要,而且對安全性及經濟性要求較高的場合,如鍋爐的控制系統、程控交換系統、飛行器的控制系統等。
2.4 電磁兼容性設計
電磁兼容性設計也就是耐環境設計。首先要明白什么是電磁兼容性問題,電磁兼容性問題可以分為兩類：一類是電子電路、設備、系統在工作時由于相互干擾或受到外界的干擾使其達不到預期的技術指標;另一類電磁兼容性問題就是設備雖然沒有直接受到干擾的影響,但不能通過國家的電磁兼容標準,如計算機設備產生超過電磁發射標準規定的極限值,或在電磁敏感度、靜電敏感度上達不到要求。為了使設備或系統達到電磁兼容狀態,通常采用印制電路板設計、屏蔽機箱、電源線濾波、信號線濾波、接地、電纜設計等技術。印制電路板在設計布置時,應注意以下幾點：
a、各級電路連接應盡量縮短,盡可能減少寄生耦合,高頻電路尤其要注意;
b、高頻線路應盡量避免平行排列導線以減少寄生耦合,更不能象低頻電路那樣連線扎成一束;
c、設計各級電路應盡量按原理圖順序排列布置,避免各級電路交叉排列;
d、每級電路的元器件應盡量靠近各級電路的晶體管和電子管,不應分布得太遠,應盡量使各級電路自成回路;
e、各級均應采用一點接地或就近接地,以防止地電流回路造成干擾,應將大電流地線和沁電流回路的地線分開設置,以防止大電流流進公共地線產生較強的耦合干擾;
f、對于會產生較強電磁場的元件和對電磁場感應較靈敏的元件,應垂直布置、遠離或加以屏蔽以防止和減小互感耦合;
g、處于強磁場中的地線不應構成閉合回路,以避免出現地環路電流而產生干擾;
h、電源供電線應靠近（電源的）地線并平行排列以增加電源濾波效果。
2.5 漂移設計技術
產生漂移的原因主要是元器件的參數標準值與實際數值存在公差、環境條件變化對元器件性能產生影響或是使用在惡劣環境而導致元件性能退化等因素。
如果元器件參數值發生的漂移超出其設計參數范圍,就會使設備或系統不能完成規定的功能。漂移設計是通過在設計階段根據線路原理寫出特性方程,然后通過收集元器件的分布參數來計算它們的漂移范圍以使漂移結果處在設計范圍內來保證設備正常使用的一種設計方法。
2.6 互連可靠性設計
由于在大部分電子產品中都有接插件,為了降低這些連接部分的故障率,因此有必要進行互連可靠性設計,常采用的方法有：
a、注意接插件的選型,印制電路板應盡量采用大板或多層板,以減少接插點：
b、盡量減少可拔插點,以提高其可靠性,重要部件可采用冗余設計;
c、兩個插頭同時相對時,應采用將其中一個固定,另一個浮動的方式,來保證對準和拔插;
d、采用機械固定方式;
e、對于常插拔的部件,最好設計成單面走線;
f、連接空間應選擇有序分割;
g、饋線和地線應隱蔽安裝。
此外,在電子產品在可靠性設計中,有時還采用維修性設計技術、軟件可靠性設計技術、機械零件可靠性設計技術、故障安全設計技術以及一些新的可靠性設計技術等。
3、運用DFX的設計思想，在設計過程中，全流程的關注可靠性
DFX的目的是提倡在產品的前期設計中考慮包括可制造性、可裝配性等相關問題。傳統的電子產品開發方法通常是設計---生產制造---銷售各個階段串行完成。由于設計階段沒有全面考慮制造要求，加之設計人員對工藝知識的欠缺，總會造成在產品生產時出現這樣那樣的問題，如元器件選擇不當、PCB設計缺陷等，導致設計方案多次修改、PCB不斷改板、生產多次驗證等，使得產品開發周期延長、成本增加、質量和可靠性得不到有效保證。DFX基于并行設計的思想，在產品的概念設計和詳細設計階段就綜合考慮到制造過程中的工藝要求、測試要求、組裝的合理性，同時還考慮到維修要求、售后服務要求、可靠性要求等，通過設計手段保證產品滿足成本、性能和質量的要求。DFX不再把設計看成為一個孤立的任務，利用現代化設計工具和DFX分析工具設計具有良好工程特性的產品。圖1所示為電子產品傳統設計流程與DFx設計流程的對比，通過DFx設計可以減少產品的更改次數、縮短產品上市周期、降低產品成本、提高產品質量與可靠性，將問題解決在設計階段，而不是讓問題產品進入市場后才發現，造成巨大的浪費和損失！
根據相關統計，電子產品成本的70%是在設計階段就決定了，設計缺陷流到后端，其解決費用會成百倍的增加，因此越來越多的公司開始關注DFx。

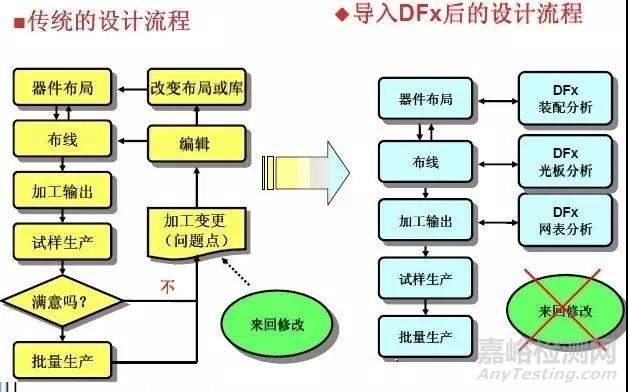

圖1 電子產品傳統設計流程與DFx設計流程的對比
4、培養具備可靠性設計思想和技能的工程師
