散熱片是一種給電器中的易發熱電子元件散熱的裝置，多由鋁合金，黃銅或青銅做成板狀，片狀，多片狀等，如電腦中CPU中央處理器要使用相當大的散熱片，電視機中電源管，行管，功放器中的功放管都要使用散熱片。一般散熱片在使用中要在電子元件與散熱片接觸面涂上一層導熱硅脂，使元器件發出的熱量更有效地傳導到散熱片上，再經散熱片散發到周圍空氣中去。
散熱片布局——定義散熱器的基本形狀。
散熱片單元——反饋測試長度。
散熱片厚度——底座的厚度。
散熱片翼高度——垂直散熱片翼的高度和彎曲翼的垂直段長度。
散熱片翼間距長度——沿散熱片長度相鄰散熱片之間的中心距。
散熱片翼間距寬度——沿散熱器長度相鄰散熱片之間的中心距。
散熱片翼彎曲程度——指示散熱片翼從垂直方向彎曲的程度（對于單散熱片和雙散熱片布局，角度可以在0到90度（含）之間。對于所有其他布局，角度必須為0度）。
散熱片翼肩——彎曲翼片的非垂直翼片的長度。
散熱片的材料
目前常用的散熱片材質是銅和鋁合金，二者各有其優缺點。銅的導熱性好，但價格較貴，加工難度較高，重量過大（很多純銅散熱器都超過了CPU對重量的限制），熱容量較小，而且容易氧化。而純鋁太軟，不能直接使用，都是使用的鋁合金才能提供足夠的硬度，鋁合金的優點是價格低廉，重量輕，但導熱性比銅就要差很多。有些散熱器就各取所長，在鋁合金散熱器底座上嵌入一片銅板。
散熱片的工藝
1、鋁擠型散熱片
這是廣泛用于現代散熱中的優良散熱材料，業界大部分都使用6063 T5優質鋁材，其純度可達到98%以上，其熱傳導能力強﹑密度小﹑價格便宜所以得到了各大廠商的青睞。依據Intel和AMD CPU的熱阻值和其發熱量的考量，鋁擠型廠商制訂相應的模具，將鋁錠加熱到一定的溫度下，使其物理形態得到改變，然后從模具中出來就得到了我們想要的各種散熱片原材了；再將其進行切割﹑剖溝﹑打磨﹑去毛刺﹑清洗﹑表面處理就可以進行利用了。
2、鋁鑄造散熱片
雖然鋁擠散熱片的價格低廉，制造成本也較低，但其由于受到鋁材本身質地較軟所局限，他的鰭片厚度與鰭片的高度之比一般不會超過1:18，所以各PC生產廠商對于散熱面積不斷增大，而散熱空間不變的要求之下，廠商們提出了一種較為合適的方案，加密鰭片，從而增加鰭片數量；折彎鰭片，從而增大散熱面積；將鋁錠從固態加熱到液態經過模具，再進行冷卻就成了我們想要的散熱片了。
3、鋁切削散熱片
雖然從散熱面積上解決了這種鋁擠型所不能達到的效果，但是現在模具的精密程度直接影響到我們散熱片整體的造型和散熱能力，所以更多的廠商開始想到用加工機械精密的刀具直接將成塊的鋁錠進行切削到我們想要的形狀，這樣在加工過程中既不會出現變形，也不會使各種雜質在鋁擠的過程中進入到散熱片中，也能使我們的散熱面積最大化。
4、銅切削散熱片
使用了這么長時間的鋁擠型散熱片，不管如何改變我們的加工工藝，都難以滿足不斷增長的CPU發熱量，有的廠商不得不在成本上不惜血本，舍鋁而求銅，由于銅的導熱系數遠遠大于鋁，熱傳導能力的成倍增加，對于我們的散熱是大有裨益；然而由于銅的硬度遠遠大于鋁，所以在加工過程中，對制程來說是一次嚴峻考驗。所以傳統的擠壓成型工藝已經不能適用于銅了，而不得不變成這種切削的方式來進行加工。
5、嵌合散熱片
熱管是近幾年熱傳領域的一項重大發現，也是最早使用于筆記本計算機和各大高端通信行業散熱中的主要散熱材料。由于其驚人的熱傳導速度和循環使用的物理特性，使我們的散熱變得更加輕松而創造了無限可能。
散熱片的模型

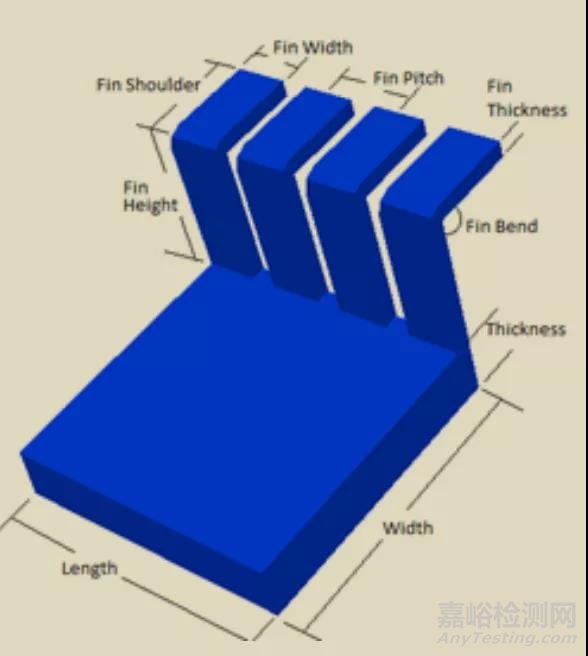

單邊
散熱片的翼可以是垂直的，也可以有高達90度的彎曲。

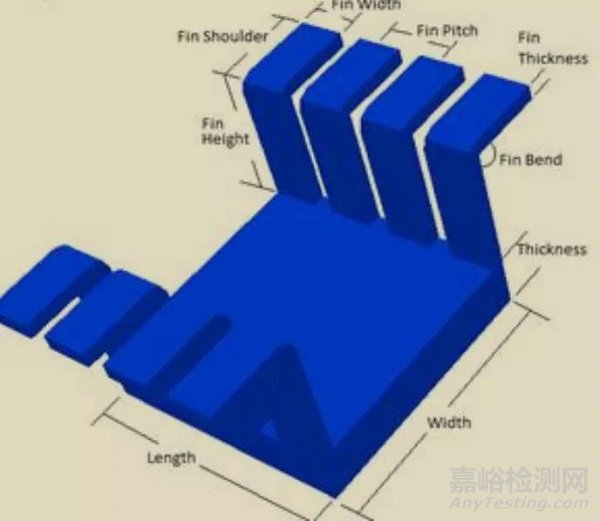

雙邊
散熱片翼的數量由散熱片底座的長度、散熱片長度間距和散熱片寬度控制。

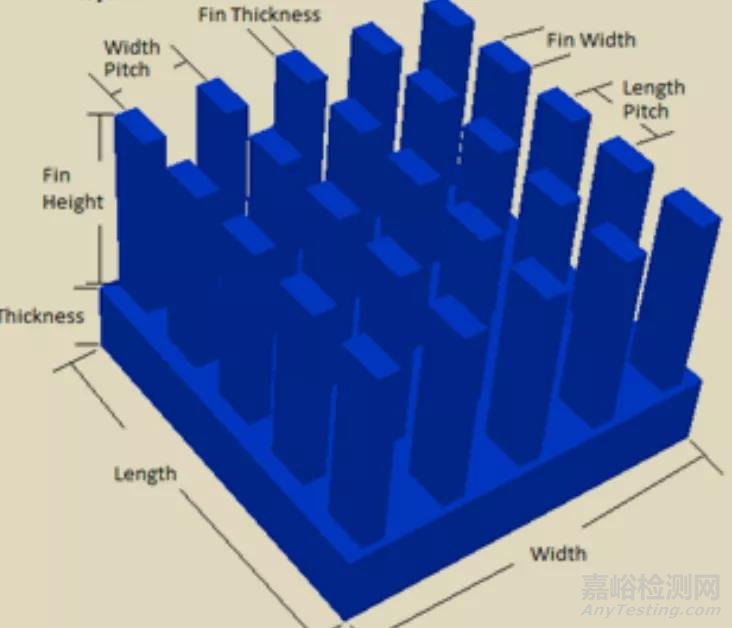

針狀多片
散熱片長度上的散熱片數量由散熱片長度、散熱片長度間距和散熱片寬度控制。

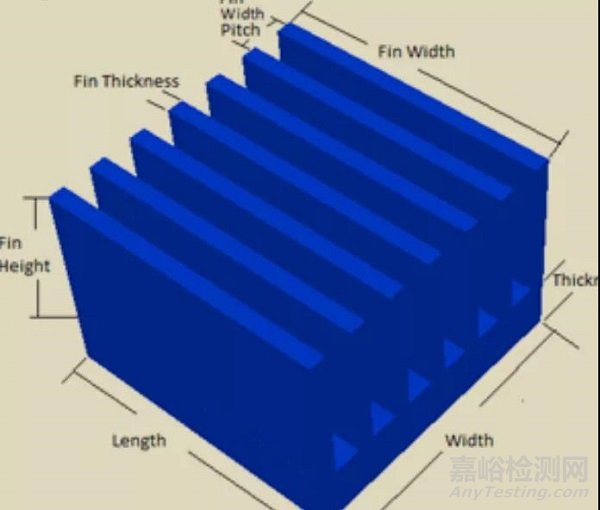

板狀多片
散熱片翼葉片的長度由翼片寬度決定。散熱片的數量取決于散熱器的寬度、散熱片的寬度間距和散熱片的厚度。
