彎曲疲勞性能是評價齒輪承載能力的一項重要指標，而噴丸強化是提高齒輪彎曲疲勞性能的有效手段，國內外很多機構對影響齒輪彎曲疲勞性能的因素進行過研究。原一汽技術中心曾自行設計開發了齒輪彎曲疲勞試驗裝置，針對強化噴丸工藝對齒輪彎曲疲勞性能的影響進行了研究 ， 認為噴丸強化齒輪齒根殘余應力達到1000MPa時較未噴丸齒輪彎曲疲勞強度可以提高10%；重慶大學樊毅嗇等人研究了噴丸強化對齒根殘余應力 的影響，認為噴丸強化可以提高齒輪彎曲疲勞性能；西北工業大學徐穎強等研究了噴丸強化對齒輪殘余應力的影響，并對齒面殘余應力分布情況進行了測試研究。本文通過齒輪彎曲疲勞試驗研究了齒輪材料表面噴丸強化工藝對齒輪彎曲疲勞性能的影響。



齒輪彎曲疲勞試驗



試驗方法： 齒輪材料彎曲疲勞試驗夾具采用圖1所示的單齒加載方式。該種試驗方法通過摩擦力固定試驗齒輪，摩擦力來至緊固螺栓的扭緊力矩。試驗方法執行GB/T14230—1993《齒輪彎曲疲勞強度試驗方法》中的4.2B輪齒高頻脈動加載試驗方法。

圖1  試驗夾具示意



試驗齒輪基本參數：試驗齒輪為直齒輪，材料采用20CrNiMoH，齒輪制造工藝為鍛造-正火-粗車-精車-滾齒-滲碳淬火-磨齒-噴丸；滲碳溫度（925±5）℃, 840 ℃淬火，180 ℃回火；齒輪噴丸采用QZG-1000Y型吊掛式拋丸機，丸速80m/s，丸粒直徑0.8mm，覆蓋率為200%；殘余應力測試設備為X射線應力儀X3003，測試方法為X射線衍射法。

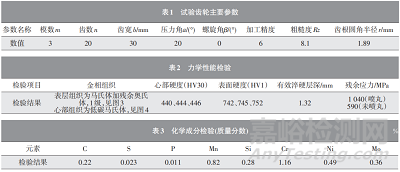

試驗齒輪主要參數見表1，

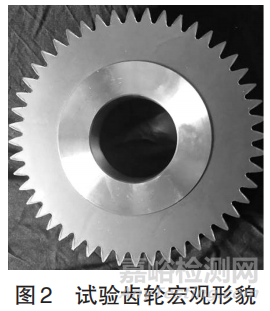

試驗齒輪的宏觀形貌見圖2，

試驗齒輪力學性能檢驗結果見表2，

化學成分檢驗結果見表3。





試驗過程：試驗設備為Zwick15噸高頻試驗機，試驗應力比r為 0.05，試驗頻率為105Hz。為了比較噴丸與未噴丸齒輪的疲勞強度及S-N曲線斜率，分別測試2種齒輪的S-N曲線進行比較。采用分組法測試S-N曲線的斜線段部分，應力級別5個以上，成組數據點在8個以上；利用升降法測試曲線疲勞強度極限，條件疲勞極限壽命為300萬次，有效數據在10個以上。



試驗結果及數據處理

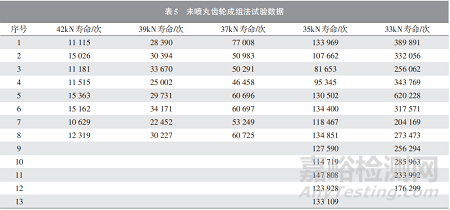

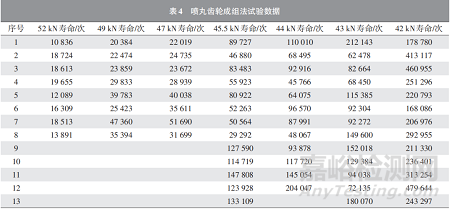

成組法試驗結果：噴丸齒輪與未噴丸齒輪成組法獲得的疲勞試驗結果數據見表4、表5。



 利用肖維奈（Chauvenet）準則對各組試驗數據進行可疑數據取舍處理，具體過程參見文獻。



 其中噴丸齒輪各組試驗數據均有效，未噴丸齒輪數據在35 kN、33kN載荷下均有可疑數據。



式中，為數壽命均值；Xp 為存活率為 p 時對數壽命；up為標準正態偏量；s為標準差；NP為存活率為p時壽命。

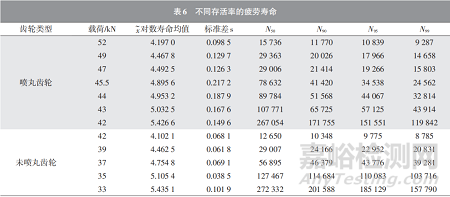

根據以上公式求得不同存活率下的疲勞壽命對數值見表6。

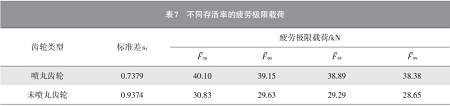

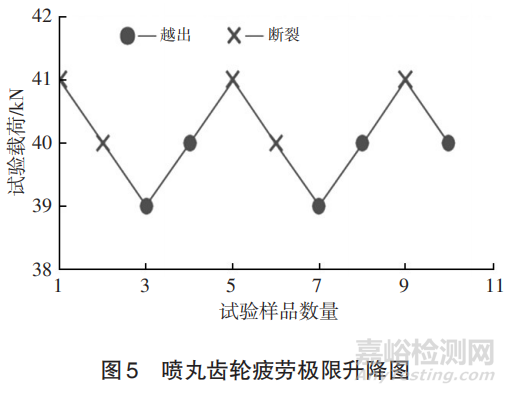

升降法試驗結果：利用升降法測試的兩種工藝的疲勞強度極限結果見圖5、圖6。不同存活率的疲勞極限載荷見表7。



齒根應力計算：根據 GB/T 14230—1993 中公式計算各載荷下的實際齒根應力。

                       （4）



      式中，σ,F為實際齒根應力；Ft為端面內分度圓周上的名義切向力；YFE為載荷作用下 E 點時的齒形系數；YSE為載荷作用于 E點時的應力修正系數；b為齒寬；m為模數；YST為齒輪的應力修正系數；YδrelT為相對齒根圓角敏感系數；YRrelT為相對齒根表面狀況系數；YX為計算彎曲強度的尺寸系數。

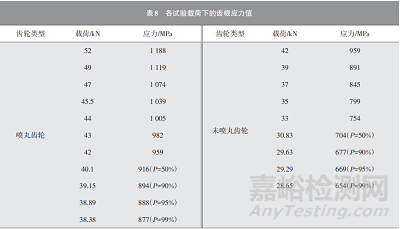

按上式計算各試驗載荷下齒根應力值見表8。





P-S-N曲線繪制

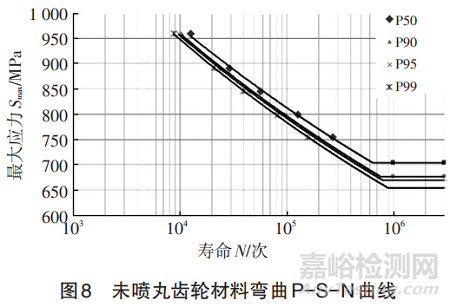

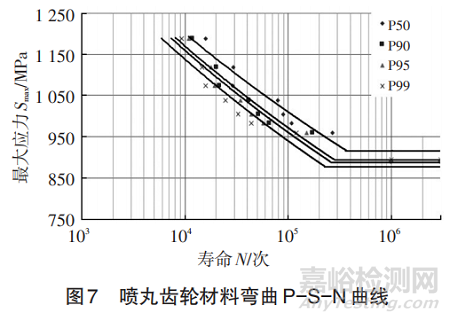

根據表6、表8的計算結果，繪制20CrNiMoH材料兩種不同工藝齒輪彎曲P-S-N曲線見圖7、圖8





兩種不同工藝齒輪的存活率50%的S-N曲線對比見圖9



噴丸齒輪不同存活率的曲線冪函數式如下。

    a.P=50% 時S-N曲線公式為S=2 392.1N-0.075（r=0.956 9）；

    b.P=90% 時S-N曲線公式為S=2 458.5N-0.081（r=0.949 5）；

    c.P=95% 時S-N曲線公式為S=2 460.4N-0.082（r=0.943 6）；

    d.P=99% 時S-N曲線公式為S=2 450.3N-0.083（r=0.928 9）。

    未噴丸齒輪不同存活率的曲線公式如下。

    a.P=50% 時S-N曲線公式為S=1 982.9N-0.077（r=0.998 9）；

    b.P=90% 時S-N曲線公式為S=2 012.1N-0.08（r=0.999 6）；

    c.P=95% 時S-N曲線公式為S=2 017.2.4N-0.081（r=0.999 7）；

    d.P=99% 時S-N曲線公式為S=2 026.4N-0.083（r=0.999 7）。



 討論分析



     a. 齒輪制造，2種試驗齒輪采用相同的材料，相同的機加和熱處理工藝，只有噴丸與未噴丸的差異，噴丸的齒輪為同一批次處理完成，保證齒輪表面噴丸強化效果的一致性。



      b. 試驗條件，噴丸與未噴丸的試驗齒輪在同一臺高頻試驗機上進行彎曲疲勞試驗，試驗夾具為單齒齒頂加載，保證了每次試驗時加載位置的一致性。



      c.試驗樣品數，為了解決試驗數據穩定性及可靠性的問題，通過成組法獲得的試驗數據經過了可疑數據篩選處理，低應力下的試驗數據在12個左右，保證了試驗數據的可靠性。



      d. 齒根應力計算，齒根應力計算采用國標 GB/T 14230 中的計算方法，由于噴丸與未噴丸齒輪幾何參數相同，計算時選取的參數一致，應力計算結果能反應二者齒根受力差異。



      e.2種齒輪S-N曲線比較，噴丸齒輪P50曲線的冪函數指數為-0.075，P99曲線冪函數指數為-0.083，未噴丸齒輪P50曲 線的冪函數指數為 -0.077，P99曲線冪函數指數為-0.083，可見兩種齒輪相同存活率下的S-N冪函數指數幾乎相等。說明了相同模數及齒寬的齒輪彎曲S-N曲線的冪函數指數相近。



結論



       a. 測試獲得了20CrNiMoH 材料噴丸與未噴丸齒輪不同存活率的彎曲P-S-N曲線，兩種齒輪的冪函數指數相近，即2種齒輪S-N曲線斜線段斜率相近。



      b.由測試結果可以看出，齒輪材料彎曲S-N曲線的斜率與表面殘余應力無關，與齒輪模數及齒寬等因素有關。



      c. 試驗齒輪經過噴丸表面強化處理后其彎曲疲勞強度比未經噴丸處理齒輪的彎曲疲勞強度提高30%。
