本文針對3.5噸以下汽車的電氣和電子部件，重點闡述了主流整車企業使用的供貨規范VW80000最新版中關于環境可靠性試驗的增補和變更項目，對于汽車部件環境試驗中3個關鍵試驗項目：密封性試驗、冷卻回路壓力脈動試驗、冷凝與氣候試驗，進行了詳盡的解析。
由于篇幅限制，本期我們先介紹密封性試驗、冷卻回路壓力脈動試驗以及冷凝與氣候試驗中的模塊的冷凝試驗。
我國的新能源汽車產業已處于白熱化發展階段，不可置疑未來汽車電子零部件市場發展?jié)摿薮螅欢?，汽車行業核心技術多掌控在國外企業手中，國產汽車電子自主創新能力不強，打造本土汽車電子產業鏈就需要加強國際和國內多方合作。第三方質檢機構有必要為汽車廠商提供相應的檢測服務與技術支持，協助本土企業進行技術革新、提高其自身品牌的質量及國際認可度。
本文基于國際標準化組織ISO 16750系列標準關于道路車輛電氣和電子設備的環境條件、試驗方法和樣品對試驗?zāi)褪芰σ螅约癐EC60068-2系列標準中的專業基礎性試驗方法，重點介紹3.5噸以下汽車電氣、電子部件和模塊等產品關于環境試驗領域的測試要求和試驗方法，特別針對近年來國際上主流汽車企業實際應用的供貨規范，對最新版中增補和變更的幾個環境試驗項目及其具體要求進行了詳細闡述，分別涉及：一般要求中的密封性試驗、機械環境試驗中的冷卻回路壓力脈動試驗，以及氣候環境試驗中的凝結與氣候試驗，特別是新增補的水密殼體部件的氣候測試部分。
密封性試驗
密封性要求
部件相對于環境和其它空間，如冷卻回路的冷卻劑導管，其獨立電子空間所需的密封性視為密封性要求。密封性的要求定義為極限泄漏率，應通過密封性試驗來驗證。
對于電子控制單元（ECU）中的極限泄漏率，其初始值1~10cm3/min在△p=300mbar條件下，可設定為水媒介下的環境載荷。這必須根據周圍介質對特定成分進行調整，并通過測量加以驗證。
對于沒有密封外殼的部件，不需要定義和驗證極限泄漏率。
密封性試驗
一個部件的電子空間對于所定義的指定部件的極限泄漏率，其符合性可通過密封性試驗進行驗證。當測量試件時，應使用常規的測量方法確定氣體泄漏率（例如，絕對壓力測量、壓差測量、氣流質量測量或容積流率測量）。為此，部件通過一個接入點（例如排氣裝置）暴露于規定的測試壓力下；氣體泄漏率在一個設置周期后測量確定。
由于試驗的設計和應用要確定部件在實際運行時暴露于介質下的壓力大小，因此試驗壓力值應選擇現場中最嚴酷使用情況時的壓力。這也可能是負壓（真空）。若設定該密封系統暴露于正壓與負壓（例如，密封口壓在某表面上）的行為將會不同，則試驗應在正壓和負壓兩種情況下均進行實施。施加的試驗壓力應與承包商和購買方達成一致，并記錄在冊。
密封性試驗應實施參數測試（大）在室溫時的試驗要求。其中，參數測試（大），即在提供特定溫度（最高環境溫度（Tmax）、室溫（TRT）和最低環境溫度（Tmin））和電壓（最小工作電壓限值（Vopmin）、工作電壓（Vop）和最大工作電壓限值（Vopmax））條件下試件無瑕疵功能的驗證。在測量期間，試件不得暴露于任何溫度波動。測得的氣體泄漏率不得超過所定義的指定部件的極限泄漏率，并且應記錄在試驗報告中。氣體泄漏率的變化應進行評估，且在試驗報告中予以記錄。
冷卻回路壓力脈動試驗
目的
該試驗?zāi)M了由于冷卻液壓力的波動，以及在后加熱階段和冷卻系統的真空填充期間的狀態所引發的施加在部件上的載荷。該試驗只適用于連接到冷卻回路的部件。
試驗是用以驗證受到冷卻回路壓力波動影響的部件的機械強度（例如，電源組的冷卻板）。
測試
冷卻回路壓力脈動試驗的配置參數詳見表1。

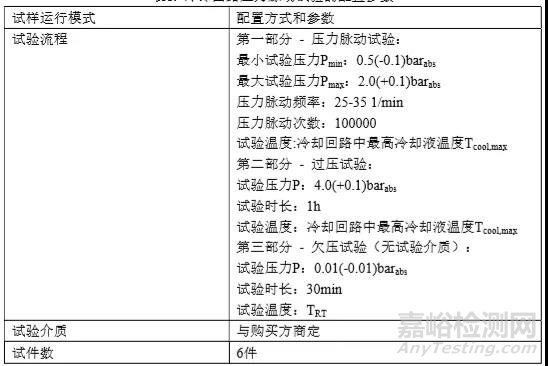

表1 冷卻回路壓力脈動試驗的配置參數
要求
試件應在試驗前、試驗后功能完好且所有參數符合規范要求。應通過參數測試（大）來驗證。
冷凝與氣候試驗
（一）模塊的冷凝試驗
目的
該試驗?zāi)M了汽車電子模塊中的冷凝。目的是用以評估電子模塊關于冷凝的魯棒性。
測試
試驗使用沒有防護外殼的模塊進行，試驗的配置參數詳見表2。
表2 模塊冷凝試驗的配置參數

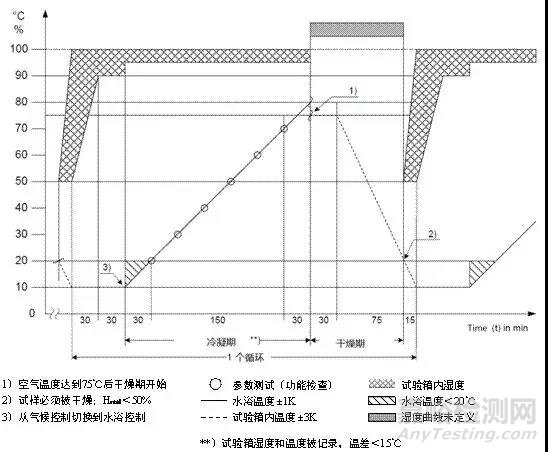

圖1 模塊的冷凝試驗配置圖

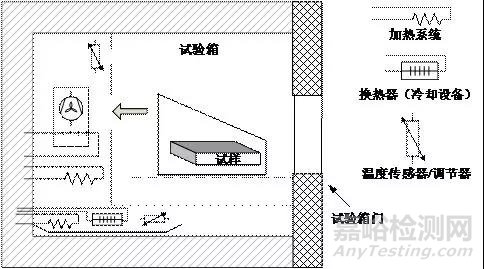

圖2. 模塊的冷凝試驗裝置
圖3.塑料罩子
要求
試件應在試驗前、試驗期間和試驗后功能完好且所有參數符合規范要求。應通過持續的參數監控和參數測試（大）進行驗證。
此外，對于模塊應檢查其電化學遷移（例如，銀或錫遷移的痕跡）和枝晶生長。不允許發生電化學遷移和枝晶生長。
模塊的其它變化（例如，腐蝕、污染）必須記錄在試驗報告中并與購買方一起評估。
下列記錄應附在試驗報告中，包括：試驗箱的程序；單個周期的參數（預設/實測）；五個周期的參數（預設/實測）。
