本文針對某航天產品正弦振動試驗的過載停機故障，從Simcenter Testlab軟件的角度分析了原因，并通過設計三組實驗，結合分析數據，驗證軟件加速度限控制功能和通道量程設置工作機制，為后續基于Simcenter Testlab振動試驗中限幅通道加速度限控制的使用提供了技術參考。

由于篇幅限制，本文我們先介紹實際試驗情況并對停機原因進行分析。

西門子SimcenterTestlab振動控制采集分析系統在航天振動試驗領域應用十分廣泛，但是在實際工程應用中常常由于對軟件工作機制理解不到位，參數設置不合理造成試驗異常中斷，這不僅給產品的帶來了巨大的安全隱患，而且也增加了試驗時間和成本，嚴重影響研制進度。因此，本文針對某航天產品正弦振動試驗的過載停機故障，從軟件加速度限控制功能的角度分析了潛在原因，并且開展了實驗驗證。首先描述了振動試驗過程和過載停機現象，排除了硬件原因，然后對可能的加速度限控制功能設置和通道量程過小等原因設計了三組實驗進行分析驗證，得出了此次試驗過載停機①與加速度限控制（頻域）設置無關，②而與通道量程（時域）設置有關，③通過忽略限幅通道過載設置可使試驗正常進行的分析結論，最后針對Simcenter Testlab加速度限控制功能和通道量程設置提出了使用建議，為后續航天產品振動試驗提供參考。

航天產品振動試驗現狀

“十三五”期間，以新一代運載火箭、載人航天、探月工程和高分辨率對地觀測系統等為代表的重大專項已進入實施的關鍵時期, 空間基礎設施、重型運載、深空探測等也進入深化論證階段。不同航天產品在不同壽命周期階段可能經歷不同的振動環境和平臺，例如航天器隨火箭發射、飛行、再入過程中要經歷嚴酷的振動環境，特別是發動機工作及自激勵振動（POGO）效應、火箭發動機點火/關機和級間分離造成高強度的振動環境，輕則導致航天器及其組件結構變形或損壞，重則導致整個發射任務失敗。針對航天產品的復雜性不斷提高，新的力學問題不斷涌現，研制周期與成本的控制力度不斷加大的問題，合理設計并有效開展航天產品地面振動試驗，不僅可評價結構的剛度和強度設計，考核其力學環境適應能力，驗證規定環境條件下的工作性能和可靠性要求，還能獲取敏感部位的振動響應數據，同時暴露工藝制造質量缺陷。

航天產品由于小批量、高價值的特點，對振動試驗試驗控制的安全性極為重視，并且要對關鍵、重要部位進行響應信號監測，特別是結構復雜、功能繁多的大型受試產品，需要關注的薄弱部位較多，對數據采集與信號處理的需求較高。因此，西門子Simcenter Testlab振動控制采集分析系統憑借著良好的安全穩定性和高速多通道數據采集與試驗、分析、電子報告功能，在航天領域得以廣泛應用。該系統將振動控制與信號的采集、分析和后處理模塊集成在同一平臺中，包括數據采集前端、測試分析軟件，配套傳感器及線纜等輔助裝置，可以實現正弦、隨機、沖擊、跟蹤與諧波駐留等常用振動控制功能，同時具備時頻域信號記錄與分析、信號特征試驗分析等后處理能力，有效滿足開展大型振動試驗及分析的需求。

盡管Testlab采用了軟件流程化設置，但是存在保護環節多、細節繁雜的特點。一方面，使用手冊僅給出了一般性功能介紹，大量參數默認設置需要結合現場實際情況進行合理調整，而試驗人員對軟件復雜功能細節不明確，許多試驗過程中出現的未知情況也難以提前演練。另一方面，西門子售后工程師缺乏一線實操經驗，對振動臺系統和試驗需求不熟悉，難以準確回答軟件特定功能的工作機制和推薦的參數設置范圍。以加速度限控制功能為例，為防止振動試驗過程中產品安裝界面、接插件和敏感器件安裝點等重點部位響應過大，通過設置特定測量通道的振動加速度響應限，保護被測試件。當某些頻帶上響應值超過預設的限制譜時，系統對輸入譜進行自動修正，將這些通道的振動響應限制在限制譜以內。加速度限控制方法實質上是對輸入譜進行下凹處理，以避免敏感部位出現過試驗的情況。但是使用手冊不可能包含具體的操作細節和注意事項，因此軟件設置錯誤給振動試驗的開展帶來了巨大的安全隱患，不僅存在過試驗、欠試驗的風險，而且導致的試驗異常中斷增加了試驗時間和費用，嚴重影響產品研制交付的進度。

試驗說明

 某航天產品結構工藝件開展正弦振動試驗，采用6點平均加速度輸入控制方法，6個三軸向加速度傳感器（A/B/C/D/E/F）作為控點安裝在試件連接的夾具上，控制儀采集控點信號對振動臺進行反饋控制，以保證夾具/試件界面處達到規定的振動量值。試件上按要求布有41個三軸向加速度傳感器（1#~41#），作為測點采集特定部位的振動加速度響應特性。所有傳感器敏感度約為50mV/g，標定量程為50g，各通道量程均設置為100g。試驗條件如表 1所示，報警容差為±3dB，停機容差為±6dB。對部分測點進行加速度限控制設置，全頻道限幅量級15g，限幅停機上限+6dB，即30g，當任一測點響應值超過限幅限15g時，系統修正輸入譜使響應低于規定的限幅限，當響應超過30g時觸發停機保護。

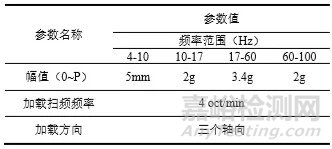

表1 冷卻回路壓力脈動試驗的配置參數

 試驗在掃頻至54Hz時中斷，軟件顯示7#測點過載（overload）導致試驗中斷，此時7#測量通道頻域信號量級為17g，見圖1，曲線已超過限幅限15g，觸發了加速度限控制功能，尚未觸碰30g停機線。如圖2所示，7#時域信號量級為38g，未采集到超過量程100g的信號。

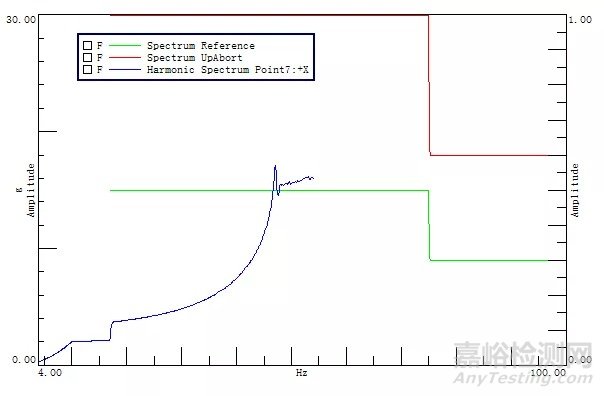

圖 1  7#測點頻域譜線、限幅參考限及停機上限

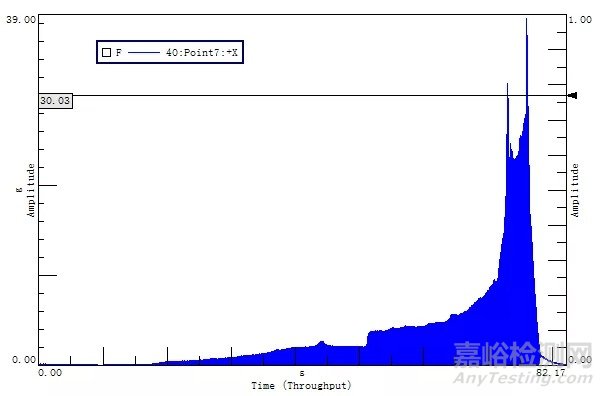

圖 2  7#測點時域信號

停機原因分析

 對控制傳感器及7#測點傳感器進行檢查，未發生傳感器脫落、松動現象，排除了硬件連接問題。對控點和其他測點的時域、頻域曲線進行了分析，均未發現異常。考慮到安全設置中控制通道和測點通道設置為過載忽略（Ignore），而限幅通道設置為過載停機（Abort），如圖3所示。因此，過載停機原因可能為以下2個方面：

（1）7#測點信號在時域或頻域上觸碰notch限幅停機線30g停機。

（2）7#測點信號超100g造成通道量程過載停機，并且由于通道量程過低，未能在時域頻域采集到超量程信號。

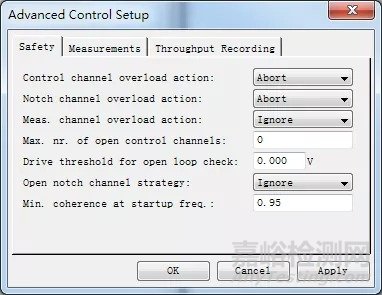

圖 3  控制、限幅、測量通道過載策略設置

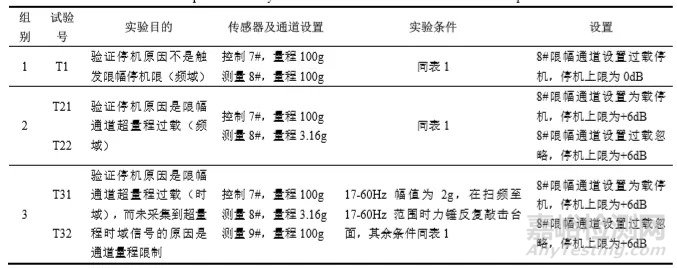

表 2  過載停機實驗分析驗證方法
