磷化膜是車身優質漆面質量的基礎，不僅可以降低基材表面的粗糙度，還能提高鋼鐵的耐腐蝕性和電泳涂層的附著力。在磷化涂裝前處理工藝中，表調是磷化的前工序，為磷化反應提供結晶的活性位點。優質的表調工藝不僅可以縮短磷化成膜的反應時間，還有助于形成細密均勻的磷化結晶。車身基材表面活性位點分布對磷化成膜影響的原理如圖1所示。當活性位點在基材表面分布密集時，單個磷化晶體生長空間較小，容易相互連接形成磷化膜，隨后磷化晶體的生長被相互抑制，磷化結晶細密?皮膜質量輕，是理想的磷化狀態;而當活性位點在基材表面分布稀疏時，單個磷化晶體生長的空間較大，生成的磷化結晶粗厚?稀疏，是不理想的磷化狀態。本文通過對一次磷化結晶粗厚的原因進行調查解析，進一步研究了涂裝生產現場表調液的變化過程及其對磷化結晶的影響。

圖1 表調活性位點分布對磷化結晶的影響原理



1 背景介紹



某汽車涂裝車間前處理出現磷化結晶粗厚缺陷（如圖2所示）。車身磷化膜結晶尺寸和皮膜質量分析結果如表1所示。

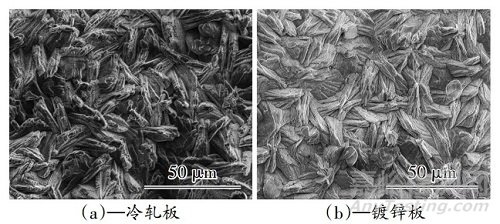

圖2 冷軋板和鍍鋅板磷化膜的SEM照片



表1 磷化膜結晶尺寸和皮膜質量分析結果

由表1可以看出，磷化結晶尺寸和皮膜質量均超出管理基準，需要進行調查解析。該涂裝車間采用液體表調配套磷化前處理，前處理工藝流程為：預水洗（浸洗）→預脫脂（噴淋）→脫脂（浸洗）→水洗1（浸洗）→水洗2（噴淋）→表調（浸洗）→磷化（浸洗）→水洗3（浸洗）→水洗4（噴淋）→循環純水洗（浸洗）→新鮮純水洗（噴淋）。



2 調查解析



為了確定磷化膜結晶異常的影響因素，調查了現場表調液和磷化液的工藝參數，并對表調液和磷化液進行了交叉配套試驗。



2.1主要原料

前處理線的表調液?磷化液由帕卡瀨精化工有限公司配置，前處理線用的純水由生產現場自制;冷軋鋼板和鍍鋅鋼板采用車身板材，由武漢鋼鐵公司提供;分析用的0.1mol/L的NaOH溶液?0.1mol/L的EDTA（乙二胺四乙酸）溶液?pH=5.5的緩沖溶液?15%的HCl溶液?酚酞指示劑?二甲酚橙指示劑?溴酚藍指示劑和氨基磺酸均由帕卡瀨精化工有限公司提供。



2.2主要工藝參數定義及測量方法

表調液濃度：取10mL表調液到200mL錐形瓶中，加入3滴15%的HCl混合均勻，加入5mLpH=5.5的緩沖溶液搖勻，再加入4滴二甲酚橙指示劑混合均勻，用0.1mol/L的EDTA溶液進行滴定，溶液顏色由土黃色至金黃色，滴定終止。滴定過程中每消耗1mL的滴定液，對應表調液濃度記為1。



磷化液總酸：取10mL磷化液到200mL錐形瓶中，加入4滴酚酞指示劑混合均勻，用0.1mol/L的NaOH溶液進行滴定，顏色由無色至淡紅色，滴定終止。滴定過程中每消耗1mL的滴定液，對應磷化液的總酸記為1。



磷化液游離酸：取10mL磷化液到200mL錐形瓶中，加入4滴溴酚藍指示劑混合均勻，用0.1mol/L的NaOH溶液進行滴定，溶液顏色由黃綠色至藍紫色，滴定終止。滴定過程中每消耗1mL的滴定液，對應磷化液的游離酸記為1。



磷化促進劑濃度：取磷化液至發酵管中，使發酵管中無氣泡產生，加入2~5g氨基磺酸后迅速翻轉，放置2min后通過排液法讀取發酵管內生成氣體的刻度值。發酵管內每生成1mL氣體，對應磷化促進劑的濃度記為1。



磷化液的離子濃度采用離子色譜儀（ICS-1500，美國戴安）和電感耦合等離子光譜發生儀（ICP，P-4010，日本日立）分析。



磷化膜形貌采用SEM（HitachiSU70，日本日立公司）分析，磷化皮膜質量采用化學去膜法分析。



2.3槽液工藝參數調查

生產現場的表調液與磷化液工藝參數調查結果如表2所示，表調液和磷化液各工藝參數均在管理基準范圍內。

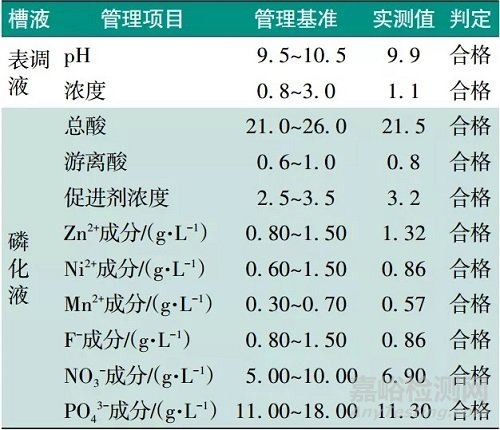

表2 表調與磷化槽液工藝參數

2.4表調液與磷化液交叉配套試驗

從生產現場取表調液和磷化液，同時在實驗室新配表調液和磷化液，按照生產現場的工藝要求在實驗室展開表調液與磷化液的交叉配套試驗，通過SEM分析磷化結晶形貌，結果如表3所示。

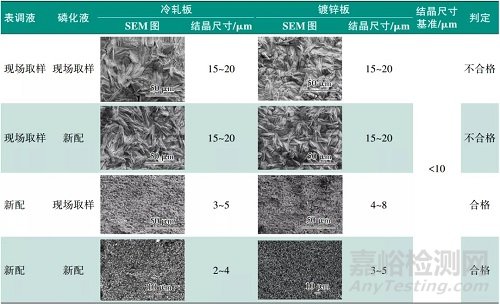

表3 表調液與磷化液交叉配套試驗結果

由表3可以看出，現場取樣的表調液不論與現場取樣的磷化液或與新配的磷化液配套使用，所形成的磷化膜結晶尺寸均為15~20μm，超出管理基準（<10μm）;而實驗室新配的表調液不論與現場取樣的磷化液或與新配的磷化液配套使用，所形成的磷化結晶尺寸均滿足管理基準。因此可以確認生產現場所使用的表調液是影響車身磷化膜結晶粗厚的要因。



隨后對生產現場的表調液重新配槽，新配的表調液濃度為1.1，pH為9.8，再隨車制作測試樣板分析磷化膜的結晶尺寸和皮膜質量，冷軋板磷化結晶尺寸3~5μm，皮膜質量2.6g/m2，鍍鋅板磷化結晶尺寸4~8μm，皮膜質量3.2g/m2，均滿足管理基準（基準值參見表1），磷化結晶品質恢復正常。



3 原理探究



經過上述調查，雖然找到了表調液是導致磷化結晶粗厚的要因，但是現場表調液的工藝管理參數（pH和濃度）均正常，因此需要進一步探究這種現象發生的原理，以提高涂裝生產現場產品質量的穩定性。



該涂裝生產現場使用液體表調，其活性粒子的主要成分為磷酸鋅微粒，其結構如圖3所示。磷酸鋅微粒表面包裹著一層帶負電荷的有機高分子，正常狀態下磷酸鋅微粒在表調液中相互分散，當車身經過表調液時，磷酸鋅微粒均勻地吸附在鋼板表面形成磷化結晶的活性位點。因此在液體表調材料體系中，磷酸鋅微粒的粒徑控制對磷化成膜狀態產生直接影響。

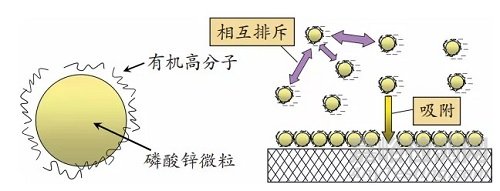

圖3 液體表調活性粒子結構及表調反應模型示意圖

結合磷化結晶粗厚的現象?表調的作用原理和表調活性粒子的結構特征，猜測是表調液使用一段時間后磷酸鋅微粒的分散狀態發生變化使得磷化結晶變粗，例如，磷酸鋅微粒相互聚集使表調液中活性微粒的密度變小。為了驗證這個猜想，設計了表調液中有效磷酸鋅微粒的定性檢測試驗，具體方法為：



（1）從新配槽開始，同步檢測表調液（直接從現場表調槽取樣）和表調過濾液的濃度，檢測頻次1次/周，檢測結果如圖4所示。表調過濾液是將表調液通過截留粒徑為1μm的濾紙進行過濾得到的（濾紙品牌：ADVANTECFILTERPAPERQUANTITATIVEASHLESS定量濾紙，型號：5C）。

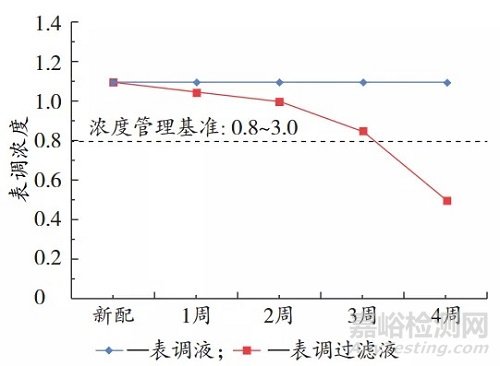

圖4 表調液與表調過濾液濃度隨使用時間的變化

從圖4可知，新配狀態表調液濃度與表調過濾液濃度相同，但隨著使用時間的推移，在表調液濃度維持穩定的情況下，表調過濾液的濃度卻持續下降，到第4周時表調過濾液濃度僅為0.5，低于表調濃度管理基準下限（≥0.8）。



（2）每次檢測表調液濃度時隨車制作測試樣板（冷軋板）對磷化結晶的形貌和尺寸進行分析，測試結果如圖5所示。

圖5 磷化結晶形貌和尺寸隨表調液使用時間的變化

從圖5可知，隨著表調液使用時間的推移，磷化結晶尺寸逐步增長，到第4周時磷化結晶尺寸為15μm，高于磷化結晶尺寸管理基準上限（<10μm），說明磷化前鋼板基材表面活性位點的分布由密到疏，進而說明表調液中有效磷酸鋅微粒的含量在逐漸下降。



結合圖4和圖5的試驗結果分析，可以發現隨著表調液使用時間的推移，磷化結晶尺寸的增長與表調過濾液濃度的下降呈現出較一致的對應關系，而與表調液穩定的濃度不呈對應關系，因此可以用表調過濾液的濃度定性地衡量對應的表調液中磷酸鋅微粒的有效含量，表調過濾液濃度越低，表示對應的表調液中磷酸鋅微粒的有效含量越低。



表調液在使用過程中的狀態變化和過濾后濾液濃度降低的原理如圖6所示。

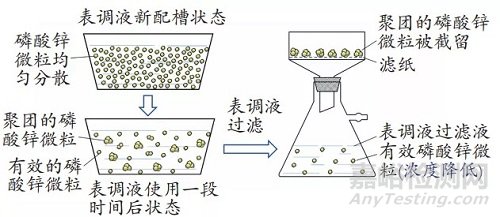

圖6 表調液狀態變化及過濾作用原理



結合圖6分析可知，表調液新配槽時磷酸鋅微粒均勻分散，隨著使用時間的推移，表調液逐步老化，例如車身攜帶前工序的工水進入表調槽使Ca2+?Mg2+離子在表調液中積累，Ca2+?Mg2+離子中和了部分磷酸鋅微粒表面的負電荷使其相互之間的靜電斥力下降，磷酸鋅微粒由均勻分散的狀態轉化為部分微粒相互聚團，當對表調液進行過濾時，這些聚團的磷酸鋅微粒被截留在濾紙上，表調過濾液中有效的磷酸鋅微粒含量下降，因而同步檢測的表調過濾液的濃度比表調液濃度低。



基于以上分析，生產現場表調液使用過程所引起的系列變化可以歸納為：表調液從新配到使用老化，由于磷酸鋅微粒的聚集使表調液中有效磷酸鋅微粒的濃度下降，當車身通過表調液時鋼板基材表面附著的磷酸鋅活性位點也隨之從密集到稀疏，進而使得車身表面的磷化結晶從細密到粗厚?，F(xiàn)場表調液的工藝參數日常主要檢測pH和濃度，其中表調濃度能衡量表調液中活性成分的總含量，但卻反映不出活性微粒的分散狀態，因此產生了上文提到的“現場表調液的工藝管理參數均正常時卻出現了磷化結晶粗厚的現象”



4 生產現場工藝參數檢測建議



為了監控磷化結晶狀態，涂裝生產現場通常按照一定的周期（如1次/月）隨車制作測試樣板對磷化膜進行SEM分析，在生產現場穩定的情況下這種方式能夠滿足工藝人員對磷化膜質量的監控需求。但當生產現場突發異常時單純依靠SEM照片分析就有一定的遲滯性，因為從現場制板?送樣到出檢測結果往往需要幾天的時間，這不能滿足生產現場需要對產品質量快速預判的高時效性要求，此時在生產現場若能直接通過槽液狀態來評估磷化膜的質量則時效性更強。就本文所述的液體表調而言，可以在日常檢測表調液pH和濃度的基礎上增加本文設計的有效磷酸鋅微粒定性檢測試驗，積累表調過濾液濃度與磷化結晶尺寸的相關數據，確定生產現場表調過濾液需要滿足的濃度范圍，通過表調過濾液的濃度來定性預測磷化結晶的狀態，進而判斷是否需要對表調槽液進行更新。



5 結語



汽車涂裝前處理為自動化流水生產線，具有處理效率高且不可返工的特點，這就對生產現場品質異常時的原因解析和對策制定有很高的時效性要求，最大限度地降低突發品質異常造成的生產停線和后續質量風險。因此涂裝工藝技術人員在解決現場問題的基礎上還需要深入了解問題發生的原理，不斷積累現場的工藝數據，提高對現場問題的解析效率。涂裝生產現場對工藝參數管理方面可以聯合材料供應商對檢測方法進行改善，從狀態監控向品質預防的方向精進，降低品質缺陷的發生頻次和缺陷產品的流出量，為生產現場提質增效。
