對于試驗條件，如何選擇合適的電動振動臺進行對應，加振力（推力）的計算是一個必須面對的問題。推力選擇過小會使振動臺過負載工作，導致功放或動圈等損壞。推力選擇過大，造成“高射炮打蚊子”，沒有經濟性可言。



對于行業初入者，這是必須掌握的技能，其原理便是牛頓第二定律，現說明如下。



※垂直加振

F（加振力）= Σm（總質量） × A（加速度）

F：必要的加振力[N]A：試驗最大加速度(m/s2)

m1：振動臺動圈質量

m2：垂直擴展臺質量（也有不使用的時候）

m3：試驗體和夾具的質量

Σm = m1 + m2 + m3（kg）



例：正弦定頻試驗條件



頻率10Hz、加速度：10G（1G=9.8m/s2）、



試驗體和夾具質量m3：40kg、



現在試驗室只有



振動臺J250/SA6M [最大正弦加振力40kN]動圈質量45kg、



垂直擴張臺TBV-550-J250-A-H（質量30kg、共振點600Hz）使用 、



此時需要的加振力



F =（40+45+30）×10×9.8 = 11270 [N] = 11.27[kN]



安全系數取1.2后，11.27×1.2 = 13.524[kN] < 40 [kN]



※40kN振動臺J250垂直方向可以對應。

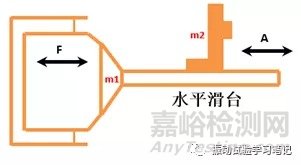

※水平加振



F（加振力） = Σm（總質量） × A（加速度）



m1：振動臺動圈質量+水平滑臺質量+連接頭（牛頭）質量



【注意：一般廠家產品式樣中，動圈和水平滑臺質量分開顯示。有的廠家式樣書中水平滑臺質量中含連接頭（牛頭）質量?！?/span>



m2：試驗體和夾具的質量



例：正弦定頻試驗條件



頻率10Hz、加速度10G（1G=9.8m/s2）、



m2質量40kg(即垂直方向的m3)



現在試驗室只有



J250/SA6M靜壓軸承水平臺TBH-6使用，質量100kg，共振點1600Hz，最大正弦加振力40kN



此時需要的加振力



F=（100+40）×10×9.8=13720[N]=13.72[kN]



安全系數1.2使用，13.72×1.2 =16.464[kN]<40kN



※ 40kN振動臺J250水平滑臺TBH-6水平方向可以對應。



總結：



  當加振力不夠時，需要重新選擇加振力大的振動臺，并對應實際現有振動臺參數重新計算。當加振力偏大時，重新選擇加振力小的振動臺，同樣對應實際現有振動臺參數重新計算。盡量做到成本最優化。加振力計算后，再結合前節所述計算位移、速度、加速度、使用頻率范圍，便可基本上確定最合適的振動臺。加振力計算是維護設備安全運行的最基本方式，切記！
