中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

不論何種用途的電鍍錫鋼板及鋼帶，其牌號的表示方法中均包含調(diào)質(zhì)度代號，即硬度等級，可見硬度是評價鍍錫產(chǎn)品質(zhì)量最為關(guān)鍵的指標(biāo)之一。鍍錫行業(yè)主流產(chǎn)品的標(biāo)準(zhǔn)包括中國國家標(biāo)準(zhǔn)、歐標(biāo)、美標(biāo)、國際標(biāo)準(zhǔn)和日標(biāo)，為了區(qū)分各標(biāo)準(zhǔn)對鍍錫板硬度試驗要求的不同，首鋼京唐鋼鐵聯(lián)合有限責(zé)任公司和首鋼集團(tuán)有限公司技術(shù)研究院的檢驗人員對國內(nèi)外的鍍錫板硬度試驗標(biāo)準(zhǔn)進(jìn)行了對比分析。

1鍍錫板硬度試驗標(biāo)準(zhǔn)體系概述

以國內(nèi)外鍍錫板產(chǎn)品的相關(guān)標(biāo)準(zhǔn)為依據(jù)，結(jié)合標(biāo)準(zhǔn)中硬度試驗部分，匯總了鍍錫板硬度試驗標(biāo)準(zhǔn)體系，見表1。

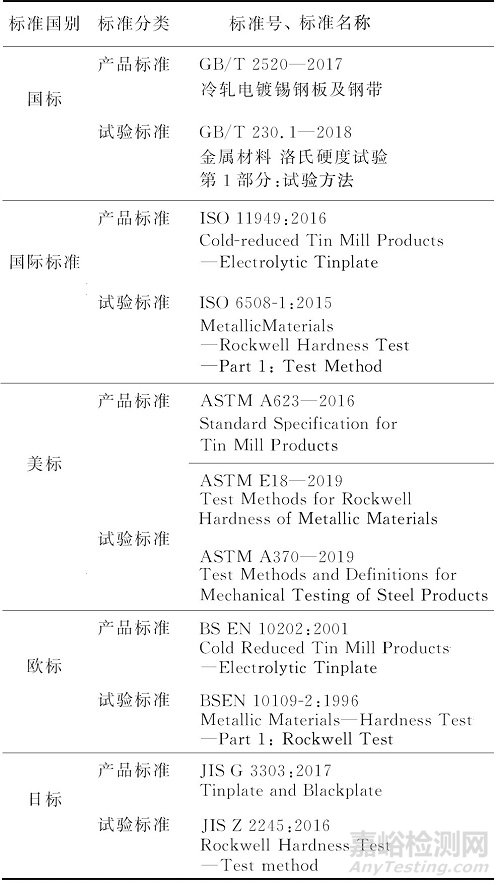

表1 鍍錫板硬度試驗標(biāo)準(zhǔn)體系

2硬度試驗標(biāo)準(zhǔn)方法差異分析

考慮鍍錫板硬度試驗的整個流程，從取樣要求、設(shè)備要求、試樣處理、標(biāo)尺選擇、數(shù)據(jù)處理等5個方面，對國內(nèi)外試驗標(biāo)準(zhǔn)之間的差異進(jìn)行對比分析。

取樣要求

鍍錫板硬度試驗與取樣方向無關(guān)，通過對試樣數(shù)量、取樣位置和試樣尺寸的對比可知，除了美標(biāo)未明確檢驗要求之外，國內(nèi)外檢測標(biāo)準(zhǔn)對試樣數(shù)量和取樣位置的要求基本一致，均為2個試樣，邊部和中部取樣，其中歐標(biāo)對試樣的尺寸有要求，要求尺寸為125mm×125mm，具體見表2，給歐標(biāo)客戶認(rèn)證、供貨時應(yīng)特別關(guān)注。

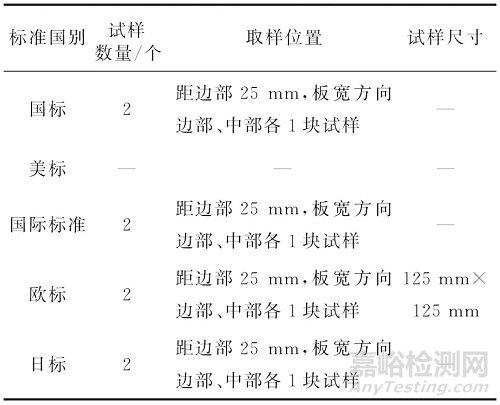

表2 不同標(biāo)準(zhǔn)對試樣的要求

設(shè)備要求

鍍錫板硬度試驗設(shè)備的關(guān)鍵是壓頭類型和砧座類型。對各標(biāo)準(zhǔn)方法進(jìn)行對比可知，國內(nèi)外鍍錫板試驗標(biāo)準(zhǔn)對砧座類型的要求一致，均為金剛石砧座；壓頭類型包括2種，國標(biāo)、歐標(biāo)和日標(biāo)均要求使用直徑1.5875mm鋼球壓頭，美標(biāo)和國際標(biāo)準(zhǔn)要求使用直徑1.5875mm的硬質(zhì)合金球壓頭，具體見表3。

進(jìn)一步比較鋼球壓頭和硬質(zhì)合金球壓頭的試驗結(jié)果發(fā)現(xiàn)，兩種壓頭得出的硬度試驗結(jié)果有所不同。所以針對不同國家客戶的鍍錫板檢驗，應(yīng)注意壓頭不同會對硬度試驗結(jié)果有影響。

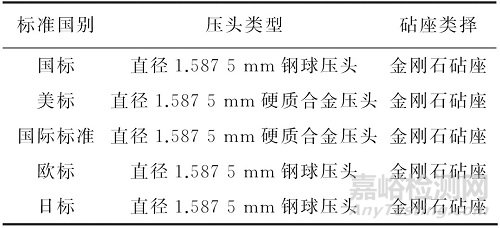

表3 不同標(biāo)準(zhǔn)對設(shè)備的要求

試樣處理

對鍍錫板試樣在試驗前的前處理操作進(jìn)行對比分析可知，國標(biāo)和美標(biāo)未明確熱處理要求，而其他標(biāo)準(zhǔn)對于有時效的試樣則要求進(jìn)行熱處理；歐標(biāo)要求硬度試驗前，進(jìn)行脫錫、打磨處理，除歐標(biāo)外，其他標(biāo)準(zhǔn)正常試驗時不要求脫錫，不要求打磨，除非對試驗結(jié)果產(chǎn)生異議時才需要脫錫、打磨處理。具體見表4。

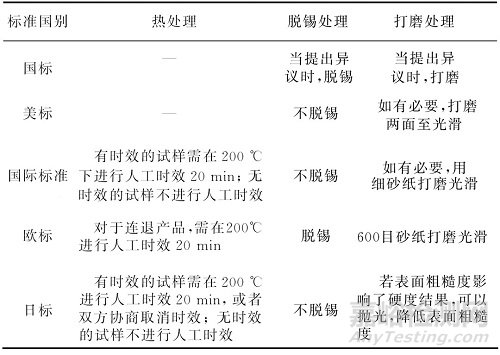

表4 不同標(biāo)準(zhǔn)對試樣處理的要求

標(biāo)尺選擇

對鍍錫板硬度試驗需要設(shè)定的標(biāo)尺進(jìn)行標(biāo)準(zhǔn)間的對比分析可知，鍍錫板硬度試驗標(biāo)尺的選擇依據(jù)來源于試樣的厚度規(guī)格，國標(biāo)與日標(biāo)參數(shù)要求一致，國際標(biāo)準(zhǔn)與歐標(biāo)參數(shù)要求一致，美標(biāo)獨立要求，也就是說，0.2~0.22mm厚度規(guī)格的試樣，具體見表5。按照不同國家的試驗標(biāo)準(zhǔn)進(jìn)行試驗，選擇標(biāo)尺的要求可能不一致，導(dǎo)致最終硬度試驗結(jié)果存在差異。

表5 不同標(biāo)準(zhǔn)對標(biāo)尺選擇的要求

數(shù)據(jù)處理

對不同標(biāo)準(zhǔn)硬度試驗結(jié)果的計算、數(shù)據(jù)的修約、數(shù)據(jù)的轉(zhuǎn)換、異常數(shù)據(jù)的處理等進(jìn)行對比分析，如表6可知，所有標(biāo)準(zhǔn)均要求每個試樣打3點取平均值，且轉(zhuǎn)換依據(jù)均為專用的轉(zhuǎn)換表；在數(shù)據(jù)修約方面，以試驗標(biāo)準(zhǔn)中硬度標(biāo)尺的表示格式和硬度轉(zhuǎn)換表為依據(jù)，試驗數(shù)據(jù)至少精確至0.5，最終結(jié)果修約至整數(shù)。

各標(biāo)準(zhǔn)中只有國標(biāo)對數(shù)據(jù)異常情況的識別判斷和處理做了規(guī)定：“3點極差大于1.0時，應(yīng)再追加測定2點，然后去掉5點中的最大值和最小值，再求出3點平均值，作為試驗值；硬度為2個試樣的平均值，允許其中一個試驗值超出規(guī)定允許范圍1個單位”，以確保硬度試驗數(shù)據(jù)更加規(guī)范、可靠。其他標(biāo)準(zhǔn)均未對該方面做出規(guī)定。

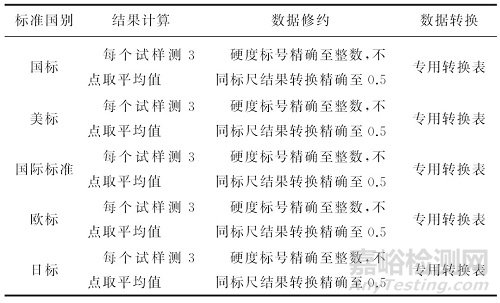

表6 不同標(biāo)準(zhǔn)對數(shù)據(jù)處理的要求

結(jié)語

由國內(nèi)外鍍錫板硬度試驗標(biāo)準(zhǔn)的對比分析結(jié)果可知，在試驗標(biāo)尺的選擇、壓頭類型的選擇、表面錫層及表面處理方面，各國標(biāo)準(zhǔn)存在一定差異。無論是鍍錫板的生產(chǎn)方還是使用方，均應(yīng)注意標(biāo)準(zhǔn)的識別，使供需雙方在進(jìn)行鍍錫板硬度試驗時執(zhí)行的標(biāo)準(zhǔn)統(tǒng)一。
