本文提出了一種相控陣雷達天線諧波輻射發射改進型現場測試方法,并基于ITU-R SM.329-11-2011和MIL-STD-461G-2015標準,進行了天線的諧波輻射發射指標實測。結果表明:改進型現場測試方法在雷達天線有效輻射功率測定,分辨率帶寬設置等方面,比基于微波暗室的測量方法,有更好的可操作性和可行性。
上期介紹了相控陣天線諧波輻射發射測試基本情況和理論基礎(http://www.bowken.cn/news/1920916.html)本文重點介紹改進型現場測試方法和具體實例。
2.相控陣雷達天線諧波輻射發射改進型現場測試方法

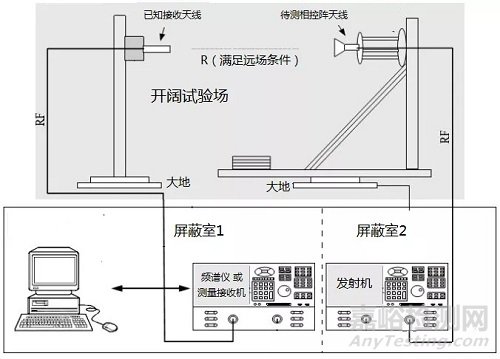

傳統微波暗室測量方法由于遠場條件受限,不能滿足相控陣雷達天線的天線諧波輻射發射測量的需求。本文提出了一種改進型諧波輻射發射測試方法,如圖2所示。圖中,待測相控陣天線陣面安裝在外部聯調現場或開闊場中,已知性能參數的EMC接收天線組件(包括10kHz-30MHz單極振子天線、30MHz-200MHz雙錐天線、200MHz-1GHz對數周期天線、1GHz-18GHz雙脊喇叭天線、18GHz-40GHz角錐喇叭)與待測天線等高架設。兩天線分別由盡可能短的高性能射頻屏蔽線纜與發射機和EMI測量接收機可靠互聯。EMI接收機與自動控制系統放置在屏蔽室1中,待測相控陣天線的發射機放置在屏蔽室2中。

圖2 改進型相控陣天線諧波輻射發射測試示意圖
傳統方法對被測天線的物理尺寸和工作頻段要求不高,但是測試空間內本底電磁環境較好,但較難獲取理想的諧波發射抑制度,而改進型測量方法對被測天線的物理尺寸和工作頻段沒有特殊限制,且較易于滿足遠場測試條件,在較小的分辨率帶寬條件下,即可獲取較理想的諧波發射抑制度。
MIL-STD-461G-2015以及ITU SM.329-2011中規定的雜散域無用信號暗室測試方法中包含信號功率90%的推薦的必要帶寬為:10MHz-30MHz頻段的帶寬為10kHz,30MHz-1GHz頻段的帶寬為100kHz,1GHz-40GHz頻段的帶寬為1MHz。在實際開闊場測試中,較高帶寬會導致測試不準確,基波與諧波會被本底信號淹沒,因此本文推薦全頻段測試的必要帶寬為50kHz或更低。在實際開闊場測試過程中,應先對空間損耗和天線增益進行修正,并且需要在相控陣天線方向圖的方位角和仰角上對諧波發射進行搜索,以測量最大的諧波信號電平值。
3.案例分析
本文以某型相控陣雷達天線為例,其天線基本參數如下:天線陣面最大物理尺寸D為150cm,發射信號中心頻率F為8.8GHz,對應工作波長為3.41cm,接收用的雙脊喇叭天線為最大物理尺寸d為24.2cm。由公式(4)計算的最小遠場測試距離R為88.99m,本次諧波輻射發射測試實際選擇遠場測試具體為100m。

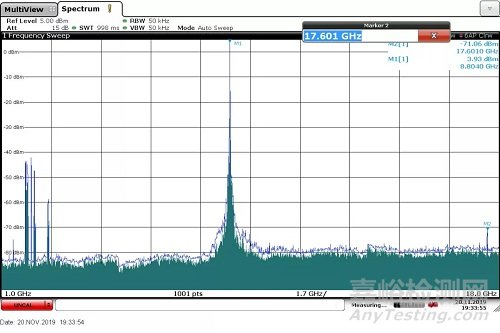

(a)垂直極化,1GHz-18GHz

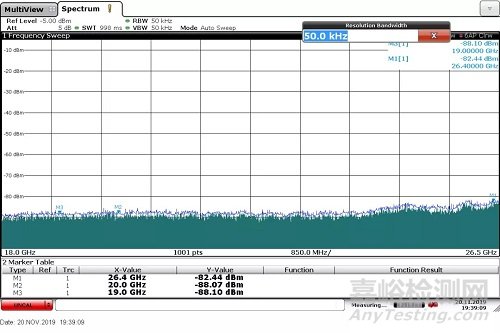

(b)垂直極化,18GHz-26.5GHz
圖3 相控陣天線諧波輻射發射測量曲線(F=8.8GHz,RBW=50kHz)
圖3所示為基于改進型現場測試方法測試的相控陣天線諧波輻射發射測量曲線。圖中分析可知,最小分辨率帶寬設置為50kHz,基波、二次諧波和三次諧波接收機實測讀數分別為3.93dBm、-71.06dBm和-82.44dBm。校準的接收天線因子在基波和二、三次諧波處分別為37.1 dB(1/m)、46.3dB(1/m)、39.5 dB(1/m),由公式(12)和公式(13)計算的相控陣諧波抑制度,如表1所示。

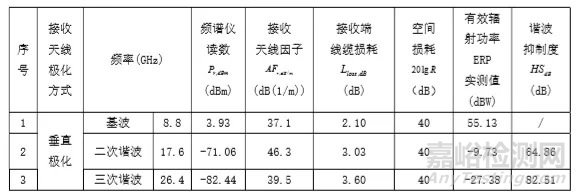

表1 相控陣天線諧波發射抑制測量數據一覽表

結果分析可知,10kHz-40GHz頻段內,該型相控陣雷達天線的諧波輻射發射二次諧波抑制度約為65dB,三次及高次諧波抑制度高于80dB。側面也驗證了改進型諧波輻射發射抑制測試方法具有較好的工程可操作性與可行性。
結論與建議
本文提出了一種基于開闊場的相控陣雷達天線諧波輻射發射改進型測試方法,構建了相控陣雷達天線諧波測試系統,并以某型相控陣雷達天線諧波輻射發射測試為例,驗證了該方法在雷達天線有效輻射功率測定,分辨率帶寬設置等諧波輻射發射測試細節等方面,具有較強的工程可行性。
