中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

我公司生產(chǎn)的某整流罩裝配型架在試驗過程中出現(xiàn)拉緊器螺桿與螺套咬死問題。螺桿材料為規(guī)格φ45mm×220mm的40Cr鋼，螺套材料為規(guī)格φ35mm×300mm的45鋼，二者均進行調質處理，螺桿硬度要求28~32HRC，螺套硬度要求24~28HRC。為分析螺套、螺桿卡滯失效原因，預防同類故障再次發(fā)生，對失效的螺套、螺桿進行了宏觀微觀特征、金相組織、硬度及化學成分分析，判定卡滯原因。

一、宏觀分析

卡滯部位螺紋副被剖開，螺套、螺桿螺紋宏觀形貌如圖1所示，目視可見螺套螺紋由內端面計第1~4道螺紋存在明顯的變形及損傷痕跡，呈擠壓、磨損形貌，與螺套匹配的螺桿螺紋也有4道存在明顯的變形及損傷痕跡。

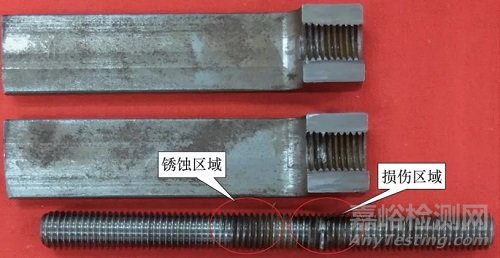

圖1  螺桿、螺套螺紋宏觀形貌

螺桿、螺套螺紋損傷區(qū)域放大宏觀形貌如圖2所示，其中螺套、螺桿螺紋損傷最嚴重部位可見物質轉移、堆積現(xiàn)象。

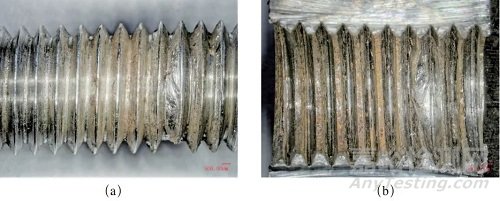

圖2  螺桿、螺套螺紋損傷區(qū)域宏觀形貌

此外，螺套所有螺紋表面均存在明顯的銹蝕痕跡，螺桿螺紋有兩段區(qū)域（包括損傷部位、長度與螺套螺紋總長度相當）表面存在明顯的銹蝕痕跡，該兩處銹蝕區(qū)域應是螺套、螺桿在配合狀態(tài)下停留較長時間所形成。

二、微觀分析

掃描電鏡下觀察，螺紋損傷部位呈擠壓、磨損形貌，可見物質轉移、堆積，損傷表面未見嵌入的外來多余物，螺桿、螺栓損傷區(qū)域微觀形貌分別如圖3、圖4所示。

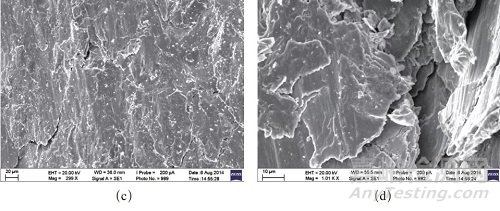

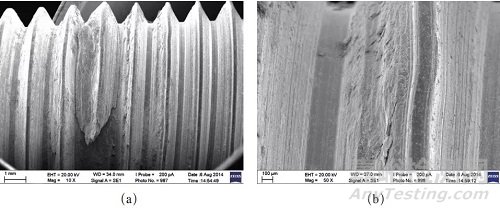

圖3  螺桿損傷區(qū)域微觀形貌

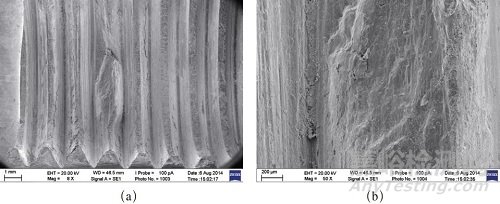

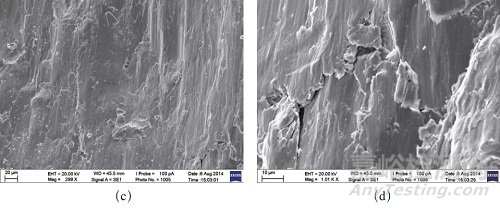

圖4  螺套損傷區(qū)域微觀形貌

損傷表面能譜分析后發(fā)現(xiàn)，主要含有Fe及少量Cr、Mn元素，未見其他異常元素。螺紋表面銹蝕區(qū)域存在泥紋狀腐蝕產(chǎn)物，能譜分析除基體元素外含有較高的O、Cl元素，螺紋表面微觀形貌如圖5所示。

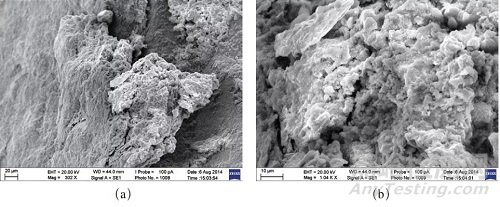

圖5  螺紋表面腐蝕產(chǎn)物形貌

三、金相及硬度分析

從螺桿螺紋段及螺套非螺紋段分別截取部分試樣進行金相分析，二者組織均為淬火+回火組織，其中螺桿組織中可見沿晶界分布的網(wǎng)狀鐵素體，分別如圖6、圖7所示；存在沿晶界分布的網(wǎng)狀鐵素體，可能是淬火溫度低或保溫時間不足，造成鐵素體未完全轉變?yōu)閵W氏體，導致淬火后機體內殘留鐵素體。

圖6  螺桿顯微組織形貌     圖7  螺套顯微組織形貌

對金相試樣進行顯微硬度測試，硬度低于設計要求，測試結果見表1。

表1  顯微硬度測試結果

表面硬度不足，可能與回火溫度過高，造成馬氏體分解而降低硬度有關。對螺桿拉環(huán)、螺套端面的中部進行了維氏硬度測試，心部硬度明顯低于設計要求，測試結果見表2。

表2  心部硬度測試結果

心部硬度不足，應與冷卻不當有直接的關系，包括淬火前預冷時間過長，淬火冷卻介質控制不當，在介質中冷卻時間過短等。

四、化學成分分析

零件熱處理后基體硬度不足，除熱處理工藝控制不當外，還應考慮零件的原材料化學成分，尤其是碳含量的影響。對失效螺桿、螺套進行化學成分檢測，結果見表3，分析結果表明螺桿與螺栓所用材料均與設計標準要求相符。

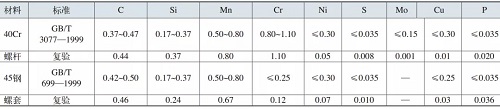

表3  螺桿、螺套原材料化學成分（質量分數(shù)）  （%）

五、結束語

（1）損傷區(qū)表面、腐蝕產(chǎn)物能譜分析結果表明所用材料的主成分未見異常，螺桿、螺套原材料化學成分復驗均符合GB/T 3077—1999和GB/T 699—1999要求。

（2）金相及硬度分析結果表明螺桿、螺套均為淬火+回火組織，硬度均低于設計要求，其中螺桿組織中可見沿晶界分布的網(wǎng)狀鐵素體，螺桿、螺套心部硬度明顯不足，應是熱處理工藝控制不當所致。

（3）螺桿與螺栓發(fā)生卡滯的原因是由于二者匹配螺紋局部區(qū)域發(fā)生粘著磨損所致，發(fā)生粘著磨損的原因應與材料硬度偏低及使用過程中匹配螺紋發(fā)生腐蝕等因素有關。
