01、位移和大位移

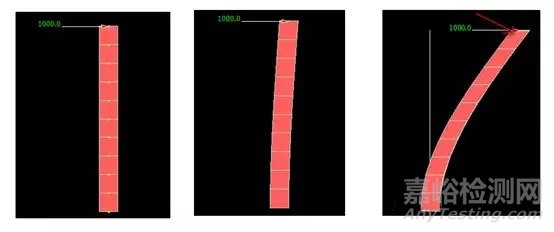

小位移在利用歐拉公式計算時，屬于線彈性計算，忽略了結構的變形對結構的影響，結構的剛度矩陣是不變的。而實際上，結構的變形是可以影響荷載的作用效應的，如下圖所示。

對桿件施加一定的荷載后，桿件會產生相應的變形，在這個變形的基礎上，荷載會繼續作用在這個（剛度矩陣）已經改變的桿件上，從而導致二階變形。

為了更好理解，用銀行利息的例子比喻一下這個現象。比如，拿一萬元錢作為荷載，施加到銀行這個桿件上，那么它會產生相應的利息。之后在這個本金加利息的基礎上，再次對銀行施加荷載以獲取進一步的利息。這就是大位移：幾何非線性的，考慮了結構變形的影響。小位移和大位移的計算公式如下。

移應變關系：

小位移：

大位移：

載荷位移關系：

線性：

非線性：

式中，KE為彈性剛度矩陣，跟彈性模型、截面特性有關；KG 為幾何剛度矩陣，與結構形狀、外荷載有關。

02、幾何剛度

在大位移計算中，考慮了結構變形對荷載作用效應的影響，也就是結構剛度的改變，于是引入幾何剛度的概念。

同樣用一個比喻來幫助大家理解幾何剛度的概念，就是拔河。

在大家的感性認識中，繩子在張緊（受拉）狀態下的剛度是不是要比松弛（不受力）狀態下的剛度大呢？而實際上，繩子的彈性剛度是沒有改變的，所以隨著外力的改變，我們引入幾何剛度來描述這一現象。

03、計算原理

Midas的線性屈曲分析可計算包含桁架單元、梁單元、板單元、實體單元的結構的臨界荷載系數和相應的屈曲模態，結構的靜力平衡方程如下。

式中，[K ] 為結構的彈性剛度矩陣，[KG ] 為結構的幾何剛度矩陣，{U } 為結構的位移，{P } 為作用在結構上的荷載。

結構的幾何剛度矩陣由各單元的幾何剛度矩陣構成，各單元的幾何剛度矩陣與構件的內力相關。

式中，為各構件的幾何剛度矩陣，F(xiàn) 為構件內力。

將幾何剛度矩陣用臨界荷載系數與使用初始荷載計算的幾何剛度矩陣的乘積表示，如下：

式中，α 為臨界荷載系數，[KG ] 為使用失穩分析所用的初始荷載計算得幾何剛度矩陣。

上述平衡方程失穩的條件是存在奇異解，即等效剛度矩陣的行列式的值為零。

非穩定的平衡狀態：

失穩狀態：

穩定狀態：

即線性屈曲分析就是解下式的特征值，屈曲分析中的特征值就是臨界荷載系數。

式中，λi 為特征值（臨界荷載系數）。

所謂臨界荷載，就是初始荷載乘以臨界荷載系數的荷載值，表示結構作用臨界荷載時結構會發生屈曲（失穩）。結構失穩時常伴隨大位移變形和材料屈服，所以屈曲分析常要求考慮幾何非線性線或材料非線性。
