沖擊載荷是指外載荷隨時間變化迅速的載荷。它是與時間相關的載荷，且在很短的時間內，載荷值就會急劇增大或急劇減小，比如現實生活中的緊急剎車、碰撞、打擊等。當物體的局部位置受到?jīng)_擊時，這種擾動就會逐漸傳播到未擾動的區域，該現象稱為應力波的傳播。一石激起千層浪就是對沖擊作用的一種形象描述，由此可見，沖擊與振動相關。



理論力學中的例題

如圖1-a所示的礦井提升設備，罐籠的質量m=8000kg，以勻速V0=5m/s下降，當鋼絲繩上段突然被天輪B(小輪)卡住時，求因此產生的振動所引起的繩的最大拉力Fmax。鋼絲繩的剛性系數k=2000kN/m；鋼繩質量或略不計。





圖1 提升機構原理簡圖

當繩的上端突然被卡住時，由于罐籠的慣性和繩的彈性使系統作自由振動，簡化后的力學模型如圖1-b所示。根據胡克定律，若能計算出繩產生振動后的最大變形量，便可求得繩的最大拉力。



設繩的靜變形為δs 自由振動的振幅為A，則最大變形為：



其中

而

振動的初始條件為t=0 時，x0=0，v0=5m/s，代入后得到繩的最大變形為：

因此，鋼繩的最大拉力為

由此可見，當鋼繩被卡住或因緊急事故急剎車將卷筒卡住時，由于振動所引起的鋼絲繩的最大拉力為正常情況下勻速升降時的8倍。為了降低繩由于振動所引起的最大拉力值，一般是在繩與罐籠聯接處加一緩沖彈簧使振動系統的剛度系數減小，從而達到降低繩最大拉力值的目的。



在該算例的分析和求解過程中，求解的關鍵是將罐籠卡住瞬間的運動簡化為自由振動，其簡化的理由是鋼繩具有彈性，可等效為一根彈簧，上端約束，下端自由。這樣，求出鋼繩的最大振幅，然后根據胡克定律計算出形變荷載FA。其中，F(xiàn)A 與物體的原始運動速度、質量（慣性）和鋼繩的剛性系數正相關。在此題中鋼繩被卡住時，物體運動速度降為了0，其改變量為v0；如果鋼繩不是被卡死，只是短時間內的速度改變量很大，鋼繩會產生振動嗎？鋼繩受力又如何變化呢？什么樣的切換速度才是最優呢？

Fmax 可作為鋼繩極限安全系數的校核載荷輸入，而FA/F0 則是載荷的變化率，在此負荷的改變率

由此可見，載荷的改變率與鋼繩的固有頻率相關，也可看出結構的固有頻率在結構動力學分析中重要性。對于確定的機械結構來講，v0 的大小是重要的變量；或者說，結構的運動狀態改變速率決定著結構零件內部的應力狀態?，F(xiàn)實的材料都不是理想的剛體，而是具有一定彈性和應力承載極限。因此，對于確定的結構，其能承受的負荷改變率是具有上限的；但在設計時，結構的K 值是調節系統承受負荷改變能力的重要參數和手段。



實際中，出現上述的情況時，罐籠下端是自由的，那它只能有上下方向的自由振動嗎？通常鋼繩相對較軟，會不會出現前后左右的擺動呢？或者說是這兩種振動的合成運動？或者說兩種運動存在時序關系，但從鋼繩的安全角度來講，上下方向的振動沖擊危害最大。若是實際問題則有必要進行深入思考和分析的。



沖擊載荷對結構的作用

在solidworks simulation Premiun 教程中有這樣一個算例：研究一根鋼質彎管在受450N 瞬態載荷時的動態響應，案例運用線性動力模塊進行分析求解。



1. 靜態算例

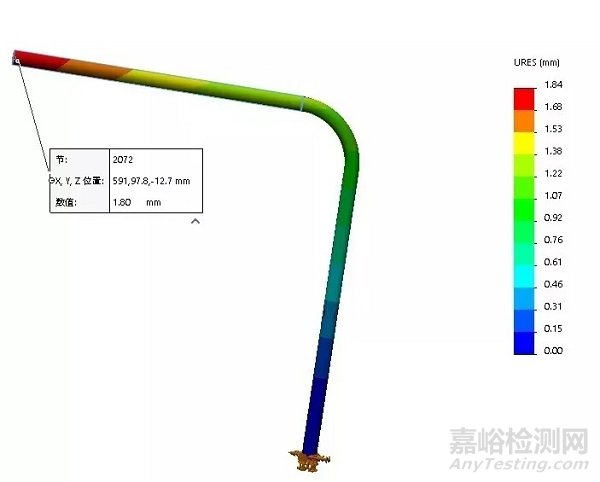

圖2 靜態算例計算結果



在靜態恒定加載條件下彎管前端的最大位置是1.84mm。



2. 緩慢加載



當載荷加載方式改為：0.5s 內作用力從0緩慢上升至450N，忽略阻尼效應。計算得到的位移值在1.9mm 左右振動，振幅較小，不足0.1mm。該求解結果與靜態計算基本一致。

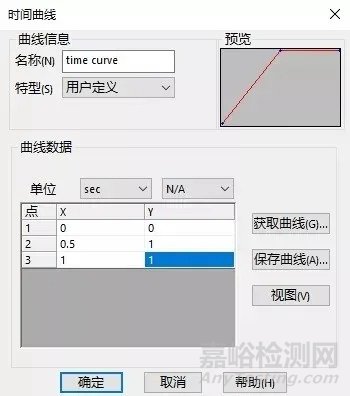

圖3 緩慢加載載荷設置

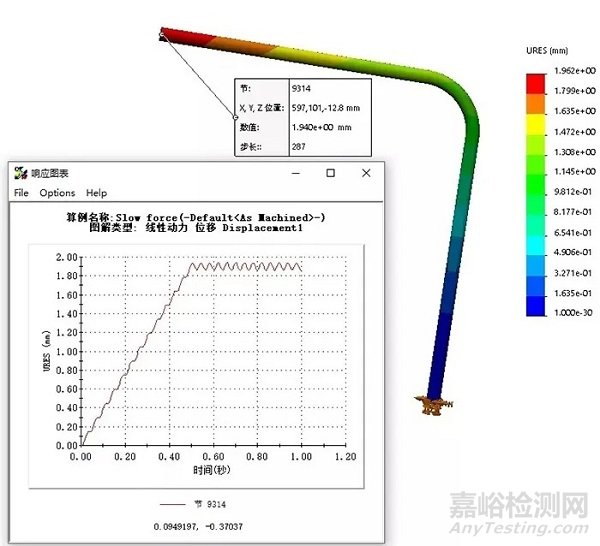

圖4 緩慢加載計算結果



3. 急速加載



當在載荷加載方式改為：0.05s內作用力從0緩慢上升至450N，或略阻尼效應。計算得到的位移值也大致在1.9mm左右振動，但振幅約為0.4mm。

圖5 急速加載載荷設置

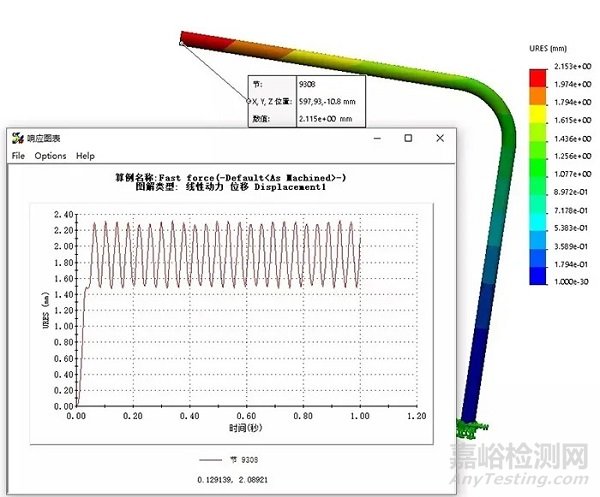

圖6 急速加載計算結果

從線性動力的計算結果來看，在緩慢加載條件下結構的變形與靜態計算結果一致，然而加載速度變快后結構的變形與靜態計算存在較大的差異，并呈現出明顯的振動特征，構件內部的應力狀態也會呈現出對應的變化。產生振動的原因是結構或者組成結構的材料具有彈性，但當沖擊載荷的變化足夠快、足夠大，那么結果可能就直接導致結構的破壞，形成不可恢復的形變，比如子彈擊穿鋼板。如果把板、殼以及梁之類的結構響應除外，只考慮材料的響應問題，大致可以分為流體力學的，塑性的以及彈性的三個范圍。若外載荷很強，產生的應力超過材料強度幾個數量級，材料呈現流體狀態，可以忽略強度響應，把介質作為非粘性可壓縮流體處理，可以把三個狀態變量聯系起來用一個狀態方程來描述本構關系。這種把高壓下的固體當作可壓縮流體來處理的方法稱為流體力學方法。



當外載荷產生的應力低于材料的屈服點，材料表現彈性行為，線性胡克定律適用。在這個范圍內對于不同的加載條件已經得到了許多精確的數學解，這也是常規產品設計中經常面對和需要控制的區間。



當施加的載荷強度增加時，材料進入塑性范圍，包括大變形，產生熱以及不同機理的斷裂等，問題相當復雜。

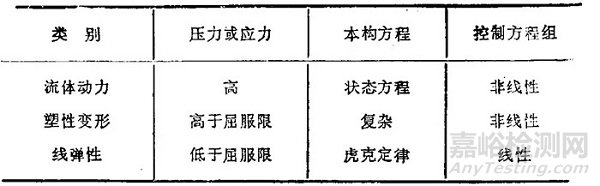

表1 材料響應的三個范圍

如果在介質的某個部位突然發生一種狀態的擾動，例如桿端受到了沖擊，使得該處的應力突然升高，和周圍介質之間產生了壓力差，這種壓力差將導致周圍介質質點投入運動，處于運動的質點微團的前進又進一步把動量傳遞給后繼的質點微團并使后者變形。像這樣，一點的擾動就由近及遠地傳播出去不斷擴大其影響，這種擾動的傳播線性就是應力波。通常的聲波、超聲波、地震波、爆炸產生的沖擊波等，都是應力波。



固體中的應力波通常分為縱波和橫波兩大類，縱波包括壓縮波和拉伸波。壓縮波的傳播有一個特點，即擾動引起的介質質點的運動方向和波的傳播方向一致，而拉伸波后介質質點的運動方向和波的傳播方向相反。此外，也還有介質質點的縱向運動和橫向運動結合起來的應力波，例如彈性介質中的表面波。載荷作用時間短，即載荷變化快，且受力物體的加載方向的尺寸足夠大時，應力波的傳播就顯得特別重要。在這種情況下，材料對外載荷的動態響應必須通過應力波來研究。結構的動態響應主要表現在結構的變形并隨時間的發展，最終引起結構的斷裂、貫穿或破壞。這類問題稱為結構動態響應。一般說來、材料準靜態試驗的應變率為10-5~10-1s-1量級，而沖擊試驗的應變率范圍是102~1044s0-4，甚至達到1006s-1。材料力學的力學性能往往與應變率有關，隨著應變率提高，材料的屈服極限、強度極限提高，延伸率降低、屈服滯后和斷裂滯后等等。因此，材料在沖擊載荷作用下的力學響應與靜載不同，另一個原因是材料本構關系和應變率的相關性。



流體中的沖擊

沖擊的現象不僅在固體領域存在，流體領域也有類似的現象。水錘（又稱水擊）是一種形象的說法，它是指管道內的流體在開關泵、閥門或其他部件時，所產生的一種流量和壓力的急劇升高和降低交替變化的波動現象。壓力波動和流量波動沿著管道傳播，就像是由水形成的錘子一樣在敲打壁面，因此叫做水錘。這個水力過程又稱為過渡過程，或者稱為壓力瞬變流。它是由于水流的動量急劇變化而引起的，會對泵的部件和管道產生很大的沖擊力。



水錘發生的物理原因主要是液體具有慣性和壓縮性。液體慣性使得液體維持原有的運動狀態，流速突然改變將導致液體壓縮或膨脹而使壓強急劇變化；反之，液體兩側受力變化也可導致流速改變。一般來說，輸水管道系統中過渡過程的起因大體有：啟泵和停泵、機組轉速發生變化或運行不穩定，動力故障，空氣進入泵或管道系統，泵內發生回流，閥門啟閉，線路分流，集流等。例如，在閥門關閉的瞬間，后續水流在慣性的作用下，水力迅速達到最大，并產生破壞作用，這就是正水錘。水錘現象廣泛地存在于長管線輸水、城市供水、供熱網絡、生物醫學、水電站水輪機甩負荷，火電站和核電站的冷卻和循環系統中。

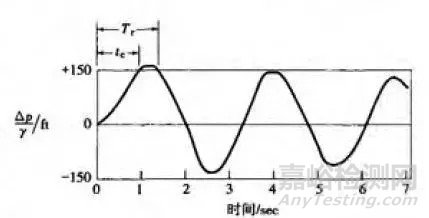

圖7 忽略管道摩擦和阻尼的水錘[5]

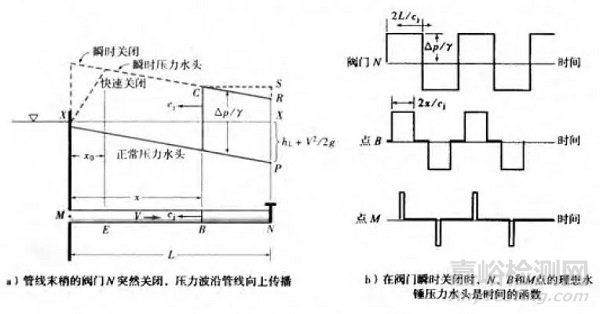

圖8 閥門快速關閉時閥門上實際壓強變化的曲線[5]



有感沖擊

記憶里，沖擊這個力學概念最早應該出現動量定理的學習中。動量定理常用在碰撞過程。在這一過程中，相互作用力往往很大且隨時間改變，這種力通常叫做沖力，并有Fdt=dP。根據該定理，物體撞擊過程中，動量改變越大，作用時間越短，沖力F 就越大，給相互碰撞物體造成的運動狀態或形態改變量也就會越大。在結構動力學中的沖擊所關注的重點是，被沖擊物體或系統的形變或動力學響應問題。



在“控制理論”中，一個質量-彈簧-阻尼組成的一般機械系統的輸入、輸出關系為二階微分方程，其方程正是“機械振動理論”中的一般機械系統振動方程。該方程的結構形式還同LRC 電路的輸入、輸出關系的二階微分方程一致。相似的數學模型必然有相似的求解過程和相似特性的解，這樣就可以將外載荷——沖擊力看作是一個系統的輸入信號，系統接收信號后會產生相應的響應，即作用結果。對于確定的結構或系統，通過對外載荷或輸入信號的控制，就能控制結構或系統的響應形態，或者根據特定載荷在結構或系統的響應特性研究結構的特征，比如固有頻率。由此，在對控制理論、電路、機械系統學習和實踐中有些方法是可以借鑒，并實現“他山之石可攻玉”的效果。



結構或系統突然遭受沖擊時會產生一定程度的振蕩，形成一個階躍響應，就像我們生活中某天突然遇到不順心的事情情緒和行為會波動一樣。同時，實際的結構或系統總會有個承受的極限，即強度極限，因此，如何避免其遭受沖擊或控制其遭受沖擊的程度，確保結構的功能正常和結構完整就是產品中的一項重要任務。



至此，個人能夠看懂并理解的這方面內容還是很膚淺的，僅此一窺，該系統的學習內容之多、難度之大、涉及面之廣……已給自己造成了不小的沖擊。學習之路任重而道遠，吾將竭力求索，更是歡迎指教。



參考文獻：

[1] 楊維纮 編著力學與理論力學，上冊[M]，北京：科學出版社，2008

[2] 龍馭球 等編著結構力學I (第3版)[M]，北京：高等教育出版社，2012.8

[3] 郝桐生 編著理論力學(第3版)[M]，北京：高等教育出版社，2003.9(2008重印)

[4] 陳超祥，胡其登主編 solidworks simulation Premiun 教程(2015版)[M]，北京：機械工業出版社，2015.7

[5] E.約翰芬納爾(美) 等編著 流體力學及其工程應用(第10版)[M]，錢翼稷，周玉文 等譯，北京：機械工業出版社，2005.11

[6] 馬曉青 編著沖擊動力學[M]，北京：北京理工大學出版社，1992.7

[7] 唐寅. 水錘的研究與防護[D]. 武漢科技大學, 2008.
