您當前的位置：檢測資訊 > 科研開發

橡膠硬度的測試方法

嘉峪檢測網        2020-10-13 09:42

橡膠硬度是指在規定的條件下把規定形狀的壓針壓入被測材料而形成壓入深度，再把壓入深度轉換為硬度值。



目前主流的橡膠硬度測試方法有邵氏硬度和國際硬度。



1.     邵氏硬度

標準

GB/T 531.1-2008

GB/T 2411-2008

&ISO 7619-1：2004

&ISO 868：2003

硬度計類型

A型

D型

AO型

AM型

A型

D型

硬度計選擇

D型≤20

A型≥90

A型≤20

樣品厚度<6mm

D型≤20

A型≥90

壓針伸出量

硬度為0時

2.50±0.02

2.50±0.02

2.50±0.02

1.25±0.01

2.50±0.04

2.50±0.04

硬度為100時

0

0

0

0

0

0

彈簧試驗力

550+75HA

445HD

550+75HAO

324+4.4HAM

550+75HA

445HD

標準允差/mN

±37.5

±222.5

±37.5

±8.8

±75

±445

砝碼/kg

1+0.10

5+0.50

1+0.10

0.25+0.050

1

5

樣品厚度[1]/mm

≥6

≥6

≥6

6>t≥1.5

≥4

≥4

測量位置距邊緣/mm

≥12

≥12

≥15

≥4.5

≥9

≥9

接觸面半徑/mm

≥6

≥6

≥9

≥2.5

≥6

≥6

壓入速度/mm/s

≤3.2

≤3.2

≤3.2

≤3.2

　

　

保持時間/s

硫化橡膠[2]

3

3

3

3

15±1s或1s內

15±1s或1s內

熱塑性橡膠

15

15

15

15

測量位置距離/mm

≥6

≥6

≥6

≥0.8

≥6

≥6

測量次數

5

5

5

5

5

5

取值

中值

中值

中值

中值

平均值

平均值

注：1.對于厚度小于要求的薄片，可以由不多于3層疊加而成。但由疊層試樣測定的結果和單層試樣測定的結果不一定一致。



2. 未知類型橡膠當作硫化橡膠處理。



壓針形狀及尺寸：

橡膠硬度測試方法

A型

橡膠硬度測試方法

D型

橡膠硬度測試方法

AO型

橡膠硬度測試方法

AM型



核查方法：先將其壓在玻璃平板上，調整刻度盤上的讀數為100。推薦使用一套硬度值大約30~90IRHD的標準橡膠塊對其進行校準。



2.     國際硬度



GB/T 6031-2017&ISO 48：2010 　
方法 N H L M
適用范圍 常規試驗 高硬度試驗 低硬度試驗 微型試驗
測量范圍[1]/IRHD 30~95 85~100 10~35 30~95
接觸力 0.3N 0.3N 0.3N 8.3mN
彈簧試驗力 5.7N 5.7N 5.7N 153.3mN
球形壓頭 橡膠硬度測試方法 橡膠硬度測試方法 　橡膠硬度測試方法 　橡膠硬度測試方法
試樣厚度/mm 8~10 8~10 10~15 2±0.5
可疊加，單層≥2 可疊加，單層≥2 可疊加，單層≥2 非標試樣至少1mm
測試點距邊緣距離/mm 根據試樣厚度，詳見備注 ≥2
測量次數 3 3 3 3
取值 中值，整數位 中值，整數位 中值，整數位 中值，整數位

注：1.在85~95IRHD和30~35IRHD范圍內，用方法N測的硬度和用方法H和L測的硬度不完全一致，但差異并不明顯；

2.由于橡膠的各種表面因素，方法N和M測的結果不完全一致；

3.對于高硬度橡膠（>55），國際硬度和邵氏A型硬度的數據有可比性。

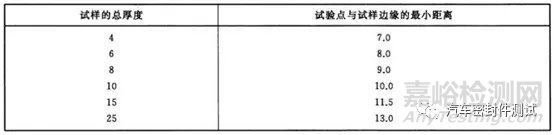

4.方法N、H、L測試點距邊緣距離如下：

橡膠硬度測試方法



測試程序：



在試樣的上、下表面撒上少許隔離粉末（可用滑石粉），把試樣放在一水平剛性支撐表面上，放下壓足與試樣表面接觸。使壓桿和球形壓頭在橡膠上保持5s，然后調整到讀數為100，然后施加壓入力并保持30s，這時可直接測得橡膠國際硬度值。



注：在施加負荷期間，除非儀器有效除去了摩擦力，否則應施加輕微振動

橡膠硬度測試方法
