材料的性能與其微觀結構有著直接的關系。因此在材料的研發過程中，精確表征材料的微觀結構是一項十分重要的工作，其中掃描電鏡和能譜儀是研究材料微觀結構最常用的設備之一。研究者在材料表征的過程力求保證數據的準確性，但有時會出現一些數據異?，F(xiàn)象，給材料表征帶來一些困擾。

來自山東大學的高學平和張愛敏兩位研究人員在半導體材料表征中遇到能譜測試結果異?，F(xiàn)象，異?，F(xiàn)象產生原因可能與加速電壓、電子束流、元素含量、原子序數、設備靈敏度等多種因素有關。為了準確了解異?，F(xiàn)象產生的原因，并提出合理的解釋，研究人員利用原子力顯微鏡(AFM)，蒙特卡洛模擬(Monte Carlo Simulation)軟件以及掃描電鏡配置的能譜儀等設備對此異?，F(xiàn)象進行了分析。

01異?，F(xiàn)象描述

表征材料為在SiO2基體上用電化學沉積銀涂層，利用日立SU-70場發射掃描電鏡上配置的能譜儀進行成分表征時，結果出現異常。加速電壓為15kV時，測試結果只有銀元素與硅元素，沒檢測到氧元素；加速電壓為10kV時，測試結果只有銀元素，基底二氧化硅中的硅、氧元素探測不到，如圖1所示。

 針對這一異?，F(xiàn)象，筆者采用掃描電鏡、能譜儀、NanoIR2-fs型AFM以及蒙特卡洛軟件模擬電子束綜合分析該問題的產生原因。

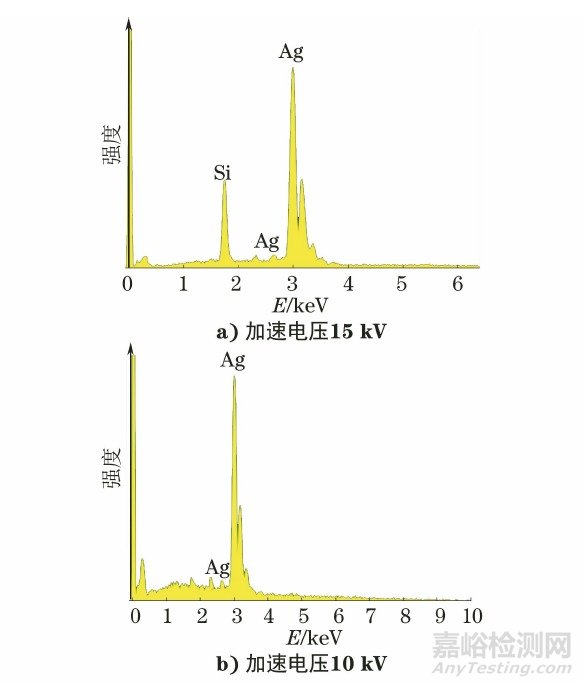

圖1 不同加速電壓時SiO2基體沉積銀涂層的能譜

02樣品涂層厚度表征

多層膜厚度的定量表征是分析測試領域的一個難點問題，部分研究者將樣品切斷于掃描電鏡下觀察斷口形貌，進而測量涂層厚度。但此方法存在斷口不整齊、涂層撕裂甚至涂層脫落等問題，導致涂層厚度測量不準確。筆者采用AFM定量測試涂層厚度，高度分辨率可達到0.2nm。

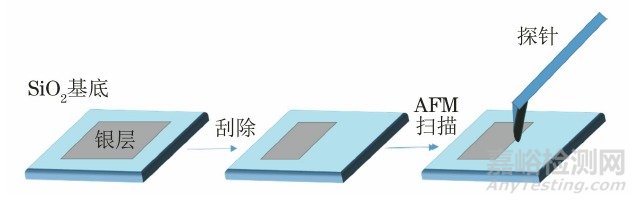

圖2 AFM測量表面銀層厚度示意圖

首先，將樣品表面部分納米銀涂層用刀片輕輕刮除，如圖2所示，然后將樣品置于AFM 樣品臺上，先通過光學顯微鏡找到樣品中銀層被刮除的界面，在界面處掃描，根據樣品表面高度信息，測試得到銀層的厚度，如圖3所示。根據原子力顯微鏡圖片高度信息，計算得到銀層厚度為400nm。

圖3 表面銀層厚度的AFM測試結果

03蒙特卡洛模擬

利用蒙特卡洛模擬軟件對不同條件下銀層的信號激發情況進行模擬分析。

3.1不同電壓下元素銀的激發深度模擬

      模擬日本日立產SU_70場發射掃描電鏡不同作條件下，銀元素的激發深度。加速電壓為15kV，工作距離為15mm，模擬結果如圖4a)所示；該條件下，銀的激發深度為500nm 左右。加速電壓為10kV，工作距離為15mm，模擬結果如圖4b)所示；該條件下，銀的激發深度為200nm左右。

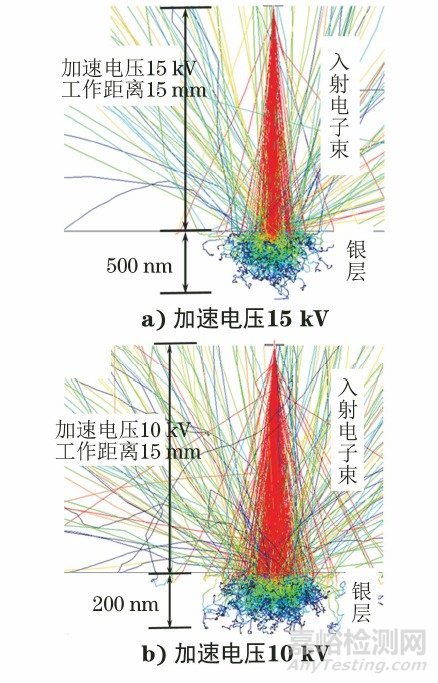

圖4 不同加速電壓下銀元素的模擬激發深度

3.2樣品實際狀態蒙特卡洛模擬

基體SiO2上有銀涂層，厚度為400nm，蒙特卡洛模擬結果如圖5所示；圖5a)顯示10kV的加速電壓下,高能電子束沒能擊穿銀層，因此能譜儀檢測到的元素只有銀。圖5b)顯示15kV的加速電壓下，有部分高能電子束激發到SiO2 基體中，能激發出部分硅和氧的特征X 射線。輕元素氧的特征X射線能量Kα=0.525keV，產率小與能量低，很容易就被400nm厚度的銀層吸收掉，對譜峰結果產生了嚴重干擾；硅元素的特征X 射線能量Kα=1.74keV，Kβ=1.838keV，產率與能量較高，能夠穿透400nm厚度的銀層；因此，只有部分硅元素的特征X射線能夠穿透銀涂層進入能譜探頭，是能譜儀檢測結果中出現銀元素和硅元素的原因。

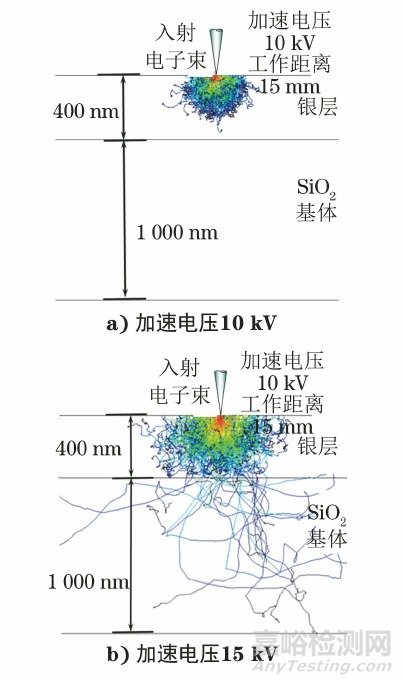

圖5 樣品實際狀態下的蒙特卡洛模擬

結論

氧元素的特征X射線能量Kα=0.525keV，該能量能級較低難以穿透400nm厚度的銀涂層，硅元素的特征X 射線能量Kα =1.74keV，Kβ =1.838keV，能級較高，能夠穿透該厚度的銀涂層。

對于多層材料，樣品表面逸出的X射線受到樣品激發深度、特征X 射線能量、多層材料的層厚等多方面影響，在實際分析過程中要充分考慮樣品的實際情況(層厚、材料成分)以及測試條件(加速電壓等)，綜合分析能譜的測試結果，方能獲得正確的材料信息。
