中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

粉末涂料是以固體樹脂和顏料、填料及助劑等組成的固體粉末狀合成樹脂涂料，它具有無溶劑污染，100%成膜，能耗低的特點(diǎn)。它的特性決定了它在很多領(lǐng)域已經(jīng)超越普通的溶劑型涂料和水性涂料，達(dá)到了比較普遍的應(yīng)用，比如家電、家具、汽車裝涂等等。傳統(tǒng)液態(tài)涂料中，既有水，又有細(xì)菌生長(zhǎng)繁殖所需要銀系列粉末涂料抗菌劑是一款高效廣譜的抗菌劑產(chǎn)品，能有效保護(hù)粉末涂料噴涂產(chǎn)品免受細(xì)菌和霉菌的影響。為粉末涂料噴涂產(chǎn)品增加新功能——抗菌性能，該系列產(chǎn)品是以銀離子為活性組分的抗菌粉末，產(chǎn)品氣味極低，加工時(shí)，能短時(shí)間承受400℃以下的高溫。的營(yíng)養(yǎng)成分，容易被細(xì)菌污染。而粉末涂料一般無細(xì)菌污染問題，不需要防腐劑。但在一些特殊場(chǎng)所，比如醫(yī)院、診所、研發(fā)實(shí)驗(yàn)室等，對(duì)所用家具、設(shè)備的表面涂料的選擇，就會(huì)有抗菌要求。新型冠狀病毒流行期間，抗菌家具、抗菌家電、抗菌器材開始流行起來。相信新型冠狀病毒疫情過后，在未來幾年，抗菌產(chǎn)品將會(huì)愈發(fā)深入人心，幫助提升人們的健康水平和生活質(zhì)量。

環(huán)氧體系和聚酯體系粉末涂料生產(chǎn)中，由于加工溫度通常比較高且需烘烤，烘烤溫度達(dá)到200℃以上，時(shí)間長(zhǎng)達(dá)20分鐘左右。在這樣的條件下，很多殺菌劑的有效成分會(huì)被快速分解或者揮發(fā)掉，從而失去抗菌效果。還有的殺菌劑添加到粉末涂料中，會(huì)影響涂料的噴涂效果，如顏色、抗壓性、光澤度等等，當(dāng)然最重要的是，抗菌效果是否能達(dá)到預(yù)期要求。同時(shí)，由于工藝溫度比較高，烘烤時(shí)間比較長(zhǎng)，在抗菌的選擇上，抗菌成分的選擇面比較窄，一般以銀系抗菌劑為主。通過基于上述標(biāo)準(zhǔn)和要求的審慎篩選，天詩(shī)藍(lán)盾成功研發(fā)出高效銀系列粉末涂料抗菌劑。

銀系列粉末涂料抗菌劑在粉末涂料中的抗菌原理，是在水分作用下，銀離子緩慢遷移到涂層表面，抗菌制品的表面持續(xù)緩慢的釋放Ag+，由于細(xì)菌帶有負(fù)電荷，帶正電荷的Ag+離子吸附到細(xì)菌表面，通過細(xì)胞壁進(jìn)入細(xì)胞內(nèi)部，與細(xì)胞酶中含有的硫基（SH-)反應(yīng)并化合，破壞細(xì)胞酶的組成和活性，導(dǎo)致細(xì)菌細(xì)胞死亡，從而有效抑制細(xì)菌的繁殖。

抗菌效果的研究

不同濃度的抗菌效果

根據(jù)《GBT 21866-2008抗菌涂料（漆膜）抗菌性測(cè)定法和抗菌效果》，我們分別選擇了含有0.2% 、0.4% 、0.6%、0.8% 、1.0%LD904的同種粉末涂料樣片進(jìn)行測(cè)試，每個(gè)樣片裁剪成6塊50mm×50mm大小的試樣，分別進(jìn)行大腸桿菌和金黃色葡萄球菌的抗菌測(cè)試，每個(gè)菌種的測(cè)試同時(shí)做三塊平行對(duì)照。測(cè)試時(shí)是將0.5ml稀釋到（5.0-10.0）×105cfu/ml的菌懸液添加到試樣和空白對(duì)照以及陰性對(duì)照樣品表面，覆蓋上40mm×40mm的無菌PE薄膜，放在36℃恒溫培養(yǎng)箱培養(yǎng)24h后取出洗脫計(jì)數(shù)。根據(jù)試驗(yàn)樣品上最后洗脫計(jì)數(shù)的數(shù)值和空白對(duì)照樣品洗脫計(jì)數(shù)數(shù)值的比較，得出試驗(yàn)樣品的抗菌性能。

由此得出如下結(jié)果：

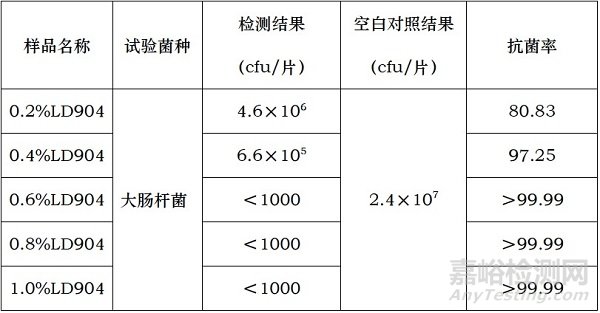

表1 大腸桿菌抗菌測(cè)試

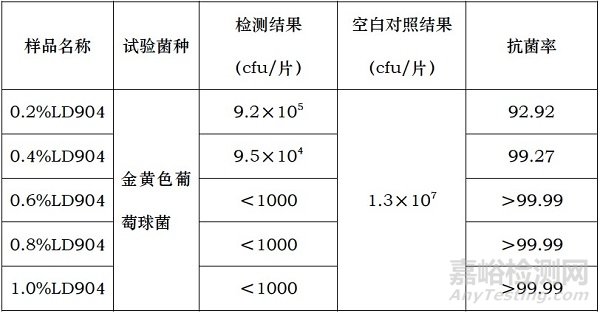

表2 金黃色葡萄球菌抗菌測(cè)試

表1和表2對(duì)兩種代表性菌種進(jìn)行測(cè)試，結(jié)果表明，在該種粉末涂料中，LD904的含量越高，抗菌效果越好，0.6%的含量下，抗菌效果就能達(dá)到99.99%，達(dá)到抗菌涂料Ⅰ級(jí)抗菌標(biāo)準(zhǔn)。

不同材料的抗菌效果

同樣依據(jù)《GBT 21866-2008抗菌涂料（漆膜）抗菌性測(cè)定法和抗菌效果》，我們選用了5家不同廠家提供的含有0.6%天詩(shī)藍(lán)盾銀系抗菌粉末涂料樣片作為樣品，標(biāo)記為樣品1-5，其中樣品1-3表面比較粗糙，樣品4-5表面比較致密光滑。我們用同樣的方法對(duì)樣品進(jìn)行處理后進(jìn)行檢測(cè)。

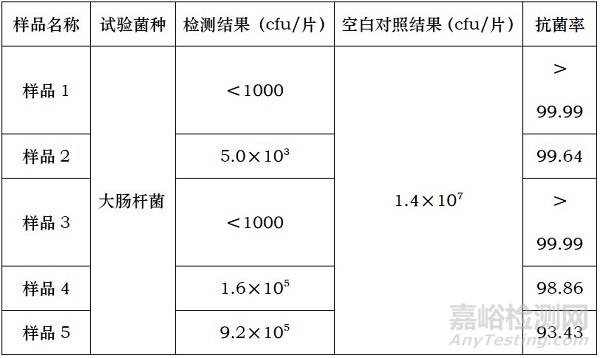

表3 大腸桿菌抗菌性能檢測(cè)

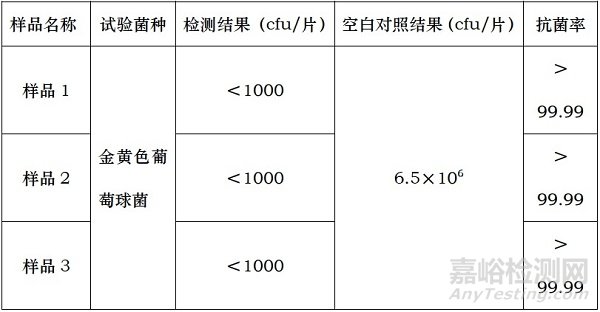

表4 金黃色葡萄球菌抗菌性能檢測(cè)

從表3、表4得出如下結(jié)果：

根據(jù)結(jié)果可知，在噴涂天詩(shī)藍(lán)盾銀系抗菌粉劑后，表面比較致密光滑的粉末涂料樣片的抗菌效果要比表面比較粗糙的稍微降低一些。這也不難理解，一方面粗糙的表面能提供更大的接觸面積，另外，粗糙的表面提供了較大的空隙，便于銀離子更加容易遷移到表面，起到抗菌作用。表面過于致密，抗菌劑中的有效成分銀離子的遷移速度就會(huì)降低，抗菌效果也會(huì)有所下降。

研究還發(fā)現(xiàn)，對(duì)表面光潔度要求比較高，結(jié)構(gòu)比較致密的粉末涂料產(chǎn)品，在銀系抗菌劑的選擇上，需要選擇一些大粒徑的抗菌粉體，便于銀離子更容易遷移到表面，抗菌效果也會(huì)更好。

結(jié) 論

結(jié)合我們實(shí)驗(yàn)室的研究結(jié)果和多家合作粉末涂料廠家的實(shí)際試驗(yàn)，我們建議粉末涂料中添加藍(lán)盾銀系抗菌劑為0.6%-0.8%，具體添加量可以根據(jù)粉末涂料的特性進(jìn)行調(diào)整。在粉末涂料抗菌制品的銀系抗菌劑選擇上，由于每家供應(yīng)商活性成分含量不盡相同，添加量也會(huì)不同，最終結(jié)果是抗菌率達(dá)到90%以上的抗菌效果，抗菌制品的添加不影響漆膜的其他性能即可; 粗糙的表面抗菌性能更容易實(shí)現(xiàn)，那是因?yàn)榇植诘谋砻驺y離子更容易遷移到漆膜表面，抗菌性能更好; 對(duì)于要求高的致密光滑的漆膜，需要選擇大粒徑的銀離子抗菌劑，便于銀離子更好地遷移到漆膜表面。
