用于設備故障診斷的頻譜類型有很多，本文主要給大家介紹五種常用頻譜的特點及其應用。

01、幅值譜X

把一個振動信號從時域變換到頻域，是用有限個或無限個簡諧函數表示振動信號的一種方法。簡諧函數是有限還是無限，由振動信號x(t ) 的頻率成分來決定。每個簡諧函數都有一個確定的頻率與之對應，一個頻率代表一個簡諧函數。

幅值譜 X 反映振動信號x(t ) 中各個簡諧分量的幅值與其頻率的關系，它揭示了信號在不同頻率上的幅值特性。利用幅值譜，我們就可以從頻率的觀點上去分析信號的變化特征，可以及時對設備的狀態作出比較可靠的判斷。圖1是一臺旋轉機械轉子不平衡的時域波形（圖a）和幅值譜圖（圖b），從波形看是一個準周期信號，在頻譜圖上顯示出多個頻率成分，但其中以1次諧波幅值最突出，表明轉子不平衡是主要問題，此外還存在一些非線性問題。從頻率結構的成分并比較各個頻率的幅值大小，可以對設備狀態作出初步判斷，并找到發生故障的主要原因。

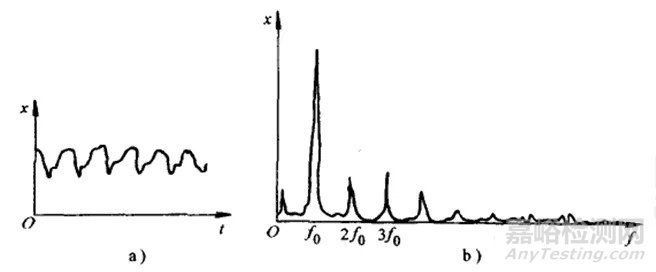

(a) 時域波形；(b) 幅值譜

圖1 汽輪機不平衡振動的波形和幅值譜

02、自功率譜Sx (簡稱自譜)

自功率譜Sx 表示振動信號x(t ) 中各諧波分量的頻率與其能量的關系，在機械故障診斷中有著廣泛的用途，用它來分析振動信號的頻率成分和結構關系，以及各頻率成分的能量大小。圖2是滾動軸承在新舊兩種狀態下的自譜圖?？梢钥闯觯f軸承在所有頻率上的振動能量增大了，在1000Hz以上增幅更大一些。根據譜圖的變化特征，結合滾動軸承動態特性分析，即可對舊軸承的狀態作出判斷。

圖2 新舊滾動軸承自譜圖

03、倒頻譜Cx (簡稱倒譜)題

倒頻譜也稱逆譜，或稱功率譜。它是對自功率譜Sx(f ) 取對數后再進行傅里葉逆變換得到的，因而又回到了時域，所以倒頻譜又稱作時譜，時間單位常用ms（毫秒）(1s=1000ms)。

在倒頻譜上更加突出主要頻率成分，譜線更加清晰，更容易識別信號的各個組成分量。當功率譜的成分比較復雜時，尤其在混有同族諧頻、異族諧頻、多成分邊頻的情況下，在功率譜上難以辨認，而應用倒頻譜則方便多了。因此倒頻譜在振動診斷中很有實用價值，特別是當信號的頻率成分比較復雜時，如帶有故障的齒輪、滾動軸承的振動信號，對它作一次倒譜分析，效果特別好。圖3是一個齒輪箱修理前后的功率譜和倒譜比較。

圖3 齒輪振動信號功率譜與倒譜比較

顯然，倒頻譜圖上的譜線與功率譜圖相比，要簡潔清晰得多。比較齒輪修理前后的倒譜圖（圖3c和d），可非常清晰地看到故障頻率（40ms和120ms）的衰減變化；再比較齒輪修理前后的功率譜圖（見圖2a和b），只見譜線密密麻麻，很難辨識。

04、三維功率譜

三維功率譜又稱三維譜陣、轉速譜圖、功率譜場、瀑布圖等，是機器在起動或停車過程中，不同轉速下功率譜圖的迭置?？v坐標表示機器的轉速，自零升到額定轉速（起動），或從額定轉速降到零（停車）；橫坐標代表頻率；豎坐標標明幅值。三維功率譜是描述機器暫態過程的有力工具。對機器振動作三維功率譜分析，可以了解通過臨界轉速時的振動情況，用來確定監測對象的自振頻率，判斷是否存在電磁干擾、不平衡等故障。

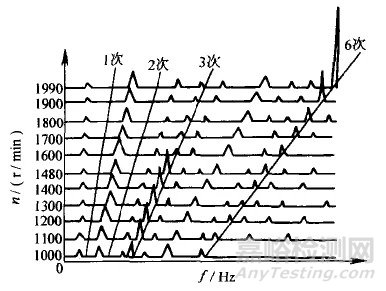

圖4是由11個功率譜迭置而成的三維譜陣圖。譜圖顯示，機器在經過1480r/min時，在3次諧波處發生了共振，譜峰較高；在到達1990r/min 時的6次諧波處又發生了更大的共振，譜峰很高。由此可以確定出機器的臨界轉速（即危險轉速），為改進設計或控制運行參數提供了依據，也給查找故障原因提供了重要信息。

圖4 機器的三維譜陣圖

05、細化譜

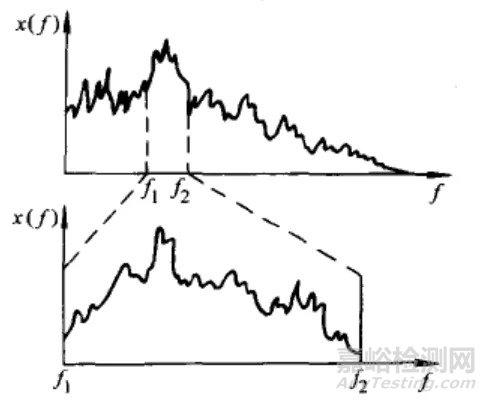

所謂細化譜，就是把一般頻譜圖上的某部分頻段，沿頻率軸進行放大后所得到的頻譜。如圖5所示，上圖為一般頻譜圖，下圖為細化譜圖。

圖5 一般頻譜和細化譜

采用細化譜的目的是為了提高圖像的分辨率。有些故障信號的頻譜（例如齒輪磨損后出現的邊頻），由于調制頻率的間隔很小，儀器的分辨率不能滿足要求，往往找不出這些間隔頻率。這時如果采用細化譜分析，就能在所分析的頻段內具有很高的分辨率。從它的功能看，細化譜的作用類似于機械制圖中的“局部放大圖”。使用細化譜分析操作很簡單，現在有些簡易診斷儀器，設有細化譜分析功能，只需按一下操作鍵即可。
