問題的提出



先來看兩個失效案例：

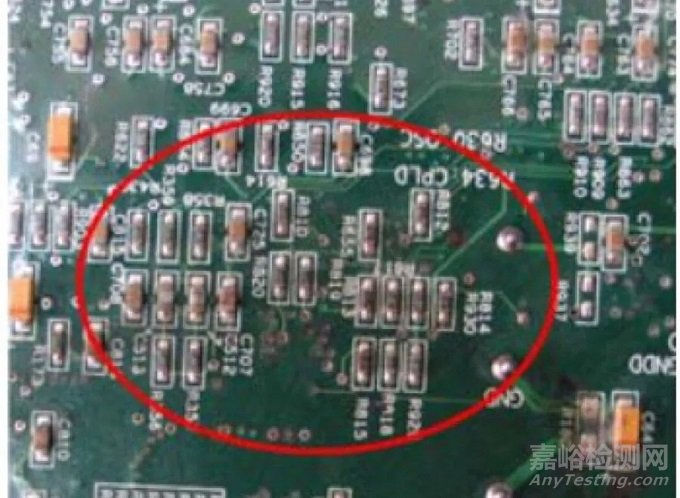

1. 一批運行了相當一段時間后的用戶單板中，發現其中6塊單板過孔上發黑而導致工作失常，如圖1所示。

圖1 電容、電阻端子焊點發黑

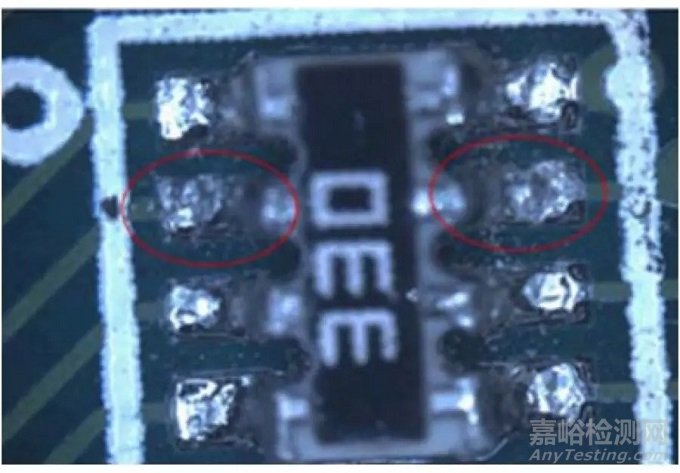

2. 一批PCBA在運行了一段時間后出現了4塊因電阻排焊盤和焊點發暗而導致電路工作不正常，如圖2所示。

圖2 電阻排焊盤和焊點發暗

不管是失效的電容、電阻還是電阻排，端子接口的位置都檢測到大量硫元素的存在。對失效樣品上殘留的塵埃進行檢測也發現硫元素含量很高。因此，從現象表現和試驗分析的結果看，造成故障的原因是應用環境中的硫浸蝕。



爬行腐蝕的機理



爬行腐蝕發生在裸露的銅表面上。銅表面在含硫物質（單質硫、硫化氫、硫酸、有機硫化物等）的作用下會生成大量的硫化物。

銅的氧化物是不溶于水的。但是銅的硫化物和氯化物卻會溶于水，在濃度梯度的驅動下，具有很高的表面流動性。生成物會由高濃度區向低濃度區擴散。硫化物具有半導體性質，且不會造成短路的立即發生，但是隨著硫化物濃度的增加，其電阻會逐漸減小并造成短路失效。

此外，該腐蝕產物的電阻值會隨著溫度的變化而急劇變化，可以從10MΩ下降到1Ω。濕氣（水膜）會加速這種爬行腐蝕：硫化物（如硫酸、二氧化硫）溶于水會生成弱酸，弱酸會造成硫化銅的分解，迫使清潔的銅面露出來，從而繼續發生腐蝕。顯然濕度的增加會加速這種爬行腐蝕。據有關資料報道，這種腐蝕發生的速度很快，有些單板甚至運行不到一年就會發生失效，如圖3、圖4所示。

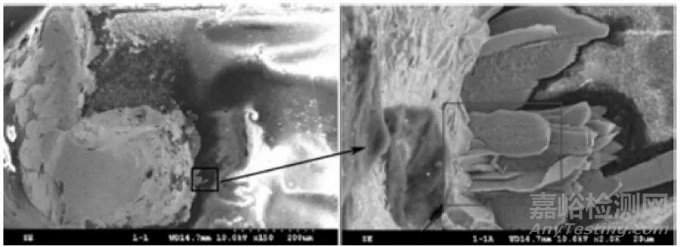

圖3 電阻排焊點的爬行腐蝕

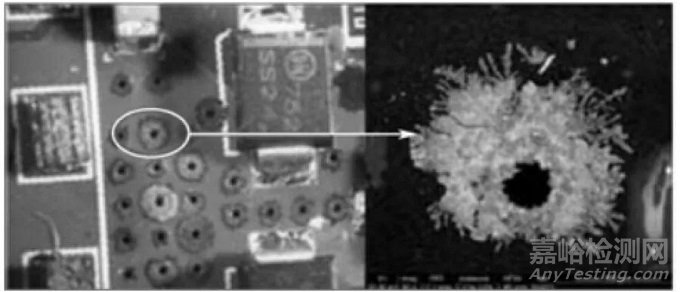

圖4 PTH過孔上的爬行腐蝕



爬行腐蝕的影響因素



1. 大氣環境因素的影響

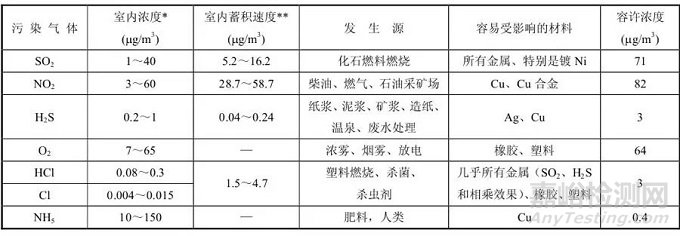

作為大氣環境中促進電子設備腐蝕的元素和氣體，被列舉的有SO2、NO2、H2S、O2、HCl、Cl2、NH3等，腐蝕性氣體成分的室內濃度、蓄積速度、發生源、影響和容易受影響的材料及容許濃度如表1所示。上述氣體一溶入水中，就容易形成腐蝕性的酸或鹽。

表1



2. 濕度

根據爬行腐蝕的溶解/擴散/沉積機理，濕度的增加應該會加速硫化腐蝕的發生。Ping Zhao等人認為，爬行腐蝕的速率與濕度成指數關系。Craig Hillman等人在混合氣體實驗研究中發現，隨著相對濕度的上升，腐蝕速率急劇增加，呈拋物線狀。以Cu為例，當濕度從60%RH增加到80%RH時，其腐蝕速率后者為前者的3.6倍。



3. 基材和鍍層材料的影響

Conrad研究了黃銅、青銅、CuNi三種基材，Au/Pd/SnPb三種鍍層結構下的腐蝕速率，實驗氣氛為干/濕硫化氫。結果發現：基材中黃銅抗爬行腐蝕能力最好，CuNi最差；表面處理中SnPb是最不容易腐蝕的，Au、Pd表面上腐蝕產物爬行距離最長。



Alcatel-Lucent、Dell、Rockwell Automation等公司研究了不同表面處理單板抗爬行腐蝕能力，認為HASL、Im-Sn抗腐蝕能力最好，OSP、ENIG適中，Im-Ag最差。



Alcatel-Lucent認為各表面處理抗腐蝕能力排序如下：

ImSn～HASL5ENIG＞OSP＞ImAg

化學銀本身并不會造成爬行腐蝕。但爬行腐蝕在化學銀表面處理中發生的概率卻更高，這是因為化學銀的PCB露銅或表面微孔更為嚴重，露出來的銅被腐蝕的概率比較高。



4. 焊盤定義的影響

Dell的Randy研究認為，當焊盤為阻焊掩膜定義（SMD）時，由于綠油側蝕存在，PCB露銅會較為嚴重，因而更容易腐蝕。采用非阻焊掩膜（NSMD）定義方式時，可有效提高焊盤的抗腐蝕能力。



5. 單板組裝的影響

① 再流焊接：再流的熱沖擊會造成綠油局部產生微小剝離，或某些表面處理的破壞（如OSP），使電子產品露銅更嚴重，爬行腐蝕風險增加。由于無鉛再流溫度更高，故此問題尤其值得關注。

② 波峰焊接：據報道，在某爬行腐蝕失效的案例中，腐蝕點均發生在夾具波峰焊的陰影區域周圍，因此認為助焊劑殘留對爬行腐蝕有加速作用。其可能的原因是：

●助焊劑殘留比較容易吸潮，造成局部相對濕度增加，反應速率加快；

●助焊劑中含有大量污染離子，酸性的H+還可以分解銅的氧化物，因此也會對腐蝕有一定的加速作用。



對爬行腐蝕的防護措施



隨著全球工業化的發展，大氣將進一步惡化，爬行腐蝕將越來越受到電子產品業界的普遍關注。歸納對爬行腐蝕的防護措施主要有：



（1）采用三防涂敷無疑是防止PCBA腐蝕的最有效措施；

（2）設計和工藝上要減小PCB、元器件露銅的概率；

（3）組裝過程要盡力減少熱沖擊及污染離子殘留；

（4）整機設計要加強溫、濕度的控制；

（5）機房選址應避開明顯的硫污染。



爬行腐蝕、離子遷移枝晶及CAF等的異同

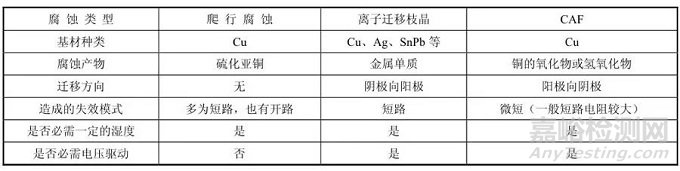

馬里蘭大學較早研究了翼型引腳器件上的爬行腐蝕，并對腐蝕機理進行了初步的探討。與離子遷移枝晶、CAF類似，爬行腐蝕也是一個傳質的過程，但三者發生的場景、生成的產物及導致的失效模式并不完全相同，具體對比如表2所示。

表2

爬行腐蝕的現象明確，只要我們提高對產品質量的重視程度，采取適當?shù)拇胧┦峭耆梢员苊獾?。從這個意義上可以說爬行腐蝕是低質偽劣電子產品的特征。
