現象描述

在對某工業顯示屏進行ESD測試時，在測試網絡端口、USB端口和串口±6kV時，系統LCD屏幕出現藍屏，系統會崩潰，重新通電后自動恢復。

這個問題經過半年的時間，v1.0-v1.31已經換了4次，投入了大量的人力物力，但問題仍然沒有得到解決。

故障診斷

該板從接地、濾波、隔離等方面進行了設計和整流，但均未改進。因此，確定敏感源診斷與整改方案，找出系統的薄弱環節，從源頭徹底解決問題。

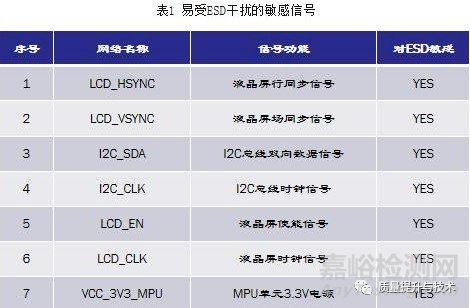

通過對實驗現象的分析，判斷出CPU功能單元受到了干擾。對核心子板(CPU模塊電路)的引腳信號進行了分析。從實際經驗和信號函數來看，表1所列信號比較敏感，容易受到靜電干擾。

DDR_ CLK配線4mil,且布線未預留焊盤,矯正手段有限,為了確定靜電輻射電磁場DDR_ CLK時鐘信號是否有任何影響,使用金屬接地線和把它放在DDR_ CLK線以上,用靜電槍打接地線銅鼻，如下圖所示，6KV接觸放電時，5次放電內問題都能復現，因此確認靜電電磁場輻射對DDR_CLK信號和DDR器件有影響。

在確認輻射電磁場對鐵芯板的DDR模塊有影響，導致ESD問題再次出現后，對鐵芯板區域進行銅箔屏蔽接地，保護DDR敏感信號和模塊。

核心板模塊區域屏蔽后，IO接口進行正、負6kV、8Kv、10kV接觸放電，每次40次。系統運行正常，問題得到解決。

解決方案

由于核心子板是客戶公司的平臺產品，模塊上的DDR電路非常敏感，建議主板采用屏蔽罩屏蔽敏感的核心子板模塊方案進行測試和量產。該方案簡單易行，成本增加約0.5元，效果可靠。

——本案例來源于深圳市阿賽姆科技有限公司（https://emc.asim-emc.com/）
