不良微觀組織，業界沒有這樣的定義，是作者收集到的一些對可靠性有重要影響的結晶組織和界面金屬間化合物等因素而總結出的概念，這些組織可能是由焊料合金組分，或PCB鍍層，或凝固過程，或焊點結構，或工藝條件等原因形成。不管是什么原因，其形成的微觀組織影響到焊點的強度和熱疲勞性能，統統把它們歸為不良的微觀組織。
本文涉及的不良微觀組織主要是界面金屬間化合物（IMC），它們對過應力非常敏感。界面金屬間化合物，通常都具有的特性為：
1）較硬脆，這是金屬間化合物的一個基本特性。
2）熱膨脹系數與焊料嚴重適配（如Sn合金為23×10-6/℃；Ni3Sn4為13.7×10-6/℃）。3）微觀組織往往存在缺陷，如柯肯達爾（Kirkendall）空洞、Ni3P結晶體和黑盤等。4）在服役過程中，界面處的金屬間化合物仍然會不停生長，如果生長過度會導致界面弱化甚至開裂。這些特性對焊點的連接可靠性影響很大，特別是在受到過應力、沖擊應力作用時容易發生焊點開裂或斷裂的現象。正是這種原因，有些論文或?qū)Ｖ瑢ｉT討論界面金屬間化合物對焊點可靠性的影響問題。
01、塊狀化IMC

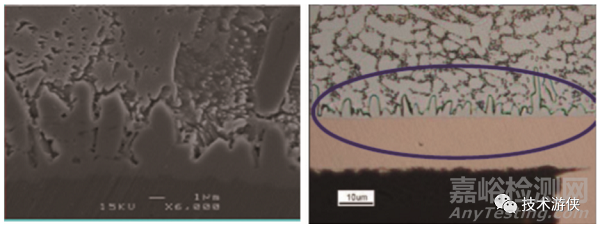

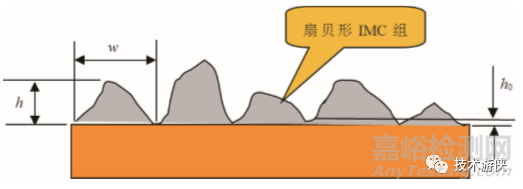

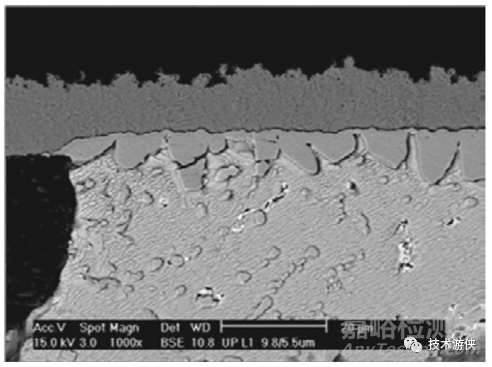

塊狀化IMC，并不是一個專業術語，作者用它來描述一種超厚、超寬且斷續的IMC形態（如圖1所示的切片圖呈現的形貌）—扇貝形IMC組織，該組織粗大（w≥5 μm、h≥5 μm）、連續層相對非常薄，甚至個別地方有斷開現象。

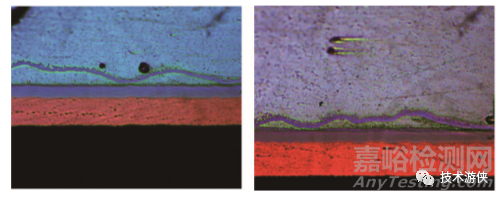

圖1 塊狀化IMC特征（放大倍數≥1 000倍）

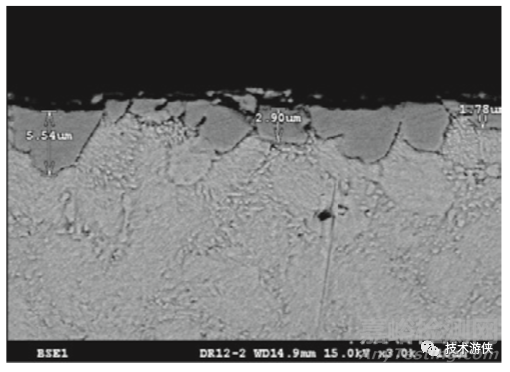

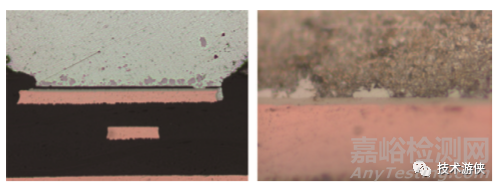

圖2為BGA高溫長時間再流焊接形成的焊點切片圖，呈典型的塊狀化IMC結構。BGA焊球成分為SAC305、OSP（Organic Solderability Preservative，有機保焊膜護銅劑）焊盤處理工藝，焊接為采用SnPb 焊膏的混裝工藝，焊接峰值溫度為235 ℃，217 ℃以 上時間為70s。測試表明其剪切強度比正常焊點低 20%以上。正常的IMC形貌應有比較厚的連續層，且扇貝形IMC是生長在連續層以上的，是焊料中Sn與基底金屬Cu擴散的結果，如圖3所示。
圖2 BGA焊點切片圖所展示的塊狀Cu6Sn5形貌
在Ni/SAC305界面，如果再流焊接時間比較長也會形成塊狀化的IMC。圖4為電鍍鎳金工藝處理的 BGA，在焊接峰值溫度243 ℃、217 ℃以上焊接時間超過95s條件下形成的（Cu,Ni）3Sn4塊狀I(lǐng)MC形貌。此切片圖來源于BGA掉落的樣品，因此無法看到BGA載板焊盤。圖4中的IMC組織并不粗大，但符合塊狀化的特征。此類形貌的IMC不耐沖擊應力的作用，如果 PCBA在生產周轉和運輸過程中不規范，很容易導致BGA類應力敏感元器件焊點的開裂。
02、IMC附近富集空洞

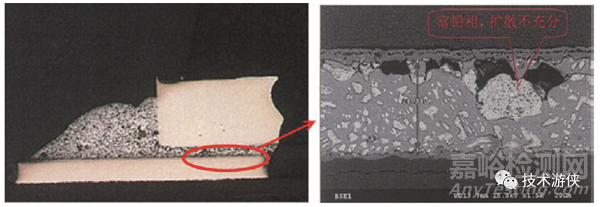

采用有鉛焊膏焊接焊端鍍層為Ag的QFN時，靠近QFN界面的IMC附近會富集空洞，如圖5所示。此圖片來源于作者單位某失效單板上QFN切片分析報告，由于QFN焊接時鍍層Ag的加入在再流焊接時形成的高濃度Ag3Sn組織，使得焊料的流動性變差，低熔點的SnPb及SnPbAg富集在最后凝固的QFN側，因收縮形成較大的空洞現象，且級別上遠大于香檳空洞尺度。這種焊縫的強度不高，影響可靠性。
這種現象業界沒有定義，也沒有看到有人進行過專門的研究，但是，作者收集到很多這樣的案例，應該講屬于不良現象，因此，提出來僅供參考。
03、界面金屬化合物大規模剝離現象

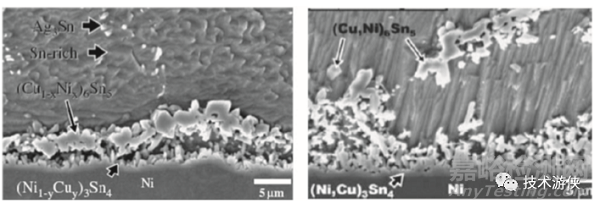

大規模剝離現象指釬料/基板界面上金屬間化合物大規模從界面分離的現象（Spalling Phenomenon of IMCs），如圖6及圖7所示。圖6是基底金屬反應枯竭形成球狀的Cu6Sn5直接從Si基材上分離，圖7是兩層IMC間分離。
圖7 （Cu1-x，Nix)6Sn5從（Cu1-y，Niy)3Sn4界面剝離

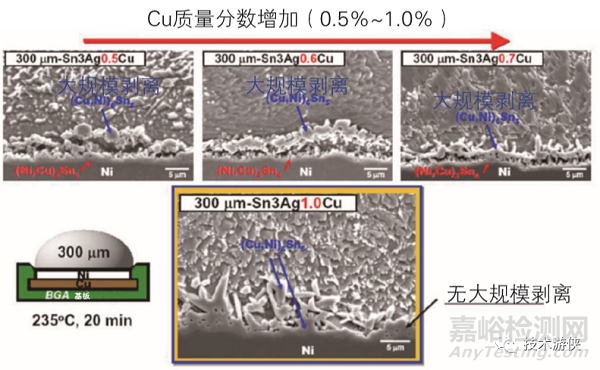

發生大規模剝離必須滿足兩個條件：1）參與界 面反應的元素中至少有一種元素的含量在釬料中是有限的；2）界面反應對該元素的濃度十分敏感。隨著金屬間化合物的不斷形成和長大，該元素在釬料中的濃度不斷降低，使得界面上原始的金屬間化合物變成非平衡相而發生大規模的剝離。關于SnCu/ Ni和SnAgCu/Ni界面金屬間化合物大規模剝離失效現象，都與釬料中Cu的含量有關（如圖8所示）。
Cu在釬料中的濃度變化能夠改變界面上的平衡相。對Sn-Cu/Ni的研究表明：在250 ℃，焊接時間為 20 min的條件下，Sn-0.6Cu/Ni界面上未發生大規模的剝離現象。此時，界面反應產物為(Cu,Ni)6Sn5與Sn-0.6Cu釬料處于平衡狀態；去除Sn-0.6Cu后，用Sn-0.3Cu替換其繼續與保留的(Cu,Ni)6Sn5/Ni反應時，界面出現大規模剝離現象并且(Cu,Ni)3Sn4出現 在(Cu,Ni)6Sn5和Ni之間。此時，原始的(Cu,Ni)6Sn5和Sn-0.3Cu處于非平衡的狀態。在釬料中Cu含量降低 導致了(Cu,Ni)6Sn5大規模剝離。通過增加釬料中Cu的含量，或者增加Cu基板的厚度以提供足夠Cu原子 均能有效地避免大規模剝離失效現象。圖9為作者看到的一個SAC305焊料（包括焊球）在化學鎳金（ENIG）反應發生時的IMC剝離現象案例。IMC剝離現象發生在BGA側。

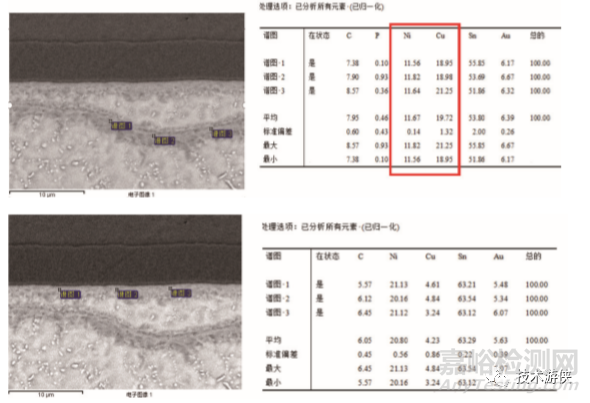

圖10是作者遇到的另外一個案例。這個案例對IMC的成分進行了分析，可以了解到剝離的IMC與殘 留的IMC，成分并不相同，剝離的IMC中Cu的相對含量要高很多。剝離現象也是發生在BGA側。
圖10 IMC大規模剝離現象IMC成分分析
IMC大規模剝離對焊點性能的影響本質上就是一個薄的IMC層夾在焊點/焊料中間對焊點性能的影響問題。理論上，剝離的IMC將整個焊點割離為上下兩部分，極薄的IMC層很容易在焊料的反復變形下發生“碎裂”，成為微空洞層，不僅影響焊點的抗機械沖擊性能，也會影響溫循疲勞性能。但是到現在為止，在工程實踐中沒有看到一個從剝離IMC斷開的實際案例，看到的仍然是從IMC根部斷開，如圖11所示。
圖11 IMC剝離焊點的應力斷裂仍然發生在Ni與IMC界面處 （案例）
對于IMC的規模的剝離現象的研究還很初步，有很多問題還沒有搞清楚，有待進一步的研究，如 IMC剝離的微觀過程與機理是什么？剝離層對焊點 的機械性能、可靠性的影響是什么？為什么這種現 象大多發生在BGA焊點中并靠近BGA焊盤側？希望有興趣者對它進行深入的研究。
04、Ni3P結晶組織
Ni3P結晶組織通常是非電鍍的Ni(P)層開裂的重要原因之一。在PCB來料狀態下，Ni(P)一般以非晶態存在。在200℃時與Sn釬料再流焊，生成Ni3P和Ni3Sn4化合 物。Ni3P相呈多柱狀結構，含有缺陷，在服役過程中容易開裂，引起釬焊接頭失效。隨著電子產品無鉛化發展，SnAgCu釬料被廣泛應用，其熔點較高，大約為217℃，因此再流焊接溫度在240℃以上，非常接近于非晶態Ni(P)自結晶溫度250℃，使得Ni3P更容易形成，從而引起釬焊接頭開裂。

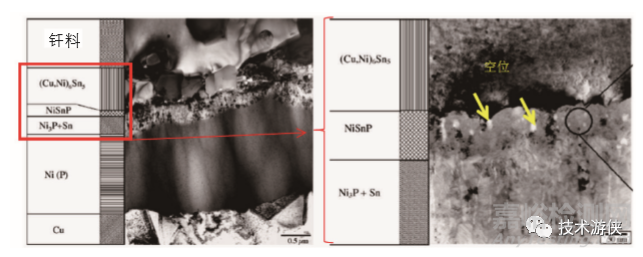

圖12為SnAgCu釬料與Au/Ni（P）（P原子百分比16%）焊接（再流五次，熔點以上溫度1 min）形成的界面IMC顯微結構圖，可以看出：靠近釬料層 Ni(P)層結晶成柱狀Ni3P。在Ni3P和（Cu,Ni）6Sn5之間有一薄層，該相為精細結構，含有Ni、Sn和P，且存在大量空洞（尺度很小，使用空位一詞可能更準確一點，這里為了理解對可靠性的影響，使用空洞一詞）。
圖12 反應后復合Ni/焊料界面的明場投射電子顯微鏡（TEM）照片

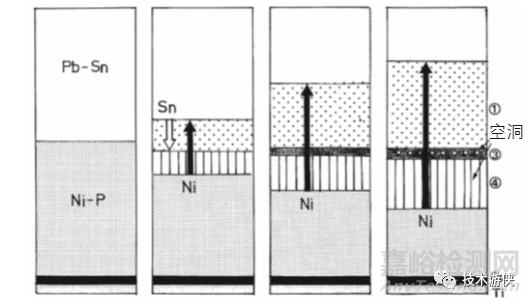

在再流焊接早期階段，Ni-Sn金屬間化合物在焊 料與Ni（P）層之間形成。由于Ni的向外擴散，P將保持在界面上。在Ni-Sn金屬間化合物和Ni（P）之間的層被P充分富集后，三元Ni-Sn-P層在這兩層之間形成，如圖13所示。三元Ni-Sn-P層實際為可以細分為兩層，即Ni3P+Sn和NiSnP，大量的空洞主要出現在NiSnP層。
圖13 三元Ni-Sn-P合金層在Ni-Sn與Ni（P）層之間的形成過程
研究表明：裂紋易在沿有空洞的金屬間化合物擴展，產生脆性斷裂。對于SnAgCu焊點，NiSnP層容易形成空洞，然而本身很薄，形成空洞后變得不連續，使裂紋很容易通過此層擴展產生失效。這種現象，在Sn-Ni(P)界面反應中都會存在，只不過很薄，在一般放大倍數（≤5000倍）下看不到而已。
5、柯肯達爾空洞
早在1942年和1947年，柯肯達爾（Kirkendall）等人設計了銅/黃銅界面擴散試驗，并在界面處預先放置兩排Mo絲。對該擴散偶進行785 ℃擴散退火56d后，發現兩排Mo絲的距離減小，并且在黃銅（銅鋅合金）上留有一些孔洞，這是由Cu和Zn兩種原子的擴散速率不同而引起的，這種現象被稱為柯肯達爾效應（Kirkendall Effect），而這些孔洞則被稱為柯肯達爾空洞（KirkendallVoid）。

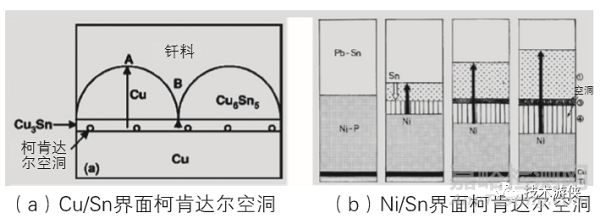

在擴散偶中，原子的不平衡擴散會使得界面一側的原子數增加、另一側原子數減少或空位數增加。如果擴散偶中的不平衡擴散比較顯著，生成的空位會不斷向界面或位錯處聚集，空位濃度一旦達到過飽和，空洞就開始形核長大。Cu與Sn、Ni與Sn界面都會發生柯肯達爾空洞，如圖14所示。

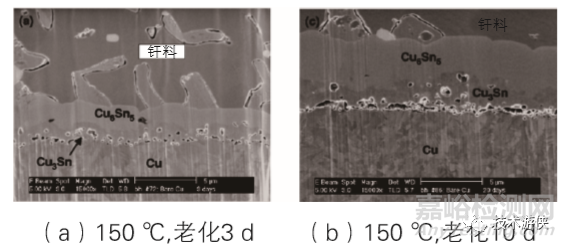

對Cu/Sn界面擴散的研究發現，當熱老化溫度介于125~190℃時，Sn基釬料/高純銅（HPC）界面 處沒有空洞產生，而在Sn基釬料/電鍍銅（EPC）界面處容易形成空洞；當溫度高于200℃時，Sn基釬料/HPC界面處也可以產生空洞。在研究Sn/Cu體系的擴散時采用了不同純度的Cu基板，分別是99.9%和99.999%。結果表明，Sn/Cu擴散偶經200 ℃熱老化處理10d后，在使用低純度Cu基板的反應界面處形成了空洞，而在使用較高純度Cu基板的界面處沒有空洞出現。此外，柯肯達爾空洞與Cu3Sn層的關聯性很強，其常隨著Cu3Sn層的形成而出現隨著Cu3Sn層的減薄而減少或消失.空洞主要在Cu3Sn層和Cu3Sn/Cu界面形成，如圖15所示，很少會出現在Cu6Sn5層中。然而，關于兩者關聯性的機理，至今尚無合理的解釋。
圖15 Sn/Cu柯肯達爾空洞現象
柯肯達爾空洞與高溫老化時間有關，時間越長，空洞越多。如果在125℃條件下，40d就會形成連續的斷裂縫。
6、金脆效應
針對電鍍Ni/Au，如果Au層厚度大于0.08μm，就可以認為比較厚。如果Au層比較厚，那么使用過程中彌散在焊料中的Au會擴散回遷到Ni/Sn界面附近，形成帶狀（Ni1-xAux）Sn4金屬間化合物。該IMC在界面上的富集常常導致著名的金脆效應，但目前僅在有鉛釬料中看到。
金脆效應一般指兩種情況：1）針對焊料本身：當焊料中Au的質量分?jǐn)?shù)超過3%時，其延展性大幅度降低，脆性大幅度增加。2）針對焊點界面：在錫鉛焊料中Au的質量分?jǐn)?shù)一旦超過0.1%時，也可能引發另外一種金脆效應，即（Ni1-xAux）Sn4遷移所造成的界面脆化現象。通常擔心的金脆效應主要是這種情況，因?yàn)椴恍枰芨叩暮鹆?，只要?.1%就足夠引起金脆效應，這也是為什么在一些對可靠性要求高的產品生產工藝中需要 對引腳或焊端去金。
對有鉛和無鉛焊料中界面金脆現象進行簡單介紹：

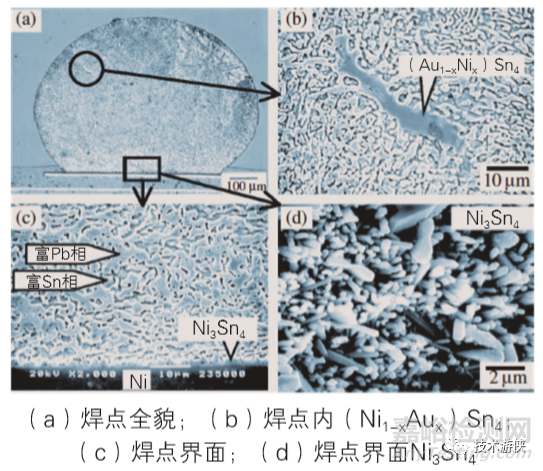

焊接時，Au層以很快的速度進入到焊料中。Au層消失后，其底下的Ni與焊料反應，并生成Ni3Sn4金 屬間化合物。進入焊料中的Au，則在焊接后在焊點內生成（Ni1-xAux）Sn4金屬間化合物，如圖16所示。

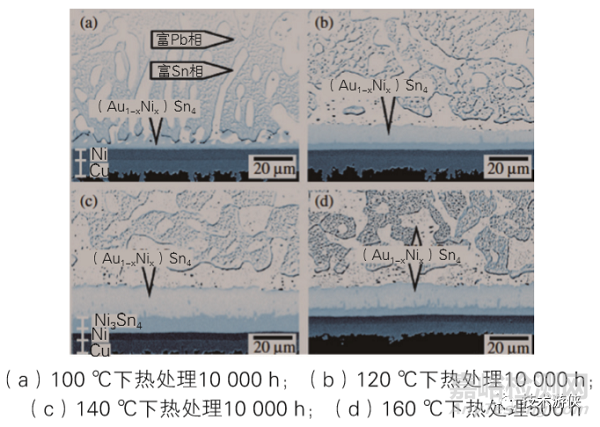

有趣的是，（Ni1-xAux）Sn4金屬間化合物竟會遷移回到焊點界面，并隨著產品使用時間的延長厚度不斷增長，也會增多。這些（Ni1-xAux）Sn4金屬間化合物最后竟干脆形成一層連續層，完整地覆蓋住整個界面，如圖17所示。不幸的是此金屬間化合物極其脆，因此一旦在界面形成連續層，將嚴重影響焊點的強度與可靠性。
圖17 Au含量0.4%的焊點內（Ni1-xAux）Sn4遷移情況

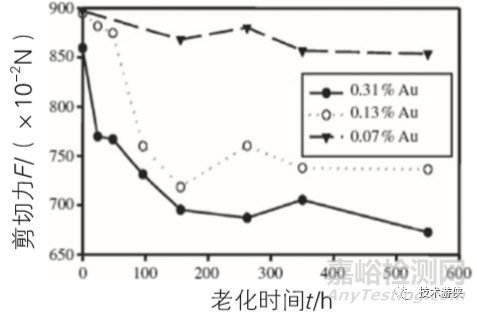

圖18為BGA焊點的剪切力測試結果。圖中有兩點值得注意：1）隨著熱處理時間的增長，焊點的機械性能隨之劣化。這是因?yàn)殡S著熱處理時間的增長，累積在界面的（Ni1-xAux）Sn4總量增加的結果。2）隨著Au濃度的增加，同一熱處理時間下，焊點的強度也降低。這是因?yàn)殡S著Au濃度的增加，同一時間下回到界面的（Ni1-xAux）Sn4質量增加的結果。
（Ni1-xAux）Sn4回遷的動力是為了獲得更多的Ni,一旦獲得了足夠的Ni，就會形成穩定的（Ni0.55Au0.45）Sn4。
對于SnAg無鉛焊料，焊接后在焊點內同樣看到（Ni1-xAux）Sn4，界面同樣生成一層連續的Ni3Sn4。但是，對其在160℃下進行500h的熱處理，沒有看到（Ni1-xAux）Sn4連續層的出現。無鉛焊料的種類比較多，比如Sn3.0Ag0.5Cu、Sn0.7Cu等，沒有看到主流的無鉛焊料不會產生金脆的結論，也沒有看到金脆是由鉛導致的結論，所以，對于高可靠性產品焊接工藝中是否去金需要根據產品的要求確定。IPC/EIA J-STD-001中規定Au層厚度超過2.5μm時應當去金，且去金面積應當大于95%。
當PCB使用ENIG鍍層時，有時會出現不潤濕或反潤濕現象，不潤濕的地方呈現黑色或深灰色，這種現象就是黑盤現象。黑盤現象有時表現為潤濕不良，有時外觀良好但焊點強度很弱。后者對焊點的可靠性構成嚴重隱患，因?yàn)槟壳皼]有辦法通過檢查識別出來，而在用中遇到稍大的應力作用焊點就會斷開，導致產品故障。因此，在一些可靠性要求高的產品，如航空、生命維持系統，都不能參與鍍金表面處理，需要去金。

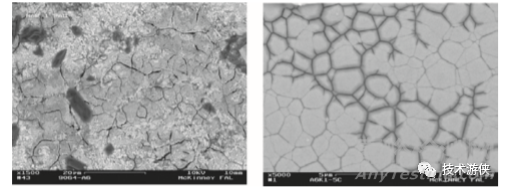

黑盤屬于電鍍工藝導致的不良表面缺陷，由于鍍Au藥水與Ni層的激烈反應，導致Ni層深度腐蝕，產生晶界腐蝕（俗稱泥漿裂紋）。黑盤現象具有典型的特征：1）剝離Au層后Ni層表面呈現“泥漿裂紋”現象，如圖19所示。
2）如果切片，可以看到Ni層深度腐蝕，似針刺一樣的腐蝕溝槽，如圖20所示。
圖21 富P層
ENIG處理的PCB焊盤有時會得到圖22所示的焊接結果，原因尚不明，屬于作者首次看到的現象，也未看到有關的文獻報道，提出來僅作拋磚引玉之用，希望有人去作一些機理方面的調查或研究。此微觀結構顯示Ni與Sn之間沒有形成IMC，在界面附近會看到團絮狀的Sn-Au合金。這種情況下，焊點的強度很低，對可靠性構成威脅。
9、ENEPIG鍍層在薄的焊縫條件下容易形成垂直條狀I(lǐng)MC

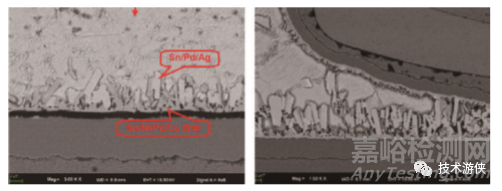

ENEPIG的應用理論上很有前途，沒有黑盤，兼顧打金線，但是，目前在PCB方面的應用還不是主流，很多板廠沒有配備生產線，整機的應用也不是很有經驗，有什么潛在的風險認識還不足，圖23所示的ENEPIG與Sn合金反應金屬間化合物形態就是一例，是作者首次看到，也沒有查到更多的有關資料。這種界金屬微觀組織非常脆，機械性能很差，稍有應力就可能導致焊點開裂。這個案例出現在使用0.05 mm厚模板的情況下，呈普遍的現象，并非隨機看到的，最終用戶反映很多焊點斷裂失效。
圖23 ENEPIG與Sn合金反應形成的界面金屬間化合物還有一點，就是ENEPIG工藝中，Pd鍍層有純Pd鍍層和含P鍍層兩種工藝，純Pd鍍層與Sn生產的界金屬形貌與含P的不同，前者呈針狀，后者呈貝殼狀。關于焊點中界面金屬間化合物有很多形態，它們的形成機理以及對焊點可靠性的影響，仍然有很多不解之謎，需要從業者持續跟蹤與研究。本文提出的這些不良微觀組織，意在提醒從事軍用、航空、醫療和汽車電子等高可靠性要求產品設計與制造的企業，對組裝焊點的要求不能停留在外觀檢查的層次，必須重視焊點的微觀組織特別是界面金屬 間化合物的微觀組織形態的控制。高可靠性的焊點 一定是建立在焊點微觀組織優良的基礎上，“去金搪錫”只是這方面采取的一小步舉措而已，遠遠不夠！
資料來源：doi: 10.14176/j.issn.1001-3474.2020.05.016
