鋼管是應用最廣泛的鋼材品種，它的質量直接影響到經濟效益及人員的生命安全。 世界各國都對鋼管的質量檢測給以極大的重視，采用了各種無損檢測(NDT)方法對鋼管進行嚴格的檢測。例如 ,德國的Mannesmann公司和日本的住友金屬公司在檢測大直徑鋼管時采用超聲(UT)和漏磁(MFL)方法；檢測小直徑鋼管時，采用超聲和渦流(ET)方法，已形成了較為成熟的檢測方案。我國的鋼管檢測大量采用了超聲及渦流方法，也愈來愈多地采用漏磁方法。然而由于鋼管生產中產生的自然缺陷形貌的不確定性，常常發生肉眼明顯可見的自然缺陷用NDT方法卻檢測不出來的現象。因而，如何提高NDT的檢測可靠性，就成為緊迫的課題。
本文結合鋼管檢測中曾出現過的一些自然缺陷漏檢現象，從原理上及檢測設備性能上進行深入分析，為制定最佳的檢測方案提供了參考建議和探討方向。
1.MFL(Magnetic Flux Leakage)法的可靠性
MFL法因其對管材表面狀態要求不高，檢出深度也較大，在國外的鋼管檢測中大量使用，國內也越來越多地采用，特別是石油用鋼管的檢測中已很普遍地使用了美國Tubescope公司制造的 MFL探傷設備。
在MFL的使用中，由于管理上和技術上的原因，曾出現過一些漏檢問題。
其中一個是與管軸線成45°角的缺陷常常漏檢，為此做如下分析。

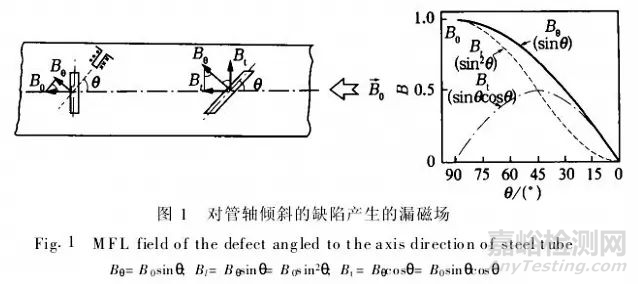

如圖1所示，當缺陷延伸方向與磁化方向成角時 ，缺陷處形成的漏磁場B0要比B0(即=0°時的B)小，而B0對漏磁探頭的貢獻Bl與Bt會更小。
當=45°時，Bl與Bt會比B0小50%[1]，這就很容易導致“漏檢”。
如將MFL設備中的縱向探頭與橫向探頭同時使用，可能會減小漏檢率，否則就很難保證這類傾斜傷的可靠檢測。
在MFL法中影響可靠性的另一重要因素是自然缺陷與管表面的夾角。

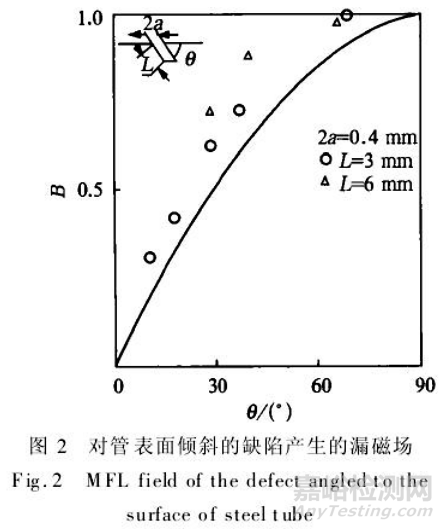

理論計算[2]與實驗研究[3]證明：如圖2所示，當人工刻槽沿壁厚方向的取向與管外表面夾角為 30°時, 漏磁感應強度B下降50%，當角趨近于 0°時，B趨近于0，即無法用MFL法檢測出與表 面平行的缺陷，如分層類缺陷。
(圖1)
(圖2)
此外，如鋼管在軋制過程中變形較大，有時會將自然缺陷軋合。

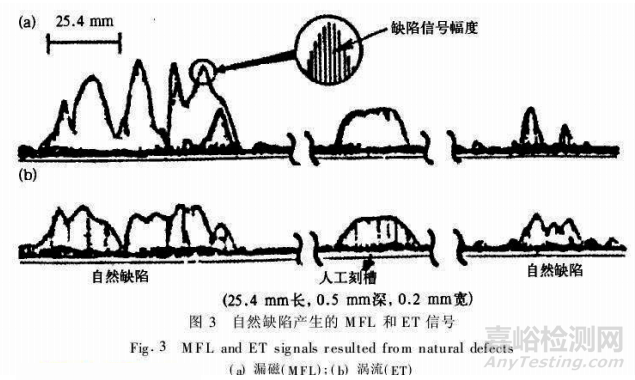

這時，缺陷產生的漏磁就很小，導致很難用MFL法探出，這在圖3中可清楚看出[5] 。
圖3中上部左、右兩個記錄曲線的劇烈起伏，就是自然缺陷有的部位被軋合所致。
(圖3)
在生產檢測中，曾出現過用MFL法檢測不出鋼管中透壁大孔洞的現象。
拋開管理及人員因素，在技術上也應深入分析并加以防范。

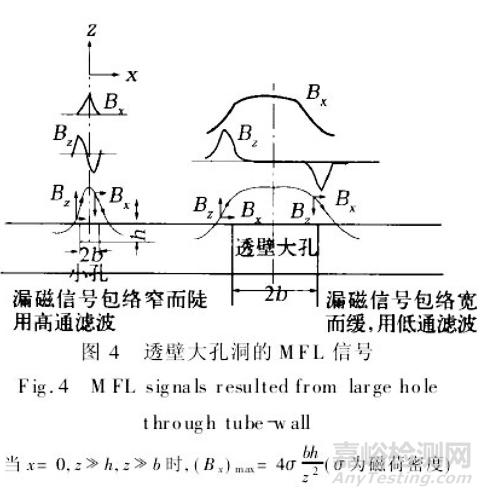

如圖4所示，缺陷形成的漏磁場可分解為垂直分量BZ和水平分量BX。
當缺陷寬度2b及深度h增大時，水平漏磁分量BX會線性增大，而且其BZ信號包絡也呈現寬而緩的現狀[2] 。
因而按Fourier理論，其低頻成分較大。故用低通濾波就會較用高通濾波更容易探出這種大孔洞類的缺陷。NDT聯網聯盟編輯
當然如有檢測水平分量漏磁的探頭，這種缺陷就更有把握探出。
對于用 MFL法能探出距表面多深的缺陷，一直沒有明確的結論。
這與儀器及探頭性 能及缺陷尺寸形狀等都有關系。
但從管壁中磁感應強度的計算分析，用直流磁化時，管壁厚為15mm時的B值比管壁厚為小于5mm時的B值小50%[4]，故MFL法的檢測深度不會大于15mm。如采用交流磁化，它會遠遠小于15mm。
2.ET(Eddy Current Testing)法的可靠性
由于檢測速度高，穿過式線圈ET法多年來廣泛用于檢驗鋼管質量，特別是其致密性。
在使用中證明，它難以探出鐵磁性鋼管中的裂紋狀缺陷，所以在高標準的ET中，采用探針式線圈ET法。
此外，對于ET法究竟能探出距表面多深的缺陷這樣一個簡單的問題，似乎至今也末形成一個明確的共識。
有時甚至認為，在5kHz檢測頻率下，還能檢測出壁厚>5mm的鋼管內壁上的淺缺陷。
應該認識到，除非這時的內壁上的缺陷向外壁延伸得很深，以致構成了外壁缺陷，否則不可能將其探出。
因為從電磁波趨膚理論可知，在5kHz的檢測頻率下，渦流密度的滲透深度只有0.25mm左右(對鐵磁性鋼材)。NDT聯網聯盟編輯
將它擴展10倍，即在滲透深度2.5mm下，渦流密度已降至表面上渦流密度的10-10，因此根本不能探出這樣深度上的缺陷。
(圖4)
對于鋼管中常常產生的“外折”類缺陷，不少的渦流儀器與探頭也往往發現不了。
經常出現外折肉眼明顯可見，卻無法將之用ET儀報警的尷尬現象。
自從出現了扇區式相位報警的渦流設備后，這種局面得到了根本改變。
但選擇合適的儀器與探頭并正確調整它，仍是不容忽視的重要問題。
3.UT(Ultrasonic Testing) 法的可靠性
UT法在鋼管探傷與測厚中應用最廣。
然而，作為一種檢測方法，其可靠性會受到各種因素的影響。
如對之分析研究不夠，甚至?xí)霈F(xiàn)嚴重的漏檢、誤檢現象。
下面僅對UT中可能存在的幾種降低UT的可靠性的因素做一些討論。
(1) 自然缺陷取向?qū)T可靠性的影響在鋼管軋制過程中，出現頻度較高的是軸向(縱向)缺陷。然而 ,與鋼管軸線呈一定角度延伸的缺陷也不少見。

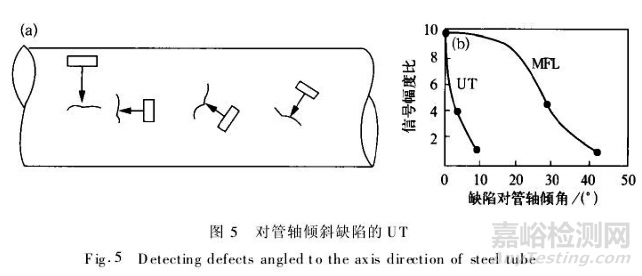

垂直于管軸線的周向(橫向)缺陷也時有發生(圖5)。
NDT的任務就是將這些取向不同的缺陷都探出來。
(圖5)
(2) 在鋼管的UT中，如在探頭配置的設計時考慮不周，只采用一種(或兩種)探頭配置去探，如圖5(a)所示的4種典型取向的缺陷，就有可能漏檢。
從圖5(b)的實驗曲線可知，當缺陷與管軸線偏斜10°時，用脈沖回波法的UT，信噪比下降20dB左右，對于偏斜45°的缺陷就根本探不出來。
因此，為了保證探出圖5(a)所示的4種典型取向的缺陷，應配置如圖5所示的4種取向的探頭。
同樣，為了可靠探出與鋼管表面傾斜的折疊類缺陷，必須設置2組沿管周向相反方向入射的探頭。
(3) 聲耦合方式對UT可靠性的影響
水浸UT中，聲波在管壁中傳播衰減是很嚴重的。
因為水的聲特征阻抗遠小于鋼，故聲波從水向鋼及從鋼向水的往復透射率就很小。
其次，聲波在管壁中的每次反射都伴隨著波型轉換。
而橫波向水透射時又要完全被水吸收，故更顯著地增大了水浸UT的超聲衰減。
這就導致聲波沿管壁傳播距離很小，甚至連1/4周長也達不到。
在不考慮聲傳播過程中的波型轉換，即在橫波折射角為45°時，有機玻璃楔塊制成的斜的接觸法探頭，對鋼管(內孔為空氣)的聲壓往復透射率的計算值TLS≈25% 。
而在鋼管外側浸在水中，內側仍為空氣時 T LS≈15% ，后者比前者低4dB。
如果鋼管內孔也充入水(例如水從大孔洞浸入內孔)時，則缺陷回波信號要比接觸法或水膜法代替水浸法進行聲耦合。
電磁超聲探傷技術EMAT(Electromagnetic AcousticTransducer)
為解決聲耦合給UT帶來的各種困難，20世紀 60年代末期出現了不需聲耦合而直接在金屬中激發與接收聲波的電磁超聲換能器 (EMAT)。
經30年來的研究、開發，現今已進入工程化、商品化階段。美、德、俄、日等國已有商品儀器設備出售。
筆者從70年代初也開始了MEAT的研究與開發 ，目前，研發的EMAT設備已在國內多家鋼管、鋼板的生產與使用單位成功地應用。
EMAT是靠3種方式產生Lorentz力、磁致伸縮力及磁性力來激發與接收超聲波的，直接在金屬中激發與接收超聲，不需要聲耦合，所以可在粗糙表面的工件中及高溫、高速運動的工件中進行超聲檢測。
它可以很容易選定所需的超聲波模式，特別是能很簡單地激發與接收SH波，這在壓電超聲換能器很難做到。
它在鋼管(棒)中激發的超聲，可繞工件傳播幾周甚至十幾周，這就為用透過波來檢測缺陷尺寸奠定了良好基礎。
如前所述，在UT中如果缺陷與聲束不完全垂直時，如其偏斜超過10°，反射波就大幅度下降 [6]。偏斜45°的缺陷就會漏檢。

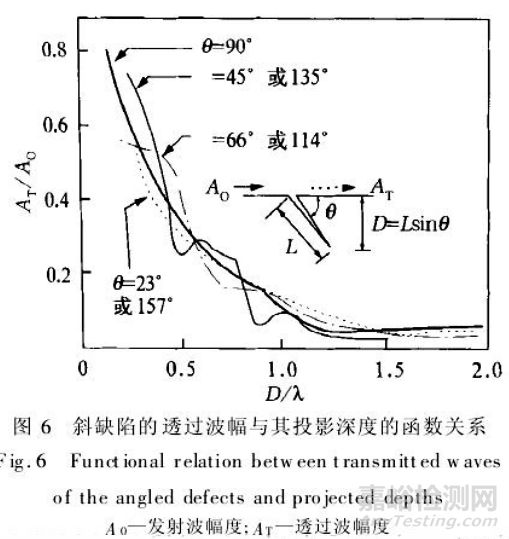

但是，如圖6所示，透過波幅度的下降只受缺陷投影深度D影響，而基本不受缺陷傾斜角度的影響[5]。
(圖6)
從圖6還可看出，當使用低頻率時，在缺陷投影圖深度對波長之比(D/)<0.5時，深度D與規一化的透過波幅度(AT/A0)呈近似的線性關系。
這就是說，在低頻(大的波長)下進行UT時，缺陷尺寸的定量較準確。
EMAT可以很容易實現在低頻下檢測，并能對缺陷進行較準確的定量檢測。
MEL、ET、UT及EMAT法的可靠性比較
用大量自然缺陷分別對MFL、ET、UT及E-M A T方法進行了比較實驗[5] 。
用各種既定深度的人工標準缺陷對每種方法的缺陷深度的測量進行標定。然后對這些自然缺陷進行掃查探測。將探測得的缺陷深度標在圖中曲線的縱坐標上。NDT聯網聯盟編輯
而其橫坐標則表示將所檢測的自然缺陷解剖 (共解剖了500多個剖面)進行金相分析，實測出自然缺陷在該剖面上的真實深度。

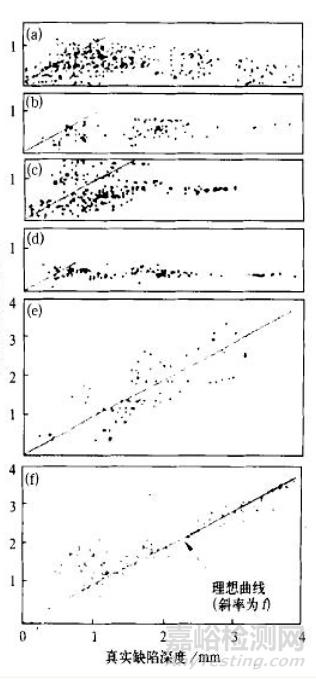

從圖7中的缺陷測量深度與真實深度的對應關系來看，測量結果的離散度以EMAT(圖中系統E)為最小，圖中系統F為窄脈沖超聲探頭以測厚方式垂直入射聲波測得的結果。
當折疊類缺陷深度較大時，其測量結果的離散度最小，但當缺陷深度小于2mm時，離散度相當大。
而MFL和ET法的離散度更大，在很多部位上測量深度為0，即探測不出來。
這可能是由于在該部位上缺陷被軋合了(即開口小)。
而EMAT就不存在這種漏檢現象，在我們的EMAT設備使用中也證實了這一優點，不論人工缺陷還是自然缺陷，EMAT設備都有很高的檢出率。
結論
(1)EMAT方法不僅能檢測出各種標準所規定的人工缺陷，而且可以檢測出多種自然缺陷，其可靠性是其他NDT法無可比擬的。
(2) 在M FL法檢測中，應將探縱、橫向缺陷的探頭及高、低通濾波器全部使用，以防缺陷漏檢。
如可能，應開發檢測水平分量漏磁場的探頭，以確保其可靠性。
(3) 在ET法中，應采用相位報警方式，以防折疊類缺陷漏檢。
在對ET法的可靠性要求高時，應采用點探頭式線圈的ET儀器與設備，以可靠檢測裂紋類缺陷。
(4) 在UT法的鋼管探傷中，不宜采用全水浸式探頭，而應采用水膜式探頭，防止危險性缺陷漏檢。
來源：Internet
