如今大多數制造公司都是通過配備有光纖激光器或超短脈沖（USP）激光器，也有同時配備有光纖激光器或超短脈沖激光器的工具進行金屬以及非金屬精密激光切割。我們?cè)诒疚膶?duì)這兩種激光器的不同優勢進行解釋，并探討兩家制造商如何使用此類激光器。

NPX Medical（位于明尼蘇達州普利茅斯）屬于一家相當專業的新制造商，其可為醫療器械制造商提供設計、工程和精密激光切割服務。該公司以其高質量的產品和快速響應在行業內迅速建立了聲譽，該產品可支持多種器械（包括支架、植入物、瓣膜支架和柔性輸送管），用于類似的多種外科手術干預（包括神經血管、心臟、腎臟、脊柱、骨科、婦科和胃腸道手術）。

該公司使用含有光纖激光器的機器，為各種器械和部署工具（例如支架、植入物和撓性管）提供服務。Motion Dynamics利用結合USP飛秒激光器以及包括飛秒激光器和光纖激光器在內的最新混合系統之一的機器，制造出主要用于神經病學的子組件（例如“拉線”組件），以實現最大的靈活性和多功能性。其主要激光切割機為StarCut Tube 2+2 ，配備有平均功率為200W的StarFiber 320FC。

超短脈沖激光器與光纖激光器

多年來常使用固態納秒激光器（稱為DPSS激光器）進行大多數激光微加工。但由于兩種完全不同的激光類型的發展，現在已完全改變此種加工方式。隨著最初為電信開發的光纖激光器不斷成熟，其在許多行業中成為材料處理激光器的主力，且通常輸出為近紅外波長其成功的原因在于其具有簡單的體系結構以及簡單的電源可擴展性。使得此類激光器緊湊、高度可靠、易于集成至專用機器中，并且通常比老式激光器具有更低的擁有成本。對于微加工而言，重要的是輸出光束可聚焦至直徑僅幾微米的干凈小點上，因此其非常適用于進行高分辨率的切割、焊接和鉆孔。其輸出亦具有高度靈活性和能控性，脈沖速率可從單次激發持續至170 kHz。并且具有可擴展功能，支持快速切割和鉆孔。

但光纖激光器在微加工中的潛在缺點在于其加工小特征和/或輕薄精細部件。長（例如50µs）脈沖持續時間會導致少量熱影響區（HAZ）（例如重鑄材料和微小邊緣粗糙度），可能需進行一些后處理。幸運的是，新型激光器-具有飛秒輸出脈沖的超短脈沖激光器（USP）-可消除熱影響區問題。

使用USP激光器，可在噴射出的碎片擴散至周圍物質前帶走切割或鉆孔過程中產生的大部分額外熱量。具有皮秒輸出的USP激光器長期以來用于涉及塑料、半導體、陶瓷以及某些金屬微加工應用中（皮秒= 10-12秒）。但對于具有像人類頭發般細的支柱的金屬器械，金屬的高熱導率以及微小尺寸意味著皮秒激光器并不總是能提供更好的結果，這可證明早期USP激光器成本的增加屬于合理增加。隨著工業級飛秒激光器的出現（1飛秒= 10-15秒），這種情況已得到改變。例如Coherent Inc.摩納哥系列激光器與光纖激光器具有相似特點，其輸出為近紅外波長，這意味著其可切割或鉆孔醫療器械中使用的所有金屬（包括不銹鋼、鉑、金、鎂、鈷鉻合金、鈦等）以及非金屬。雖然短脈沖持續時間和低脈沖能量的結合可防止熱損傷（HAZ），但高（MHz）重復率可確保許多高價值醫療器械的高性價比吞吐速度。

專用激光切割機

當然，在我們行業中幾乎無人僅需1臺激光器；相反其需要1臺基于激光的機器，而現在有許多專門針對醫療器械切割和鉆孔進行優化的機器。例如來自Coherent公司的StarCut Tube系列激光器，其可與光纖激光器、飛秒激光器結合使用，或者將其作為包括兩種激光器類型的混合版本使用。

Coherent公司曾作為2020Medtec中國展展商，展示其可靠的激光切割、激光焊接和激光打標等各種解決方案，如果您也有類似產品，不妨聯系我們參展加入Medtec中國展。參展報名請滑至文末點擊“閱讀更多”。

我們所述的醫療器械專用是什么意思？大多數此類器械基于定制設計，以有限的批量將其生產。因此，靈活性和易用性為關鍵考慮因素。雖然許多器械均由管坯制造，但也存在某些部件必須用平板材料精密加工而成；同一臺機器必須同時處理這兩種情況，以實現價值最大化。通常通過提供多軸數控（xyz以及旋轉）運動以及簡單編程和控制的用戶友好HMI來滿足此類需求。在StarCut Tube情況下，新管裝載模塊選項帶有用于3 m長管的側面裝載料盒（稱為StarFeed），以及用于切割產品的分揀器，允許進行完全自動化的手動生產。

通過支持濕切割和干切割，以及為需輔助氣體工藝提供易于調節的輸送噴嘴，此類機器的工藝靈活性得到進一步提高?？臻g分辨率對于加工極小零件尤其重要，這意味著熱機械穩定性可消除機器車間經常遇到的振動影響。StarCut Tube系列可滿足這一需求，其可通過大量花崗巖元素構造整個切割平臺。

NPX Medical -切割不同組件

NPX公司創始人之一Mike Brenzel解釋稱，“公司創始人在醫療器械設計和制造方面具有多年豐富經驗-總共超過90年-以及使用光纖激光器的類似StarCut機器的經驗。我們的許多工作涉及鎳鈦諾切割，并且我們了解光纖激光器將提供我們所需的速度和質量。由于USP激光器速度過慢，可能無法滿足我們所需的厚壁管和設備（例如心臟瓣膜）速度。除大批量生產訂單外-我們專門生產小批量零件-僅5至150件-我們的目標是在短時間內（幾天）完成此類小批量的徹底周轉，其中包括設計、編程、切割、成型、后處理和檢驗，而大公司可能需要在下訂單后幾周內將其完成。除速度外，Brenzel還提到該機器的可靠性是其主要優勢，在過去的18個月里，其幾乎連續運行，無需呼叫任何服務

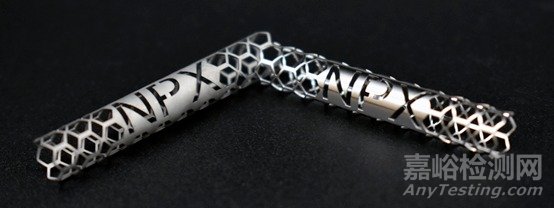

圖2.NPX提供各種后處理選項。此處顯示的材料為T316不銹鋼，外徑為5 mm，壁厚為0.254mm。左側部分為切割/微噴砂，右側部分為電拋光。

除鎳鈦合金零件外，該公司還廣泛使用鈷鉻合金、鉭、鈦以及幾種醫用不銹鋼。激光加工經理Jeff Hansen解釋稱：“機器靈活性為另一項重要資產，其使我們能夠支持真正多樣化的材料（包括管材和扁平材）切割。對于較薄的管，我們可將光束聚焦至20微米的點上。某些管內徑僅0.012英寸并且最新光纖激光器的高峰值功率與平均功率之比使我們的切割速度最大化，同時仍能提供所需的邊緣質量。對于外徑可能高達1英寸的大型產品，我們絕對需要提高速度。

除精密切割和快速響應外，NPX還提供全套后處理技術，以及綜合設計服務，此類服務借鑒其在該行業的豐富經驗。此類技術包括電拋光、噴砂、酸洗、激光焊接、熱定形、成型、鈍化、Af溫度測試和疲勞測試，所有這些都是鎳鈦諾器械制造的關鍵。Brenzel稱，使用后處理技術來處理邊緣光潔度“通常取決于我們談?wù)摰氖歉咂谶€是低疲勞應用。例如心臟瓣膜此類高疲勞零件在其壽命期間可能會彎曲10億次，而在后處理過程中，使用噴砂處理來增加所有邊緣的半徑顯得尤為重要。但對于輸送系統或?qū)Ыz此類低疲勞部件通常無需對其進行大量的后處理。在設計專業知識方面，Brenzel解釋稱，現在多達四分之三的客戶除利用NPX的幫助和技能獲得FDA批準外，并且使用其設計服務。該公司非常擅長在短時間內將“餐巾紙草圖”概念轉化為最終產品。

Motion Dynamics（Futurport，MI）為一家專業生產定制微型彈簧、醫用線圈和電線組件的制造商，其使命是在盡可能短的時間內解決客戶的問題，無論這些問題有多復雜或看似不可能。在醫療器械方面，其主要強調用于神經血管手術的復雜組件，其中包括高質量導線組件的設計、生產和組裝，例如包括“拉線”組件在內的可操縱導管器械。

Motion Dynamics–創建神經病學程序的子組件

如前所述，光纖或USP激光器的選擇屬于工程偏好以及所支持器械和工藝類型的問題。Motion Dynamics總裁Chris Witham解釋稱，“該公司基于高度專注于神經血管產品的商業模式，我們可在設計、執行和服務方面提供差異化的結果。我們僅使用激光切割來生產我們?cè)趦?nèi)部使用的部件，以制造高價值的“困難”組件，這已成為我們的專長和聲譽；我們不提供激光切割作為合同服務。我們發現使用USP激光器完成大多數激光切割能達到最佳結果，幾年來，我們一直使用配備有該激光器的StarCut Tube。由于我們產品在市場上具有強烈需求，因此我們每天實行兩次（有時是三次）8小時輪班制，并且在2019年，我們需要收購另一臺StarCut Tube來支持這一增長。但這次我們決定采用一種新的混合模式，其帶有USP飛秒激光器以及光纖激光器。我們還將其與StarFeed加載器/卸載器進行配對，這樣我們便可進行完全自動化切割-操作員僅需向進料器加載空白試管，并啟動該產品的軟件操作程序。

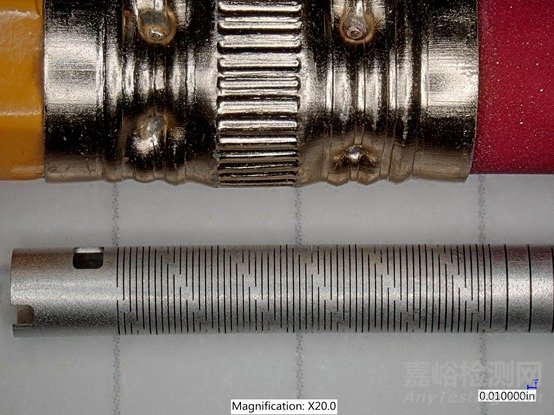

圖3.采用摩納哥飛秒激光器對此類柔性不銹鋼輸送管（顯示在鉛筆橡皮擦旁邊）進行切割。

Witham補充稱，雖然其偶爾會使用機器進行平切，但95%以上的時間是用于為其可操縱導管組件（即海波管、線圈和螺旋）創建或修改圓柱形產品，包括切割成型尖端和切割孔。此類組件最終用于動脈瘤修復和血凝塊清除等手術。需在各種金屬上使用激光切割機，其中包括不銹鋼、純金、鉑和鎳鈦諾。

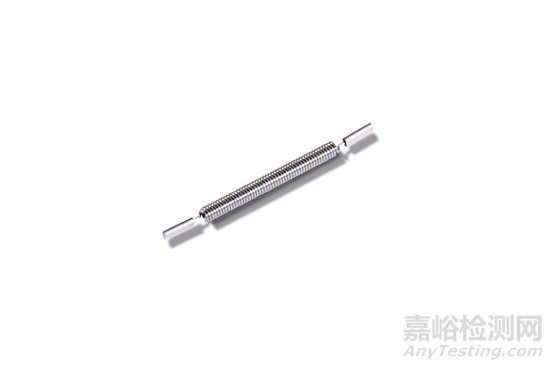

圖4.Motion Dynamics也廣泛使用激光焊接。上圖中，已將線圈焊接知激光切割管上。

激光選擇？Witham解釋稱，優秀的邊緣質量和最小化的切口其大多數組件的關鍵，因此其最初更偏向使用USP激光器。此外，此類激光器能切割該公司使用的所有材料，包括在其某些產品中用作不透輻射標記的微小金成分。但其補充稱，新的混合選項包括光纖激光器以及USP，使其在優化速度/邊緣質量問題上更具靈活性。“毫無疑問，此類光纖激光器可提供更快的速度，”其稱。“但由于我們特殊的應用重點，這通常意味著需進行某種類型的后處理，例如化學和超聲波清洗或電子拋光。因此，混合機器允許我們選擇整體過程-單獨的USP或光纖激光和后處理-為每個組件的最佳選擇。其可使我們能夠探索混合加工相同部件的可能性，特別是在涉及較大直徑和壁厚的情況下：即首先使用光纖激光器進行快速切割，然后使用飛秒激光器進行精細切割。其預計USP激光器將是其首選，由于盡管其遇到的壁厚在1-20000之間，但其大多數激光切割涉及壁厚在4000到6000之間的不銹鋼管。

綜上所述，激光切割以及鉆孔為制造各種醫療器械的關鍵工序。如今，由于核心激光技術的進步以及為滿足該行業特殊需求而配置的高度優化的機器，此類工藝比以往任何時候更易于使用，并產生更好的效果。
