某公司在制氫中采用德希尼布(Technip)轉化爐生產氫氣及合成氣，轉化爐的上集氣管為進料系統，管內介質為水蒸氣+天然氣，在轉化爐爐管內通過催化劑進行吸熱反應，從而產生氫氣等氣體。上集氣管材料為TP347H鋼，設計工作溫度為635℃，設計工作壓力為4.3MPa。

2018年11月，轉化爐由于上游天燃氣斷供30min左右，轉化爐作為一個工藝吸熱反應爐，無天燃氣進入爐管內部，其燒嘴燃燒產生的煙道氣熱量無法被帶走，導致集氣管工作壓力從4.0MPa下降至3.0MPa，工作溫度急速上升至675℃。事故之后停車檢查，發現上集氣管異徑連接管開裂，開裂位置如圖1所示，為找到制氫裝置集氣管開裂的原因，來自機械工業上海藍亞石化設備檢測所有限公司和上海藍濱石化設備有限責任公司的盧雪梅、黃超鵬、宋文明等人進行了理化檢驗與分析。

圖1 集氣管開裂位置示意圖

01、理化檢驗

1.1宏觀觀察及無損檢測

依據NB/T47013.5—2015《承壓設備無損檢測第5部分：滲透檢測》的要求對開裂集氣管及其附近區域進行滲透檢測，結果表明集氣管管壁僅存在1條裂紋，位于近焊接接頭母材部位。觀察開裂集氣管的宏觀形貌，可見裂紋為環向開裂、無分叉，長約120mm，如圖2所示。通過裂紋中部開口寬度最大,可判斷啟裂區位于裂紋中部。

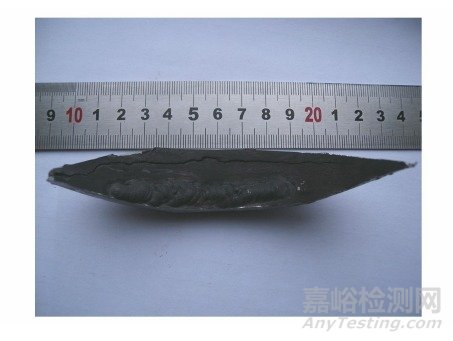

圖2 集氣管裂紋宏觀形貌

1.2、化學成分分析

對開裂集氣管母材的化學成分進行分析，可知集氣管化學成分符合相關要求。

1.3金相檢驗

在集氣管開裂部位截取金相試樣，試樣垂直于焊縫，觀察面包括母材、熱影響區和焊縫。試樣經打磨、拋光后采用王水溶液浸蝕，然后對試樣進行觀察，如圖3所示?？梢娂瘹夤芎缚p的顯微組織為奧氏體+δ鐵素體，組織正常；熱影響區的顯微組織為奧氏體+δ鐵素體+析出相，析出相呈顆粒狀，沿奧氏體晶界分布；母材的顯微組織為奧氏體+析出相，析出相呈顆粒狀分布在奧氏體晶界處，組織存在敏化現象。

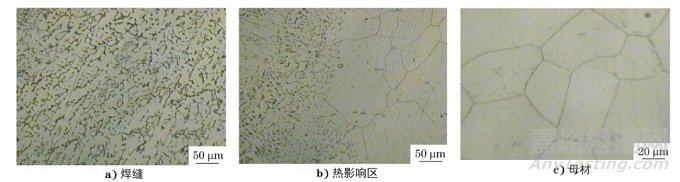

圖3 開裂集氣管不同位置的顯微組織形貌

采用掃描電鏡對集氣管母材的顯微組織進行觀察，如圖4所示?？梢娋Ы缬写罅课龀鑫?，且晶界發生寬化，有明顯的敏化特征。采用掃描電鏡附帶的能譜儀(EDS)對析出相及其附近區域進行成分分析，結果表明鉻元素在析出相中含量為21.7%(質量分數，下同)，在晶界中含量為17.8%；碳元素在析出相中含量為8.4%，在晶界中含量為3.3%，即析出相富鉻，晶界貧鉻，判斷析出相應為Cr23C6型金屬間化合物，該化合物只有管壁溫度高于538℃時才能析出，析出相的存在使材料的強度和韌性下降。

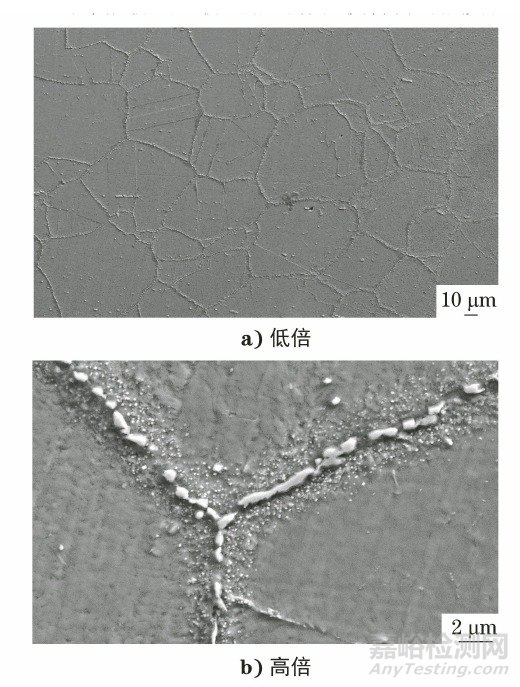

圖4 集氣管母材的微觀形貌

1.4硬度測試

對金相試樣進行硬度測試，可以發現裂紋附近硬度較高，為386.3 HV0.2，而遠離裂紋的母材硬度為248.6 HV0.2。

1.5斷口分析

將試樣沿裂紋剖開，采用掃描電鏡(SEM)對斷口進行觀察，如圖5所示。裂紋的啟裂區和擴展區形貌相似，均呈冰糖狀，為沿晶開裂特征，晶粒表面附著大量氧化物，且氧化物較為致密；裂紋尖端亦呈沿晶開裂特征，與母材和熱影響區的顯微組織相吻合，晶界存在敏化的材料易發生晶間開裂。

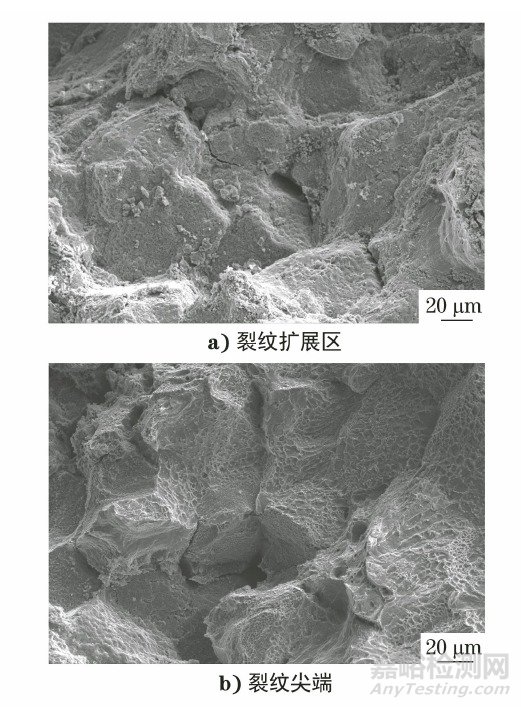

圖5 開裂集氣管斷口SEM 形貌

1.6應力分析

采用有限元分析軟件(Ansys)計算集氣管開裂部位超溫(3.0 MPa，675℃)運行時的應力，節點分布如圖6所示，2510節點接近于開裂部位。計算結果表明，2510節點在該條件下所受應力為89.1MPa，經查閱相關資料，TP347H 鋼管在該溫度下的許用應力僅為41.4MPa，管壁所受應力遠高于其許用應力，因此管壁在此工況下運行時易發生失穩開裂。

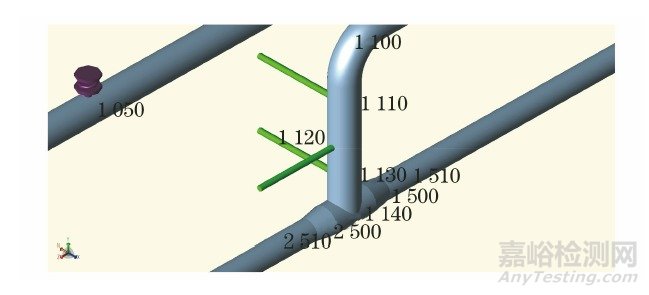

圖6 集氣管節點分布圖

02、分析與討論

由化學成分分析結果可知，集氣管的化學成分符合標準的要求。根據金相檢驗的結果可知焊縫組織正常，但熱影響區和母材的顯微組織存在敏化現象，且析出相呈顆粒狀，沿奧氏體晶界分布。TP347H 鋼屬于耐熱奧氏體不銹鋼，正常情況下其顯微組織應為奧氏體，晶界光滑，但該集氣管在運行過程中存在超溫運行的情況,最高溫度達到了675℃，剛好處于不銹鋼敏化溫度(538~816℃)區間，故該管壁組織中奧氏體晶界析出了硬而脆的金屬間化合物。在正常運行條件下，TP347H鋼滿足要求，一旦超溫運行則存在管壁開裂的風險，為了更好地保障工廠運行的安全、穩定，可將集氣管材料升級為Incoloy800H鎳基合金，該材料在高溫(650~1000℃)下仍具有較高的強度。

根據EDS分析結果表明，析出相富鉻，晶界貧鉻，這是由于碳向晶界擴散的速度比鉻快，Cr23C6沿晶界沉淀時，晶界及其鄰近區域的鉻便會被大量消耗而來不及得到補充，從而使晶間出現貧鉻現象。有研究表明，奧氏體不銹鋼在敏化狀態下的抗拉強度、屈服強度、斷后伸長率、斷面收縮率、沖擊吸收功等力學性能指標均下降，受到彎曲時就會產生沿晶裂紋。

應力計算結果表明，超溫運行時，集氣管開裂處所受應力值為其許用應力的2倍多，而開裂處位于近焊縫母材部位，該位置在生產過程中受焊接的影響，其應力較其他位置的高，在應力疊加作用下，集氣管優先在該處開裂，硬度測試結果也能間接證明這一點。因集氣管母材敏化，晶界存在顆粒狀或長條狀的硬質沉淀相，沉淀相的硬度與母材基體的相差較大，且存在突起，析出相邊緣易產生應力集中，萌生微裂紋，微裂紋在力的作用下不斷擴展、連接，形成裂紋，導致管壁沿晶開裂，這與裂紋擴展區的形貌特征一致。

03、結論與建議

集氣管超溫運行使富鉻碳化物在晶界處析出，管壁組織敏化，強度下降，且管壁所受應力遠高于其許用應力，導致管壁優先在應力集中區域開裂，并表現為沿晶開裂。建議通過以下兩個方面進行改進。

 (1) 優化工藝，增設應急預案，避免因原料斷供而引起設備超溫運行。

(2)材料升級，在正常運行條件下，TP347H鋼滿足要求，但是一旦原料斷供或其他原因引起了超溫運行，則存在管壁開裂的風險。

作者：盧雪梅1,2，黃超鵬1,2，宋文明1,2，李燕姣1,2，賈雅妮1,2，侍吉清1,2；

單位：

1.機械工業上海藍亞石化設備檢測所有限公司

2.上海藍濱石化設備有限責任公司；
