中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

所有無(wú)機(jī)鹵化鉛鈣鈦礦型因其高純度而備受下一代發(fā)光二極管的青睞，但是鈣鈦礦納米晶薄膜中的非輻射俄歇復(fù)合限制了器件的效率和亮度。因此，本文介紹了一種表面工程方法，用氧化鈰-三丁基膦雜化配體取代原來(lái)的長(zhǎng)鏈油酸/油胺配體，以抑制CsPbBr3-NC薄膜中的無(wú)輻射俄歇復(fù)合，以獲得高亮度、低效率的滾降發(fā)光二極管。相關(guān)論文以題目為“Suppressing Auger Recombination in Cesium Lead Bromide Perovskite Nanocrystal Film for Bright Light-Emitting Diodes”發(fā)表在The Journal of Physical Chemistry Letters期刊上。

論文鏈接：

https://pubs.acs.org/doi/10.1021/acs.jpclett.0c02777?ref=pdf

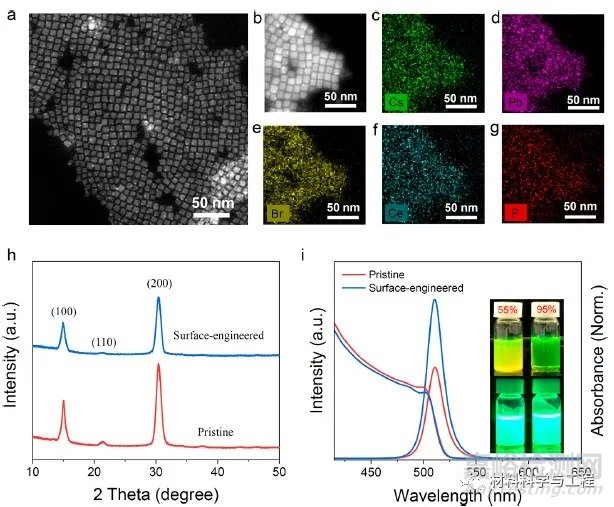

圖1。（a） 表面工程CsPbBr3 NCs的TEM圖像。（b）表面工程化CsPbBr3 NCs的HAADF-STEM圖像。表面工程CsPbBr3 NCs的Cs、Pb、Br、Ce和P的（c−g）EDS映射。（h）原始和表面工程N(yùn)Cs的PXRD模式。（i）兩個(gè)CsPbBr3NCs的紫外-可見(jiàn)吸收光譜和PL發(fā)射光譜（激發(fā)波長(zhǎng)為365 nm）表明，表面工程N(yùn)Cs的PL強(qiáng)度明顯增加。插圖顯示了原始（左）和表面工程（右）NCs溶液在日光（頂部）和紫外線（底部，365 nm）照射下辛烷值下的照片。

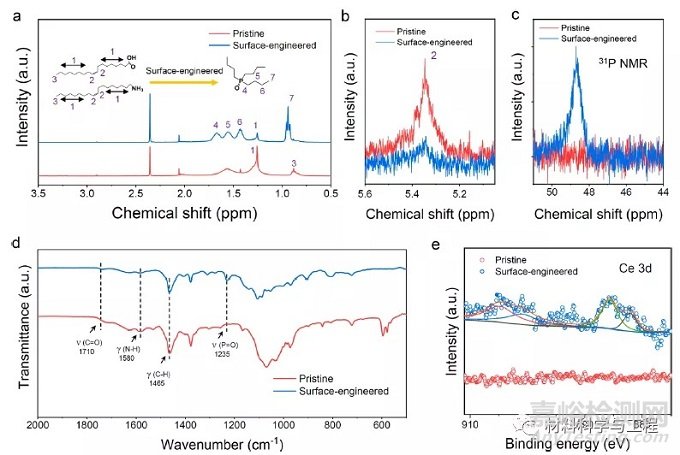

圖2。（a）分散在氘化氯仿（CDCl3）中的原始和表面工程化CsPbBr3 NCs的1H NMR譜。插圖顯示了CsPbBr3 NC表面上的配體交換過(guò)程。（b）OA或OAm對(duì)應(yīng)的烯烴共振信號(hào)。（c）分散在CDCl3中的相應(yīng)CsPbBr3 NCs的31P液相核磁共振譜。（d）相應(yīng)的CsPbBr3 NCs的FTIR光譜。（e）相應(yīng)CsPbBr3NCs的高分辨率XPS光譜（Ce 3d）。

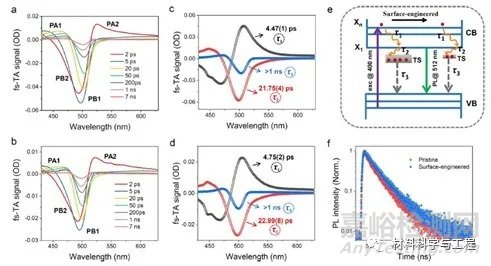

圖3。在幾個(gè)具有代表性的探針延遲下獲取的fs-TA光譜（400 nm激發(fā)）（a）原始CsPbBr3 NCs和（b）表面工程CsPbBr3NCs。特征衰變相關(guān)光譜（c）原始CsPbBr3 NCs和（d）表面工程CsPbBr3 NCs。（e）所涉及的光物理過(guò)程和機(jī)制的示意圖，其中VB、CB、X1和Xn分別表示CB中的價(jià)帶、導(dǎo)帶、最低激子態(tài)和CB中較高的激子態(tài)。TS代表表面陷阱狀態(tài)。紅球代表電子。（f）兩個(gè)CsPbBr3 NCs的PL衰減動(dòng)力學(xué)。

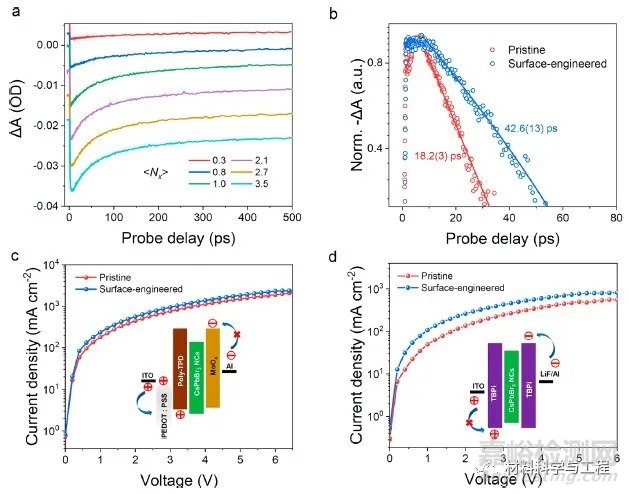

圖4。（a）泵注量依賴(lài)的fs-TA動(dòng)力學(xué)在表面工程化CsPbBr3-NC薄膜的PB1處進(jìn)行了探測(cè)（激發(fā)波長(zhǎng)為400nm）。（b）兩個(gè)樣品中俄歇復(fù)合的動(dòng)力學(xué)軌跡及其擬合。-電壓密度（J）電流特性（c）純空穴和（d）純電子器件。

圖5。（a）裝置各功能層能帶圖。（b）橫截面掃描電鏡圖像顯示多層。（c）不同驅(qū)動(dòng)電壓下表面工程CsPbBr3 NCsPeLED的典型電致發(fā)光譜。插圖顯示了驅(qū)動(dòng)電壓為5.0V時(shí)PeLED的照片。（d）電流密度-電壓-亮度，（e）EQE特性，以及（f）兩種類(lèi)型PeLED器件在100 mA cm−2的高電流密度下的統(tǒng)計(jì)峰值EQEs和EQEs。
