超聲多普勒胎兒監護儀臨床前研發需要做哪些實驗

嘉峪檢測網 2020-11-27 16:56

本文適用于第二類超聲多普勒胎兒監護儀，其定義采用YY 0449—2009《超聲多普勒胎兒監護儀》3.1，即“由主機、超聲探頭、宮縮壓力傳感器及與之相連接的儀器組成，采用超聲多普勒原理，具有監測和貯存胎心率、宮縮數據的功能，并可設置報警。”如果超聲多普勒胎兒監護儀作為一個系統中的一部分，則本文也適用于該部分。不適用于超聲多普勒胎兒心率儀，該類儀器采用的行業標準為YY 0448—2009《超聲多普勒胎兒心率儀》。

超聲多普勒胎兒監護儀的結構和組成

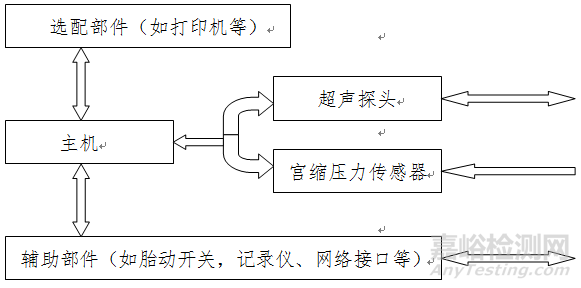

一般由主機、超聲探頭、宮縮壓力傳感器及與之相連接的附件組成。一般的結構示意框圖如下：

超聲多普勒胎兒監護儀臨床前研發需要做哪些實驗

圖1 產品結構示意框圖

超聲多普勒胎兒監護儀臨床前研發需要做哪些實驗

圖2 產品示例

有些設備配有內置打印機的同時，還配有外部打印機或外部打印機接口；顯示器也有類似情況。

超聲多普勒胎兒監護儀的工作原理

超聲多普勒胎兒監護儀采用超聲多普勒原理對孕婦及胎兒進行連續監護，并在出現異常時及時提供報警信息。傳感器一般系附在孕婦腹部，通常采用多元扁平超聲多普勒換能器。

宮縮的強度通常由壓力傳感器反饋，進而給出所需的信號。

超聲多普勒胎兒監護儀可實時監護胎兒心率等變化情況，為臨床提供準確的診斷及處理資料，它既可單獨使用，也可通過網絡接口與產科中央監護系統連接，形成網絡監護系統，也可以同時提供多種移動應用解決方案。

檢測胎兒心率信號經處理后將胎兒心率變化趨勢用軌跡描記出來，并能同時描記母體的宮縮曲線。

醫生根據這二條曲線的變化趨勢可以初步判斷胎兒的健康狀態，以便及時采取措施。

超聲多普勒胎兒監護儀所使用的超聲波生物物理特性主要有機械效應、熱效應和空化效應。具體產品可能涉及以上全部或部分效應。但其強度一般很低。

超聲多普勒胎兒監護儀作為非治療設備，其設備向人體傳送能量和從人體取得能量以獲取所需信息。該產品用于診斷、監護，不以治療為目的，所以超聲輸出的強度應盡可能地低。

超聲多普勒胎兒監護儀的相關標準

標準編號	標準名稱
GB 9706.1—2007	醫用電氣設備第1部分：安全通用要求
GB 9706.9—2008	醫用電氣設備第2-37部分：醫用超聲診斷和監護設備安全專用要求
GB 9706.15—2008	醫用電氣設備第1-1部分：安全通用要求并列標準：醫用電氣系統安全要求
GB/T 14710—2009	醫用電器環境要求及試驗方法
GB/T 16846—2008	醫用超聲診斷設備聲輸出公布要求
GB/T 16886.1—2011	醫療器械生物學評價第1部分：評價與試驗
YY 0449—2009	超聲多普勒胎兒監護儀
YY 0505—2012	醫用電氣設備第1-2部分：安全通用要求并列標準：電磁兼容要求和試驗
YY/T 1142—2013	超聲診斷和監護儀器頻率特性的測試方法

超聲多普勒胎兒監護儀的常見危害

編號

	可預見的事件序列	危害處境	損害
1	能量的危害
1.1	電能
1.1.1	電源輸入插頭剩余電壓	插頭與網電源分離后，產品內濾波器剩余電壓不能快速泄放。	導致對孕婦（和/或操作者）電擊傷害。
1.1.2	過量的漏電流	絕緣/隔離效果不符合要求
1.1.3	通過應用部分（探頭、宮縮傳感器）引起孕婦觸電	隔離措施不足；電介質強度達不到要求；聲透鏡材料磨損、老化龜裂甚至脫落。
1.1.4	誤接觸高壓部分	安全地線沒有或失效；高壓絕緣介質年久老化，絕緣性能下降，導致高壓擊穿。
1.2	熱能
1.2.1	非預期的或過量的傳感器表面溫升	傳感器壓電晶片振動的機械耗損、聲阻抗匹配不佳引起的損耗和高壓開關損耗。	引起人體組織過熱或?qū)е聽C傷。
1.2.2	超聲輸出聲強過高和/或輻照時間過長	超聲波攜帶的機械能部分被人體吸收并轉為熱能。	引起人體組織過熱或?qū)е聽C傷。
1.3	聲能
	孕婦在監測過程中接受的非預期聲輻射劑量	產品故障或失控，導致過大超聲劑量作用于人體；產品聲輸出控制、顯示功能失效或故障。	可能造成人體組織細胞損傷。
1.4	機械力
1.4.1	操作者使傳感器與人體皮膚接觸時用力過大	操作者缺乏相關常識。	孕婦腹部壓力過大，引起被孕婦不適。
1.4.2	銳邊或尖角	主機或/和治療頭表面有銳邊或尖角。	使用者和孕婦被劃傷。
2	生物學危害
	生物不相容性	與孕婦接觸的傳感器材料有致敏性；與孕婦接觸的傳感器材料有刺激性；與孕婦接觸的傳感器材料有細胞毒性。	產生致敏、刺激和細胞毒性反應。
3	環境危害
3.1	設備受到外界的電磁干擾	產品設計時電磁屏蔽及電路抗擾設計不充分；未規定設備的使用環境。	不能正常工作。
3.2	設備對外界的電磁輻射干擾	屏蔽、濾波及接地技術不完善；未規定設備的使用環境要求；產品內部信號線與電源線相互干擾。	引起其他設備不能正常工作。
4	器械使用的危害
4.1	誤操作	未經培訓的人員使用操作；使用程序過于復雜或使用說明書表達不當。	使被孕婦不適。
4.2	與消耗品、附件、其他醫療器械的不相容性	傳感器上用的超聲耦合劑不相容。	使孕婦皮膚造成不適。
4.3	交叉感染	與孕婦接觸的部分清潔/消毒不充分或不正確。	可導致感染性疾病。
4.4	工作數據的準確性	監測數據不準確。	導致正確狀態誤報或危險狀態不報。

超聲多普勒胎兒監護儀的主要性能指標

超聲多普勒胎兒監護儀的型式試驗的項目應包括產品技術要求的全部項目。制造商擬定的產品技術要求也應覆蓋YY 0449—2009《超聲多普勒胎兒監護儀》規定的安全要求和性能要求。

超聲多普勒胎兒監護儀的研究要求

1.產品性能研究

2.生物相容性評價研究

直接接觸或間接接觸患者（孕婦）和使用者的材料組成，應當按GB/T 16886.1—2011《醫療器械生物學評價第1部分：風險管理過程中的評價與試驗》規定的原則進行生物相容性評價，并給出清單，提供所有材料的名稱和基本成分名稱。

3.生物安全性研究

4.滅菌/消毒工藝研究

5.產品有效期和包裝研究

6.臨床前動物試驗

7.按照《醫療器械軟件注冊技術審查指導原則》（國家食品藥品監督管理總局通告2015年第50號）的要求提交軟件研究資料。

8.證明產品安全性、有效性的其他研究資料。
