鋰離子電池極耳焊接質量會直接影響電池安全性和倍率性能，本文是一個極耳焊接點大電流熔斷測試。

測試條件

（1）原料規格：Al極耳， 材質A1050-O，寬度6mm，厚度1mm，長78mm。

（2）焊接設備：激光焊接機。

（3）通電設備：5V 300A充放電設備。

（4）溫度測試設備：NEC熱成像記錄儀。

測試方法與過程

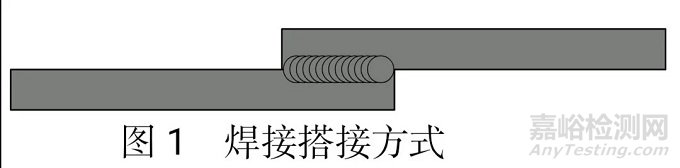

（1）焊接搭接方式：兩塊Al板搭接10mm，焊接Al板兩側面，如圖1所示（不太合理）。

（2）焊接條件：

峰值功率 6000 W；

頻率25 Hz；

焊接速度 4 mm/s；

能量約16 J。

（3）通電條件：

極耳兩側連接充電電機正負極，通電流300A，每100ms記錄一組電壓、電流數據。

采用熱成像儀測試溫度，每10s記錄一次數據，并觀察焊接點情況。

測試結果

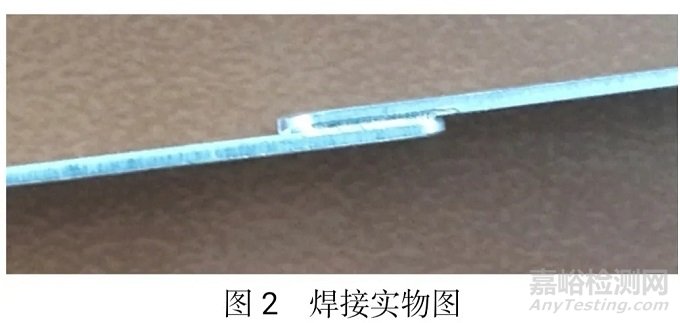

（1）焊接情況：焊接實物如圖2所示。

（2）通電測試焊點溫度演變

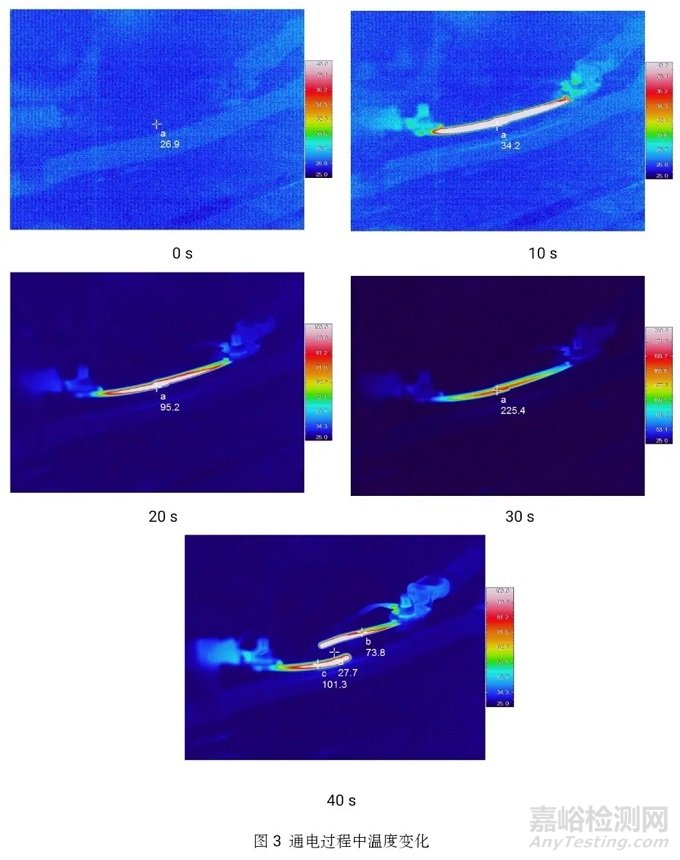

Al板焊接后，兩端連接充放電機正負極，通300A電流，熱成像儀觀察溫度分布情況。通電過程中，焊點溫度最高，10s時溫度達到34.2℃，20s時達到95.2℃，30s時溫度達到225.4℃，隨后焊點熔斷。溫度分布如圖3所示。

（3）通電測試電阻演變

根據記錄的電壓和電流數據，計算通電過程中，電阻的演變過程，如圖4所示，隨著時間推移，溫度不斷升高，電阻呈線性增加，由開始的0.58mΩ變?yōu)?.51mΩ，第30s時，焊點熔斷。

（4）通電焊接熔斷情況

通300A大電流時，焊接點維持了約30s，第30s時，焊點熔斷。

結論與建議

本次試驗，300A大電流通電，焊接點維持了30s時間。通過探討焊接方式，增強焊接能量，大電流通電時間還可能可以繼續延長。
