電測法是最為廣泛使用的振動測量方法，也是目前的主要測振手段。本文設計了基于AVR單片機的振動信號測試系統，有效解決了振動信號檢測不準確的問題。該方案設計靈活，可很簡單地移植到各種振動信號檢測系統中。

一、系統總體設計

1.壓電傳感器振動測試

當壓電傳感器的壓電元件受到外界的作用力時，在壓電元件的兩個電極表面就會出現與外界作用力成正比的電荷，且兩個電極表面聚集的電荷量相等，極性相反。因此，可以把壓電傳感器看作一個電荷發生器，也就是一個電荷源，而壓電元件在這一過程中可以看成是一個電容器。壓電傳感器也存在與電容傳感器相同的問題，即內阻很高和功率很小。要解決這些問題就必須使用特殊的轉換電路。由于小功率的存在，壓電傳感器輸出的能量就很微弱，再加上電纜的分布電容和干擾等因素，嚴重影響壓電傳感器的輸出特性。所以，在壓電傳感器的測量電路中需要加前置放大器。

2.系統設計

振動測試硬件系統的主要任務是獲取振動信號，并對振動信號數據進行分析處理。最原始的振動信號是非電量，依靠壓電加速度傳感器將非電量的振動信號向電信號轉換，即壓電加速度傳感器構成振動測試硬件系統的最前端。壓電加速度傳感器直接輸出的電信號是極微弱的，不利于處理，因此需要使用信號調理電路對其進行調理。該系統以ATmega128單片機為核心采集調理好的振動電信號，再經過CPU內部建立的數學模型計算出振動大小，實現了數據的存儲和傳輸功能。實際測量中，采用了4個壓電加速度傳感器，其中3個用來模擬被測物體3個方向的直線振動，另一個用作參考傳感器。

二、系統核心硬件電路設計

1.主CPU電路

主CPU采用高性能、低功耗的ATmega128芯片。該芯片自帶8路10位ADC、SPI總線、TWI總線等，3.3V低功耗電壓，豐富的內部資源減小了系統的體積，方便了系統硬件設計。該CPU采用了精簡指令集結構，保證了系統快速地運算計量振動信號并分析處理。

2.振動信號檢測模塊

目前廣泛使用的壓電加速度傳感器測量電路是電荷放大器，其輸出電壓正比于輸入電荷量。電荷放大器相比其他壓電加速度傳感器測量電路的最大特點是測量靈敏度和電纜長度無關，這在實際測量應用時顯得非常方便。壓電加速度傳感器輸出的高阻電荷信號首先經電荷轉換電路轉變?yōu)榈妥杩闺妷盒盘?hào)，再經過信號調理放大電路歸一化后送入濾波器，最后經輸出放大電路進行放大后輸出。

振動信號的信號調理對精確檢測振動大小至關重要。電荷轉換電路對運算放大器的要求主要在于低漂移、寬頻帶、高增益、高輸入阻抗。振動信號周圍或伴有高溫、強壓及強震蕩而帶來的各種噪聲，對傳感器輸出的有用信號進行有效調理相當重要。儀表放大方式是差分信號放大的理想選擇，能在噪聲以及含有大共模信號的條件下保持極高的直流準確度和增益準確度。系統選用了AD公司的AD8574芯片，該芯片內部集成了4路放大器，超低的失調、漂移和偏置電流特性，具有軌到軌輸入和輸出擺幅能力，可以滿足3.3V單電源工作。將內部3個運放配成儀表放大器形式，既滿足了儀表放大器形式又保證了調理電路，具有最小的漂移和足夠的準確度。傳感器輸入的是差分信號，為了避免負電壓在單電源運放中出現，電路設計中引入?yún)⒖茧妷禾Ц咻斎胫?，從而保證輸入和輸出都處在運放放大器理想的狀態。具體電路如圖1所示。

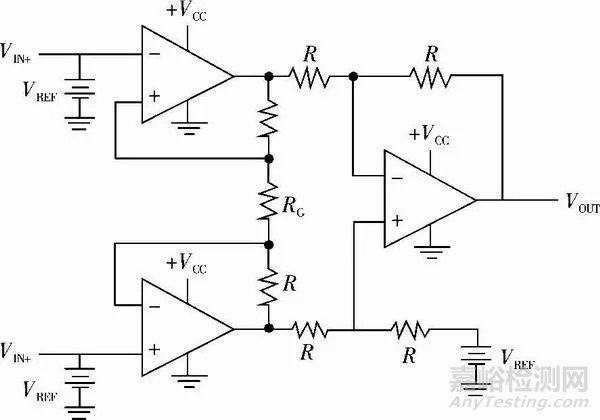

圖1  信號調理電路

3.溫度測量模塊

溫度是系統評估振動信號大小的關鍵性參數，影響著壓電傳感器輸出準確度，同時影響電子元件的運行參數，并且如果測量系統的溫度超過工作范圍，有可能對系統設備造成不可恢復的破壞。本系統選用的是目前得到廣泛運用的美國Dallas半導體公司研制的單總線溫度傳感器DS18B20，它是單片結構，無需外加A/D即可輸出9～12位的數字量。通信采用單總線協議，對DS18B20的各種操作通過一條數據線即可完成，同時該數據線還可兼做電源線，即具有寄生電源模塊。溫度測量范圍為-55℃～+125℃。

4.數據存儲電路

數據存儲電路選用了ATMEL公司的AT45DB321D芯片。該芯片支持高速SPI串行接口，具有8M字節的容量。如果需要長時間工作可以將多塊存儲芯片并聯使用，保證了系統長時間工作，并將振動信號保存用作后期處理以及分析。

三、系統軟件設計

由于本設計的主要任務是將4個振動電信號采集進入處理器，然后經過一定數學模型計算出振動大小，固件程序是振動測試數據采集模塊的核心。為了更好地理解和編寫程序，整個系統采用了模塊化設計?；谶@種編程思想，軟件編程的總體分主程序、數據采集程序、振動信號處理程序以及上位機通信程序。本設計選用了定時器來啟動AD轉換，然后再對設備振動信號進行計算，系統具體軟件主要流程如圖2所示。

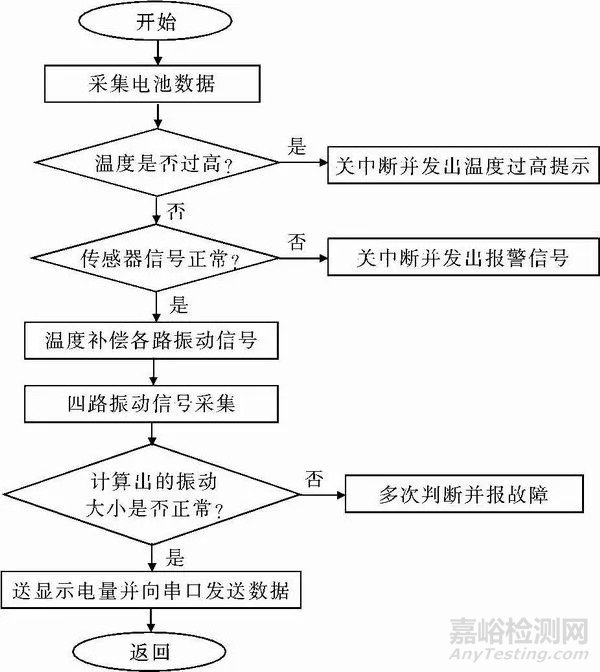

圖2  軟件主流程圖

四、振動信號檢測系統實驗

為了檢驗系統是否能準確估算振動信號的大小，系統測試平臺使用了STI振動試驗臺DC-1000-15。取一塊直角三棱錐粘貼在振動臺面上接受激振，直角三棱錐的3個側面都是直角，其法向構成一個三維直角坐標系。3個傳感器分別安裝在3個側面上構成測量坐標系，4號傳感器是一個三軸傳感器，用于校對振動信號的準確性。此時，振動臺所產生的振動方向與3個傳感器的敏感軸向均成一定角度。以振幅為3.5g、頻率為100Hz的標準正弦信號作為激振信號，測得4個傳感器的振動信號。

4個傳感器的振動信號幅值分別為A1=1.2g、A2=2.1g、A3=2.2g、A4=3.3g。

傳感器1、2、3在振動臺軸向上的振動合成與傳感器4所測得的值基本吻合，表明該系統測量振動信號準確有效，具有較高的可靠性與很好的實用性。
