為了保證振動試驗的正確性，夾具在使用前應進行動態檢測，以檢查其主要的動態特性，如固有頻率、傳遞特性、夾具與試件連接面上各點響應的均勻性、橫向運動、波形失真度是否符合要求，以確定是否需要采取技術措施進行補救。

1、 夾具動態特性檢測方法

夾具力學特性的要求：整個試驗頻率范圍內，夾具的頻響特性應平坦且?jiàn)A具的一階固有頻率高于最高試驗頻率，對于大型夾具來說，要使其一階固有頻率高于試驗件的一階固有頻率的3~5倍，避免發生夾具與試件在試驗方向上發生共振耦合；夾具的阻尼要盡量大，夾具共振時（第一階固有頻率），共振放大倍數不大于4；夾具的橫向運動（垂直于激振方向的運動）要盡量小，一般來說，橫向振動比應小于30%，至多不應超過50%。

夾具動態測定的方法如下：將夾具用螺栓固定到振動臺的臺面上；加速度傳感器安裝到在振動臺臺面上，進行閉環控制，設其激振方向?yàn)閍oy;在緊靠夾具與試件的連接孔附近，選擇幾個響應點，在每個響應測點處安裝一個三方向加速度傳感器，通過開環分別測量激振方向響應加速度aiy及橫向響應振動加速度aix和aiz；按試件振動試驗頻率范圍進行正弦掃頻試驗，記錄控制點和各響應點的加速度隨頻率變化曲線；求出aiy/aoy變化曲線，計算出傳遞率，用以檢查所涉及夾具在激振方向的傳遞特性，一階固有頻率共振時的品質因數“Q”和夾具連接面響應的均勻性；求出橫向振動與激振方向的加速度比（下式所示），此值檢查橫向運動大小。

2、 試驗測試原理

1）振動控制原理

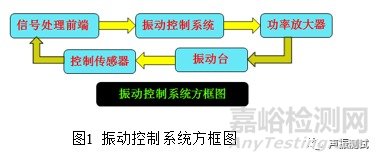

振動控制系統如下圖1所示，將控制儀生成的驅動信號通過功率放大器逐級放大，然后驅動振動臺工作，同時控制點的響應信號反饋給控制儀，將與設定好的參考譜進行比較、修正，得出新的驅動譜，如此反復進行，使控制譜達到并滿足試驗控制精度要求，一般情況控制點選取在產品與夾具連接界面處。

2）測量系統原理

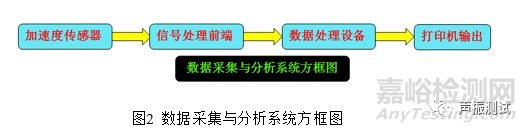

測量系統如下圖2所示，采用內置式加速度計測量產品各點在振動環境下的加速度響應。加速度測點測量X、Y、Z三方向的加速度，測點采用快干膠或環氧914粘接。測量點通過螺釘與絕緣的玻璃鋼塊連接，組成試驗用傳感器組。產品不能打磨的部位，用酒精擦拭后粘貼鋁基，將傳感器粘貼在鋁基上；可打磨位置，打磨并用酒精擦拭后直接粘于產品上。為避免在試驗期間傳感器、連接導線松動而導致信號丟失，因而在傳感器安裝時和正式試驗前對每個傳感器實施一次輕敲試驗，以檢驗由傳感器、數據采集和處理系統組成的測量系統連接的完好性。在試驗過程中，信號分析系統監視關鍵點的響應，以便及時發現問題。每次試驗結束后，分析關鍵數據，根據測量結果決定是否進行下一步試驗。

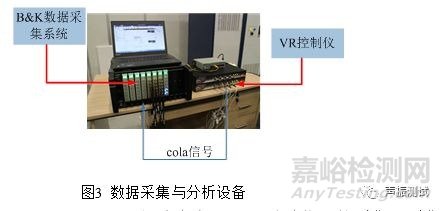

本實驗室采用VR控制儀對振動臺進行振動控制，同時輸出cola信號，B&K3660-D型數據采集系統對響應點數據進行采集同時采集VR控制儀輸出的cola信號，如下圖3所示。

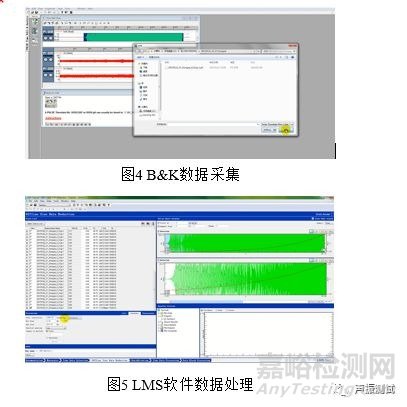

打開PULSE Time Data Recorder，進行響應點和cola時域信號的采集，采集的信號為pti格式，PILSE →application→Time→TimTimeEdit&Analyze，打開上述Time Data Recorder錄制的pti文件，將該文件轉換為uff格式，如圖4所示，然后用lms軟件offline sine data reduction模塊對該uff格式文件進行振動試驗數據處理和分析，如圖5所示。

3 、夾具動態特性檢測結果

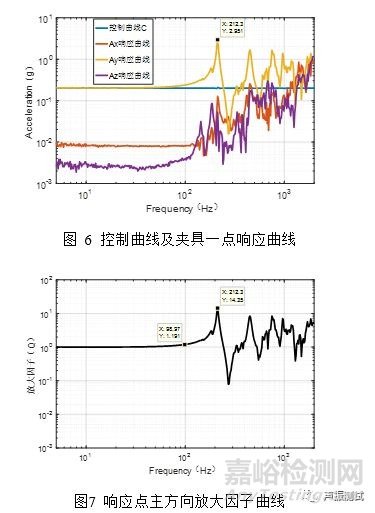

對夾具進行5Hz-2000Hz小量級0.2g特征級掃頻振動試驗，夾具的控制點布置在振動臺臺面上，響應點位于夾具的上沿。對夾具Y向進行振動掃頻試驗， Y向控制曲線和A點的響應曲線如下圖6所示，基頻為212.3Hz與仿真吻合，滿足夾具一階固有頻率高于試驗件的一階固有頻率的3~5倍的條件。

響應點主主方向放大因子曲線如下圖7所示，共振時放大因子為14.35，100Hz內的放大因子Q值最大為1.2，滿足要求。

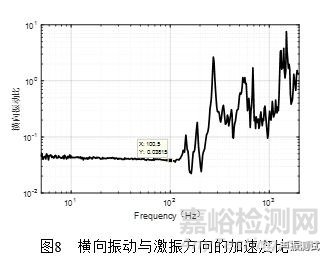

橫向振動與激振方向加速度之比為如下圖8所示,100Hz以?xún)?nèi)該值非常小，滿足小于30%的要求。

4 、小結

本文提出了夾具動態特性檢測的方法，并對試驗測試的方法和原理進行說明，提出了一種依靠B&K測試系統振動響應點的測試方法，該方法對振動試驗信號處理具有重要的意義，經測試該夾具滿足夾具的基本要求。
