(1)制造工藝方面:
a 在三重?cái)U(kuò)散型的襯底制作中,為了盡量減少襯底材料的晶格缺陷對制管成品率的影響,除了設法消除晶片的內應力,控制硅片在高溫下二次缺陷的增生之外,還應盡量減少和防止重金屬雜質的粘污,在工藝中必須保證去離子水有足夠高的純度(在25℃水溫下測量去離子水的電阻率宜控制在7MΩ以上),并應加強硅片、擴散系統、用具、器皿的清潔度,此外還應注意再分布后進行足夠慢的降溫(1.5~2℃/min),以使上述有害雜質從晶體內部向表面高濃度層遷移。
b 為了改善PN結面質量,從結構設計上考慮,可以適當增加擴散結深,以加大尖峰的曲率半徑,從而可以提高擊穿電壓。但另一方面,隨著擴散結深的增加,磷擴散的溫度就要相應提高,擴散時間也要相應延長,由此,在磷擴散過程中,被吸收到硅表面的雜質含量以及形成沉積缺陷的數目也會相應增多,因此,選擇合理的擴散結深對于提高大功率管管芯成品率是十分關鍵的。
c 為盡可能減少在器件制造的整個過程中出現的或增殖的大量二次缺陷(主要是滑移位錯、失配位錯和氧化層錯等),根據器件電學參數要求,對于電流容量要求不大的高壓晶體管,在工藝設計上可以考慮采用二重?cái)U(kuò)散型的平面結構。
d 要提高光刻質量,減少光刻缺陷,防止出現毛刺、鉆蝕、針孔、小島等缺陷。
e 控制好磷擴散的溫度和攜源流量,使石英管內的雜質蒸氣壓不至于過大;同時,要注意加強工藝衛生,避免重金屬雜質的粘污,保證擴散系統及硅片的充分干燥和清潔,以免硅片表面產生局部合金點、破壞點以及雜質沉積缺陷。
f 為了避免或減少在光刻腐蝕后氧化層上出現針孔,除了保證掩膜版和光刻膠質量,改善光刻及氧化等工藝衛生條件,加強氧化前硅片和石英管的清洗處理,提高工藝操作水平之外,還應當注意要求所使用的硅片位錯和層錯密度不能過高。因?yàn)楫?dāng)硅片存在位錯和層錯時,由于位錯和層錯存在的地方容易引起雜質積聚,使該處不能很好地生長氧化層,從而形成氧化層上的針孔。
g 為了避免和減少溝道漏電,除了加強工藝衛生外,還應當適當提高基區表面濃度,使其提高到2E18cm-3以上。
h 為了減少或避免鈉離子對SiO2層的粘污,降低Si-SiO2界面處的界面態密度,在工藝上可以采取的措施包括:①加強工藝操作和環境衛生;采用優質化學試劑、高純水、高純氣以及超凈設備,盡量減少硅片在清洗機高溫?zé)崽幚磉^程中的Na+粘污。②用電子束蒸發代替鎢絲加熱蒸發,減少蒸發過程中的Na+粘污。③采用HCL氧化工藝,減少氧化及再擴散過程中由于爐管引入的Na+粘污。④采用氮化硅-二氧化硅、三氧化二鋁-二氧化硅等復合鈍化層,提高Na+粘污。⑤采用氫氮烘焙以及選擇較優的氧化爐溫和氧氣流量,使表面硅充分氧化,減少氧缺位,以降低界面態電荷密度。
i 為了預防寄生溝道引起的失效,一方面是要在加工工藝上注意清潔度,避免雜質的沾污;另一方面就是要在設計上采取措施,防止寄生溝道的產生,這需要針對具體的電路來加以考慮。預防措施包括:①采用離子注入來設置溝道停止區,以阻斷寄生溝道的導電;②在p型高電壓半導體區域上,加設低電位的場板電極,它可以防止寄生溝道的形成,也可以防止電荷散布效應的出現,同時還可以對于下面的載流子調制起到靜電屏蔽的作用。
j 雙極器件的抗輻射加固技術:雙極器件的損傷本質上來源于界面處深能級陷阱空穴的積累,而劑量率輻照所特有的高電荷產額,加劇了界面正電荷的積累,進而在低劑量率輻照時使增益的退化更加嚴重。為了能生產出應用于空間低劑量率輻射環境的器件,可采取措施包括:
①通過改進注入工藝,降低界面處深能級空穴陷阱密度,抑制正電荷的積累;
②在工藝允許的情況下,減薄基-射結區上方掩蔽氧化層的厚度;
③適當增加基區表面的摻雜濃度,抑制基區表面的耗盡和反型;
④在設計上應盡量減小發射極周長于面積的比值,以減小產生-復合的表面面積。
K 因?yàn)檩椪蘸骃iO2層中積累的電荷與SiO2層質量、性質有關,所以MOS器件柵極氧化層的質量將直接影響氧化層內空間電荷的數量。若SiO2中具有電子俘獲中心,那么這種SiO2層內,輻射不僅建立起正空間電荷層,而且也將建立起負空間電荷層,其結果將凈積累電荷就會減少,輻射產生的影響也就減弱。要提高SiO2膜的抗輻照能力,必須選擇合適的工藝方法和條件,生長出結構完整、缺陷和雜質密度小的氧化膜,另外,選擇一種能清除膜內的雜質并生成完整的Si-O鍵的退火處理方法,對于加固MOS器件也是十分必要的。如用惰性氣體He、Ar代替N2做退火氣體,可明顯降低Si-H和Si-OH的濃度。
(2)篩選方面:

(3)選型及使用方面:
a 為加速開通,采用過驅動方法,但關斷時,嚴重影響關斷時間;為減小關斷時間,可選用電流增益小的器件,防止深飽和,增加反向驅動電流。
b 抑制dV/dt,可在集射極間并聯RCD緩沖網絡進行吸收。
c 為保證BJT不超過規定的結溫,應根據容量等級配以相應的散熱器和采用相應的冷卻方式。否則,會因結溫過高導致熱損壞。
d 減小導通壓降,采用緩沖電路、改變主電路形式(諧振型)均可減小功耗,減少發熱。
e 按規定條件使用、儲存;
f 按照正確條件進行二次篩選;
g 按照正確的測試方法測試,以免引入浪涌電平,靜電放電損傷;
(4)BJT驅動和保護方面
①最優化驅動特性:應提高開關速度,減小開關損耗。

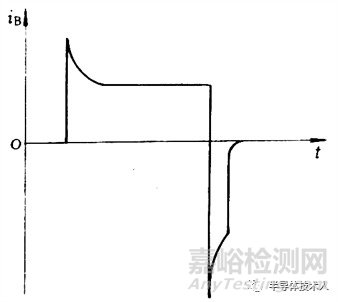

開通時:基極電流上升沿快速且短時過沖,加速開通。
導通后:VCES較低,導通損耗小。為減小關斷時間,應工作在準飽和狀態。
關斷時:提供反向驅動電流,加速載流子耗散,縮短關斷時間,減小關斷損耗。

②快速保護功能:
BJT故障時,自動關斷基極驅動信號,保護BJT。
如:抗飽和、退抗飽和、過流、過壓、過熱、脈寬限制.
智能化自保護能力。
③過電流檢測與保護
BJT運行時,過流檢測能保證管子正常工作。要求檢測電路靈敏度高,響應快。
④緩沖電路:開關元件開通時,流過大電流;關斷時,承受高反壓;開關轉換瞬間,電路中各種儲能元件能量釋放,導致器件沖擊很大,造成器件超出安全工作區而損壞。吸收電路用來減小器件在電路中承受的各種應力(電、熱),如:浪涌電壓、dV/dt、dI/dt等。應力越低,器件可靠性越高。吸收電路還能減少開關損耗,避免二次擊穿,抑制電磁干擾,提高可靠性。
(5)BJT驅動和保護方面
①理想柵極驅動電路:要求電路簡單,快速,具有保護功能。

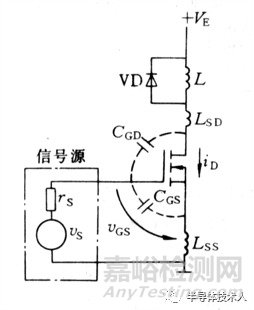

柵極為容性網絡,驅動源輸出電阻直接影響開關速度。
Ron,Roff輸出電阻
正電壓開通
負電壓關斷

驅動特性
MOSFET柵源間靜態電阻趨于無窮大,靜態時柵極驅動電流幾乎為零,但由于柵極輸入電容的存在,柵極在開通和關斷的動態驅動中仍需一定的驅動電流。

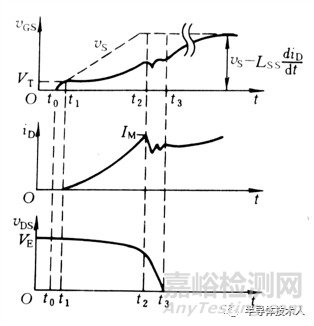

②開通驅動特性

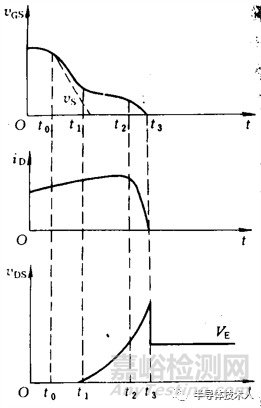

③關斷驅動特性:
VDS關斷時,由于引線電感存在,產生尖峰電壓
電路中應加緩沖電路,限幅電路防止過電壓
關斷時,負驅動信號

④驅動電流選擇:
不同MOSFET,極間電容量不同,功率越大,極間電容越大,開通關斷驅動電流也越大。
a開通驅動電流:
在ts時間內,將柵極輸入電容充電到飽和導通所需電壓VGS
b關斷驅動電流:
⑤驅動電路及保護電路
種類很多:正反饋型,窄脈沖自保護型,高速關斷型;

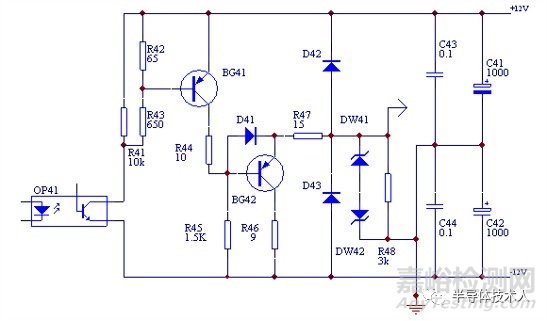

常用,如雙PNP管驅動電路;
