鑄件是將金屬或合金熔化后注入鑄模中冷卻凝固而成的。



按材質的不同，分為鑄鋼件、鑄鐵件、鑄銅件、鑄鋁件、鑄鎂件、鑄鋅件、鑄鈦件等。



每類鑄件又可按其化學成分或金相組織進一步分成不同的種類。如鑄鐵件可分為灰鑄鐵件、球墨鑄鐵件、蠕墨鑄鐵件、可鍛鑄鐵件、合金鑄鐵件等。



按鑄型成型方法的不同，可以把鑄件分為普通砂型鑄件、金屬型鑄件、壓鑄件、離心鑄件、連續澆注件、熔模鑄件、陶瓷型鑄件、電渣重熔鑄件、雙金屬鑄件等。其中以普通砂型鑄件應用最多，約占全部鑄件產量的80%。而鋁、鎂、鋅等有色金屬鑄件，多是壓鑄件。



鑄件特點：



1.組織不均勻，晶粒較粗大



2.組織不致密，容易產生疏松



3.表面粗糙，形狀復雜



4.缺陷方向性不強



鑄件常見缺陷:



縮孔、疏松、氣孔、冷隔、裂紋、浮渣、夾雜物



超聲檢測特點:



1.衰減嚴重，穿透性較差



2.雜波較多，干擾缺陷波判斷



3.對形狀復雜的工件，可能會存在檢測盲區



4.質量要求較低



超聲檢測工藝：



1.選擇合適的探頭，大晶片，低頻率，增加穿透力和信噪比，以直探頭為主，必要時輔以斜探頭和雙晶直探頭



2.采用平底孔試塊做DAC曲線，或者使用DGS技術



3.鑄件表面較粗糙，選用粘度較大的耦合劑，耦合效果更好



4.形狀結構復雜工件，需增加斜探頭對直探頭檢測盲區進行補充檢測



鑄件超聲波檢測常用標準：



美標體系：



ASTMA609《碳鋼、低合金鋼和馬氏體不銹鋼鑄件超聲波檢驗操作規程》



歐標體系：



EN12680-1《普通鋼鑄件超聲波檢測》



EN12680-2《高應力鋼鑄件超聲波檢測》



EN12680-3《球墨鑄鐵件超聲波檢測》



澳標體系：



AS 2574《鋼鑄件超聲波檢測》



國標體系：



GB/T7233.1《一般用途鑄鋼件超聲波檢測》



GB/T7233.2《高承壓鑄鋼件超聲波檢測》



ASTM A609《碳鋼、低合金鋼和馬氏體不銹鋼鑄件超聲波檢驗操作規程》



檢測對象：碳鋼、低合金鋼和馬氏體不銹鋼鑄件，分程序 A和程序 B兩種檢測方法



人員要求：SNT-TC-1A認證人員或其他合同雙方認可的認證體系



設備要求：直探頭0.5-5MHz，有效直徑13mm-25mm，噪聲信號不超過25%DAC，對于≤25mm厚度的工件，雙晶直探頭5MHz，13x25mm，晶片角度12°。斜探頭只有在購買方合同特別提出時使用，按照標準補充規定執行。



參考試塊：材質聲學特性相似，單晶直探頭6.4mm平底孔試塊，雙晶直探頭2.4mm平底孔試塊。



靈敏度設置：直探頭Φ6.4平底孔DAC，雙晶直探頭Φ2.4平底孔DAC



驗收評定：超過100%DAC的缺陷信號，或由缺陷引起的底波降低75%以上

EN 12680-1《普通鋼鑄件超聲波檢測》



檢測對象：厚度不大于600mm的鐵素體鋼鑄件，當厚度大于600mm時，需制定特殊檢測程序和驗收標準，不能用于奧氏體不銹鋼。



人員要求：EN ISO 9712認證人員



設備要求：探頭頻率1-5MHz，斜探頭角度35°-70°，無晶片尺寸要求。



參考試塊：平底孔或橫孔試塊，工件本體



掃查要求：使用單晶直探頭從工件相對的兩側進行掃查，結構原因只能從一側掃查時，需要增加近表面掃查。對厚度≤50mm工件，只用一個雙晶直探頭就可以。



對以下區域增加斜探頭掃查：



重要區域，如內圓角，變截面，冷鐵區域



焊補區域



準備焊接區



涉及鑄鋼件重要性能的特殊外層區域



靈敏度設置：平底孔DAC，橫孔DAC，工件本體DGS

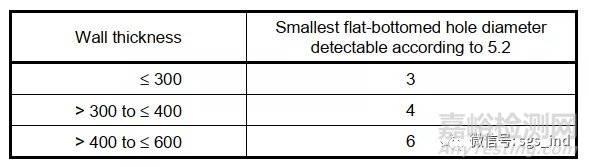

平底孔徑按照下表進行設置



橫孔DAC使用有嚴格限制，需滿足3個條件



1.單晶直探頭



2.五倍近場區之外



3.孔徑大于2倍波長



驗收標準：共有5個級別，級別1~5要求依次降低。

評估缺陷的三個維度
缺陷種類	缺陷在工件中的區域	工件厚度
點狀，延伸性	內層，外層	≤50mm,＞50~100mm,
		＞100~600mm

當確定了以上信息，再根據缺陷當量大小，壁厚方向的尺寸，缺陷長度，缺陷單個面積，缺陷總面積，評定區域大小等對缺陷進行綜合評定。
