01、START背景介紹



電動汽車行駛里程受單個鋰離子電池能量密度限制，決定于電極化學和工作條件，如正、負極選擇，充電倍率和截止電壓等。實際應用中，負極的尺寸需要配合正極容量，因此正極決定了鋰離子電池容量，稱為“正極限制”。下一代汽車用鋰離子電池正極可能采用NMC811材料，但是由于材料顆粒有缺陷，其性能損失嚴重，因此研究缺陷顆粒的成因具有重要的意義。



02、STEPS成果簡介



近日倫敦大學Paul R. Shearing教授系統的研究了正極材料NMC811顆粒微觀結構，并對結構的缺陷的成因進行分析。并以“Identifying the Origins of Microstructural Defects Such  as Cracking within Ni-Rich NMC811 Cathode Particles for Lithium-Ion Batteries”為題發表在AEM期刊 。這些研究結果可以指導研究方向，以減輕不同尺度上的退化：電極片、二次和一次顆粒以及單個晶體，最終改善汽車行駛里程和使用壽命。



03、STEPS研究亮點



即使在電池工作之前，平均有三分之一的NMC811顆粒會出現某種形式的缺陷，在隔膜界面附近尤其嚴重。熒光和衍射數據表明，NMC顆粒中Mn含量的變化可能與晶體無序度有關，表明Mn的遷移和溶解可能是初始循環過程中性能下降的一個重要方面。然而，這似乎與顆粒開裂的嚴重程度不相關，當在高空間分辨率下進行分析時，發現NMC811裂紋結構類似于鎳含量較低的NMC，這表明相鄰一次顆粒的斷開和分離可能是由于電化學膨脹/收縮引起的，而其他因素會加劇這種現象，如這種多晶材料固有的晶粒取向等因素。



04、STEPS圖文導讀



1.由于制造引起的缺陷



圖1報告了X射線顯微CT分析和缺陷評估。電極樣品來自一個薄(≈30 - 40µm)單層薄板和較低的面容量(≈2 mAh cm−2)。即使在操作之前，電極中的部分顆粒具有某種形式的裂紋缺陷。為了量化這些缺陷，作者定義了幾個粒子類別。根據電極厚度對開裂程度進行評估，結果表明樣品在電極-隔膜界面處開裂較多，這很可能是在制造過程中與儀器接觸的表面。但這里顯示的結果表明，NMC811正極在常規操作開始之前，大約三分之一的粒子可能已經出現實質性的破裂。

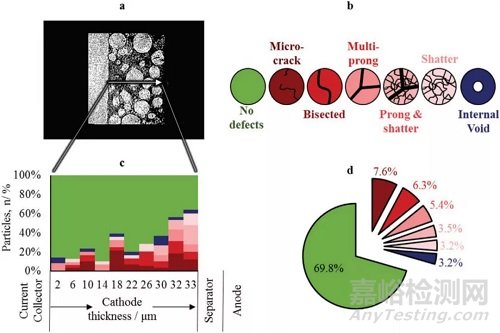

 【圖1】通過定義幾種缺陷類別，量化原始NMC811電極結構中的缺陷粒子數量:



a)從3D斷層圖中獲取的灰度正交切片圖像;



b)這里提出的七類粒子缺陷的視覺輔助;



c)各缺陷的總體到離電極距離的百分比;和d)平均顆粒缺陷組成。



2. 由于早期循環引起的電極水平缺陷



在高壓下操作會導致不可逆降解，但會獲得更高的容量;因此了解高壓退化是有意義的。為了檢驗循環早期電化學電池電位對操作誘導裂紋產生的影響，同批次制備了幾個電池。為了盡可能地模擬真實應用，NMC811正極在形成后對石墨負極循環5個周期，然后在低電壓(3.0 V)下拆卸進行X射線顯微CT成像。圖2顯示了每個上限截止電池電位(4.2-4.5 V)的顯微結構。在粒子級除了表面粗糙度降低外，沒有明顯的表面退化跡象(圖2b)。對于許多高電壓粒子，核心處的灰度顯著下降，而對于低電壓粒子則沒有觀察到。為了探索結構缺陷是否可能導致這些灰度變化，從圖1中顯示的高分辨率圖像中選擇了兩個粒子:一個有缺陷的粒子和一個原始的粒子，它們顯示在圖2d中。圖2d表明，盡管部分平均平滑了粒子間的變化，但與無缺陷粒子(藍色)相比，有缺陷粒子(紅色)仍顯示出更大的灰度變化。此外，圖1中描述的缺陷可能產生具有特定功能的灰度變化，如果能夠評估足夠的數據，即數千或數萬個單個粒子，則可以確定這些變化。作者設想，未來的工作可以著眼于整理非常大的3D正極結構數據庫，并隨后分析每個粒子的次級粒子內灰度變化。

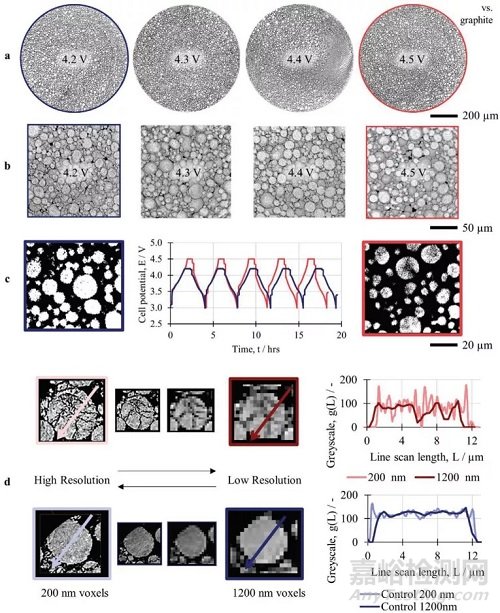

【圖2】使用X射線顯微CT評估NMC811正極在不同截止電壓下的電極級和粒子級降解:



a)電極級的3D灰度體積呈現;



b)粒子級3D灰度體塊渲染;



c)從4.2和4.5 V結構中提取的具有相同灰度閾值的二維灰度正交切片，用于顯示灰度變化;隨時間變化的電化學電池電位;



d)有缺陷(紅色)和原始(藍色)粒子的兩個例子及其粒子內部的灰度變化與成像分辨率。



3. 早期高壓循環導致的粒子級缺陷



圖3顯示了電極斷層圖像，以及該樣品中七個單獨的顆粒?；趯?shí)驗室的X射線CT成像允許計算每個單個顆粒的灰度直方圖(圖3b，c)，以及顆粒內灰度相對于徑向位置的變化(圖3d)和顆粒當量直徑(圖3e)。如前所述，增加的部分(直方圖灰度峰值向更暗的顏色或更低的數字移動)表明更大的顆粒內空隙空間，因此，潛在地增加了缺陷的數量，例如裂紋。在圖3中，粒子根據其平均灰度值進行排序，其中粒子1具有最高的灰度值，因此預期包含最少的微結構缺陷，而粒子7具有最低的灰度值，因此最有可能包含最多的缺陷。圖3d支持這一點，并證實了圖2d中的分辨率相關性研究；平均灰度值較低(部分平均值較大)的粒子在粒子表面下表現出不太穩定的二次粒子內灰度變化。顆粒大小和缺陷嚴重程度之間似乎沒有明顯的相關性。

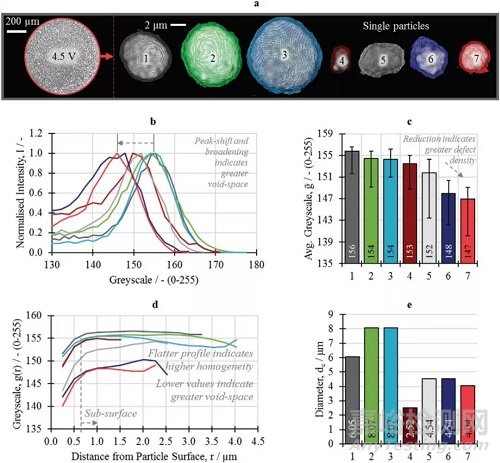

【圖3】使用x射線CT分析單個NMC811顆粒被循環到高壓下:



a)分別分析7個顆粒，它們都來自同一印刷電極片;



b)每個粒子的灰度直方圖;



c)每個粒子的平均灰度值，誤差條表示粒子內部的最大和最小灰度值;



d)相對于粒子表面距離的灰度值;



e)每個粒子的等效直徑。



圖4顯示了同步加速器納米探針XRF和XRD測量的結果。首先，二次粒子間和二次粒子內的錳含量變化很大。這表明在循環的早期階段(如1-5次循環)，錳的溶解可能很重要。還可以看出，平均顆粒的鎳∶錳∶鈷比率≈83∶7∶9，而不是80∶10∶10。XRD分析無論是rI因子、c和a晶格參數的比率，還是I003/I104比率，似乎都與開裂程度無關。這種材料包含數百個隨機排列在每個二級粒子結構中的初級粒子，因此，仍然可以分析大量的晶體。還報道了H2/H3和巖鹽衍射強度；然而，相對于NMC，這些結構出現的數量很少。

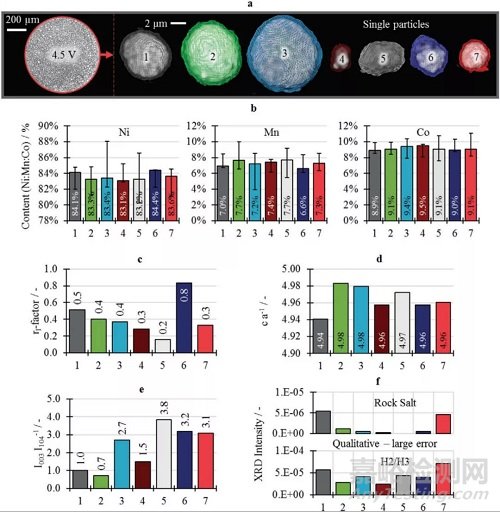

 【圖4】使用XRD和XRF分析被循環到高壓下的單個NMC811顆粒:



a)分別分析7個顆粒，它們都來自于同一印刷電極片;



b) XRF光譜計算出Ni、Mn、Co含量;



和c) rI-factor;d) c與a晶格參數之比;



e) 003和104反射強度的比值;



f)巖鹽和H2/H3相的強度，均由XRD測量計算。



當檢查來自粒子2的XRF數據時，很明顯，粒子2的表面存在一種未知的富含錳的物質，它不是作為涂層存在的，而是類似于次級NMC粒子表面上的外部團簇(圖5)。圖5更詳細地描述了這個集群，并與其他幾個特性進行了比較；發現是在NMC粒子核心、表面和次級粒子表面上的一個孤立的初級NMC粒子。信息是使用XRF-CT獲得的數據，是使用2D XRF繪圖收集的，并對整個粒子進行平均。發現錳含量向顆粒表面增加，并在微裂紋兩側顯示小峰值，其中局部錳含量(以鎳∶錳∶鈷的比例)從≈4升到6%。此外，次級NMC粒子表面上的富錳團簇的衰減明顯小于NMC粒子，這表明它的密度可能要小得多。連同圖4b中觀察到的相當大的顆粒間和顆粒內錳含量變化，這表明錳在早期循環期間不穩定。這一點很重要，因?yàn)殄i被認為通過提供電子來穩定鎳，從而減少Jahn-Teller效應，然后在整個電池工作電位范圍內保持電化學惰性。如果錳離開結構，或者移動性足以引發粒子內異質，那么鎳可能變得不穩定，引發更大的晶體無序。



為了檢驗這一點，進一步分析了顆粒，排除了富錳顆粒；這如圖6所示。在圖中，用該顆粒的錳含量檢查剩余的六個顆粒?？梢钥闯?，碳晶格參數隨著最小錳含量的降低而增加；此外，當錳的平均含量降低時，鋰因子增加。用線性擬合對這些進行檢驗，線性擬合顯示相對較小的偏差(R2分別為0.9和1.0)。最后，錳在低循環次數期間可能特別易移動，導致顆粒間和顆粒內的不均勻性，并最終導致錳溶解，并且晶體結構似乎受錳含量的影響。盡管如此，錳含量和晶體無序都與低倍率(0.5C)早期循環(1-5次循環)的二次顆粒開裂無關。

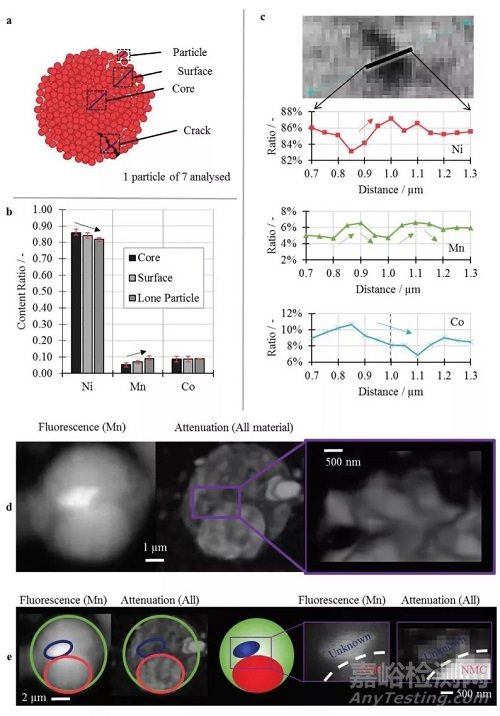

 【圖5】檢查二次NMC811粒子中不均勻的Mn含量:



a)作為感興趣的四個特征的視覺輔助原理圖;



b)鐵芯、表面和單表面顆粒的Ni、Mn、Co含量;



c)通過內部裂紋的內容物;



d) Mn熒光與各物質衰減圖，富Mn團簇被放大;e)分離富含錳的團簇，比較熒光和衰減數據。

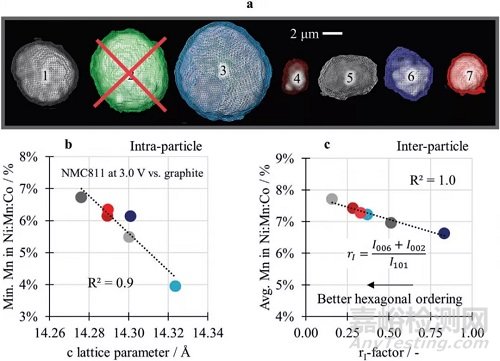

 【圖6】使用已被循環到高壓下的XRD和XRF分析單個NMC811顆粒:



a)分別分析7個顆粒，均來自同一印刷電極片，其中一個顆粒(第2個)由于存在多相富錳團簇而被從分析中刪除;



b)繪制出每個粒子相對于c晶格參數的最小Mn含量;



和c) rI因子與每個顆粒的平均Mn含量有關。納米ct制備了顆粒微觀結構;通過XRF數據測定了Mn的含量，通過XRD數據計算了c-晶格參數和rI因子。



圖7顯示了對兩個相似尺寸的次級粒子的研究。一個粒子沒有經歷操作循環，在原始狀態下成像(綠色)，另一個粒子在3.0 V下分解成像(紅色)之前，在4.5 V的上限截止電壓下循環五個循環。當以高分辨率觀察3D表面時，兩個次級粒子之間沒有很大差異。在圖7a、7b中顯示了兩個2D正交切片，突出了這些差異。第一個實質性的觀察是兩種結構都不是完全致密的。原始結構包含許多初級粒子之間的空隙，其中一些可能與表面隔離。高壓粒子顯示出空隙和通道，但是由于循環而顯著惡化。通道在循環的粒子中穿透得更遠，長度可達8微米?？障豆羌芡怀隽诉@一點，并顯示出更嚴重退化的局部集群。圖7c根據離次級粒子表面的距離來量化這些空隙結構。原始結構相對均勻，局部空隙率通常與徑向位置無關；而被操作的粒子朝著粒子核心經歷很大的空隙百分比。這可以用裂紋向中心核匯聚來解釋；裂紋密度隨著距離次級粒子表面的距離而增加。如圖7d所示，裂紋的存在還會導致更高的空隙率。原始二級粒子微結構中的許多一級粒子要么過于接近以至于無法區分邊界，要么在制造過程中熔合在一起。因此，當量化初級粒子尺寸分布(PSD)時，兩個“融合”粒子被認為是一個，因?yàn)樵谶@種分辨率下不可能精確定義它們的邊界。對于可檢測的邊界，初級粒子被分割并單獨分析以產生PSD(基于初級粒子)，如圖7e所示。原始結構中的一對融合粒子的示例顯示在圖7f中。平均可測量的初級粒子直徑在循環后會減小，這可能是由于先前“融合”或高度緊密堆積的初級粒子的分離。這種減少相當顯著，平均可測量直徑從約1米減少到600納米，表明大部分初級粒子已經被置換和分離。



未來的工作可能著眼于探索高壓的影響，以了解初級粒子尺度之外的動力學。另一個要考慮的方面是晶體疇在多晶顆粒內沒有排列。在運行期間，晶粒的各種取向可能主導應力和裂紋的形成，這將解釋NMC811和NMC111裂紋結構的相似性。最近的工作已經證明了晶粒取向的重要性。而錳的不穩定性和在富鎳化學物質中穩定鎳的錳的普遍缺乏可能會加速初級粒子尺度的容量衰減。自然地，更大的開裂密度增加了表面重組為其他結晶相(如巖鹽)的機會，因此開裂也將導致產能下降，但它們的貢獻可能是不同的。

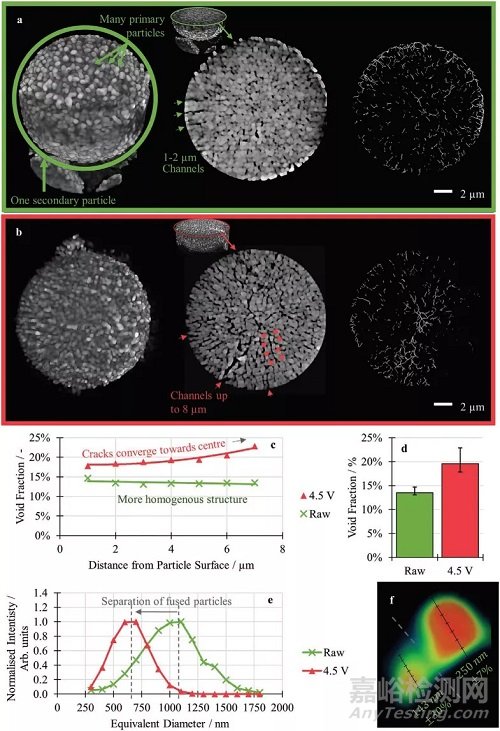

 【圖7】研究NMC811中小粒子微觀結構在波帶片x射線成像的空間分辨率限制:



一個3 D體積渲染,2 D和孔隙輪廓圖a)原始次生粒子沒有循環,和b)在二次粒子帶電4.5 V與石墨五次然后放電至3.0 V與石墨在拆卸之前成像;



c)初級顆粒之間的空隙率，作為從次級顆粒表面深度的函數;



d)平均孔隙率，誤差條表示每個粒子的最大值和最小值;



e)組成一次顆粒的等效顆粒直徑;f)放大了原始次級粒子中兩個可能“融合”的初級粒子。



05、STEPS總結和展望



這項工作突出了幾個關于粒子缺陷的關鍵發現，解釋了它們何時以及為什么會形成議。首先必須對制造方法進行評估，以最大限度地減少制造導致的裂紋，尤其是在隔膜界面。此外，在高壓操作期間，通過電極與隔膜的分層和機械完整性的總體損失觀察到的宏觀粘合劑降解可能是顯著的。最后，錳遷移率與晶體學退化相關，影響早期(0-5次循環)容量損失；然而，這似乎與二次顆粒破裂的嚴重程度無關。相反，次級粒子主要在初級粒子之間的邊界處破裂，并且被認為在去鋰化期間受電化學膨脹和收縮支配，因此形成類似于低含量NMC(例如，NMC111)的破裂結構。這項研究提高了我們對缺陷粒子的來源和發展的認識，提高對缺陷粒子的認識是制造高容量和長壽命電池的關鍵，這是具有開發更長里程和壽命的電動車所迫切需要的。



06、STEPS參考文獻

Thomas M. M. Heenan, Paul R. Shearing*, Identifying the Origins of Microstructural Defects Such as Cracking within Ni-Rich NMC811 Cathode Particles for Lithium-Ion Batteries. Adv. Energy Mater. 2020, 2002655. Doi.org/10.1002/aenm.202002655
