中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

您當(dāng)前的位置:檢測(cè)資訊 > 法規(guī)標(biāo)準(zhǔn)

提高模具壽命的12個(gè)技術(shù)措施

嘉峪檢測(cè)網(wǎng)        2020-12-27 10:17

模具是工業(yè)生產(chǎn)的主要工藝裝置,模具工業(yè)是基礎(chǔ)工業(yè)。模具在國(guó)際上被喻為金屬加工的“帝王”,模具工業(yè)是衡量一個(gè)國(guó)家綜合經(jīng)濟(jì)技術(shù)水平的標(biāo)志和晴雨表。世界各國(guó)都十分重視模具工業(yè)的發(fā)展。我國(guó)的模具工業(yè)發(fā)展迅速,從1996年至今,產(chǎn)值以每年10%~20%的速度快速增長(zhǎng)。但由于人才匱乏,技術(shù)落后,造成模具制造周期長(zhǎng),質(zhì)量差,成本高,模具壽命不盡人意。據(jù)有關(guān)方面統(tǒng)計(jì)分析,在模具失效諸多因素中,材料和熱處理因素占50%,可見模具的選材及熱處理是何等重要。



一、國(guó)內(nèi)外模具壽命對(duì)比



據(jù)《中國(guó)模具信息》2001年第11期報(bào)道,國(guó)內(nèi)外模具壽命對(duì)比見表1。時(shí)間過(guò)去近20年,我國(guó)模具整體水平比國(guó)外低的格局并未改變,我國(guó)的模具技術(shù)發(fā)展很快,有的已達(dá)國(guó)際水平,少數(shù)領(lǐng)先,但就總體而言,在大型、精密、復(fù)雜的長(zhǎng)壽命模具方面和國(guó)外相比,仍有較大的差距。



表1  國(guó)內(nèi)外模具壽命對(duì)比

模具類型 模壓零件、材料、尺寸 模具材質(zhì) 模具總壽命(沖次、件)
國(guó)際先進(jìn)水平 國(guó)內(nèi)水平
沖裁模 黃銅、低碳鋼板;平板沖裁件;料厚≤1mm、尺寸40mm×40mm、φ45mm 凹凸模用碳素工具鋼T8、T10 400萬(wàn)~700萬(wàn) <100萬(wàn)
用合金工具鋼G12、G12MoV 800萬(wàn)~1000萬(wàn) 300萬(wàn)~500萬(wàn)
用硬質(zhì)合金YG15、YG20 6億~30億 <5000萬(wàn)
電動(dòng)機(jī)轉(zhuǎn)子、定子片硅鋼板,料厚≤0.5mm,尺寸<200mm 硬質(zhì)合金(多工位連續(xù)沖裁模) 美國(guó)Linina公司:3億 3800萬(wàn)~5000萬(wàn)
日本黑田精工:2.7億
瑞士Statomat:8000萬(wàn)
英國(guó)Stellrem公司:1億
精沖模 wC≤0.2%的軟鋼;料厚<3mm或3 ~6mm的拉桿、凸輪、墊板類精沖件 合金工具鋼:Cr12MoV 50萬(wàn)~100萬(wàn) <15萬(wàn)
合金工具鋼:Cr12MoV 30萬(wàn)~60萬(wàn) 10萬(wàn)~12萬(wàn)
高速工具鋼:W6Mo5G4V2
壓鑄模 鋁合金件 Cr-Ni鋼、3Cr2W8 >45萬(wàn) <20萬(wàn)
鍛模 鋼、曲軸 Cr-Ni鋼、5CrNiMo 1.4萬(wàn)~2萬(wàn) 0.5萬(wàn)~0.7萬(wàn)
注塑模 ABS,中型件 合金工具鋼 >50萬(wàn) 20萬(wàn)~30萬(wàn)
聚乙烯,中型件 合金工具鋼 >200萬(wàn) 50萬(wàn)



二、提高模具壽命的技術(shù)措施



3.1 采用純凈高性能的模具鋼

材料是基礎(chǔ),基礎(chǔ)不牢地動(dòng)山搖,GB/T 1299—2014《工模具鋼》中列出了冷作模具鋼、熱作模具鋼、塑料模具鋼的具體成分,并對(duì)雜質(zhì)、含量提出了嚴(yán)格要求,但市售的模具鋼買賣雙方質(zhì)量糾紛不斷。我們應(yīng)從正規(guī)渠道采購(gòu),不能貪便宜,應(yīng)優(yōu)先選用粉末鋼、噴射鋼和純凈度高的優(yōu)質(zhì)鋼。



另外,選用3Cr2W8V鋼制造熱作模具時(shí),應(yīng)關(guān)注其含碳量,國(guó)外先進(jìn)標(biāo)準(zhǔn)均為wC=0.25%~0.35%,而我國(guó)標(biāo)準(zhǔn)為wC=0.30%~0.40%,此鋼一直沿用前蘇聯(lián)3X2B8Ø鋼標(biāo)準(zhǔn),俄羅斯標(biāo)準(zhǔn)TOCT 5950—2000早已改成wC=0.27%~0.33%,而我國(guó)標(biāo)準(zhǔn)一直未作修改。實(shí)踐證明,3Cr2W8V鋼含碳量高則有害無(wú)益,好多早期失效皆由它引起。趙步青早于1994年7月在“哈爾濱舉行的第七屆全國(guó)工具熱處理年會(huì)”上提出修訂3Cr2W8V鋼含碳量的建議。



3.2 進(jìn)行強(qiáng)韌化處理

中碳中合金熱作模具鋼在鍛后緩慢冷卻或模坯截面較大時(shí)(φ>100mm),其組織中易出現(xiàn)鏈狀碳化物,導(dǎo)致模具早期脆斷、熱裂和龜裂失效。因此,需采用組織預(yù)處理予以消除,以提高模具強(qiáng)韌性和使用壽命。



3CrMoW2V鋼采用1130℃正火,可使M6C碳化物溶解,在空冷速度>15℃/min時(shí),超過(guò)形成鏈狀碳化物的臨界冷速,可消除鏈狀碳化物,并在隨后的球化退火后獲得顆粒勻細(xì)分布的碳化物。



3.3 采用節(jié)能降耗的預(yù)處理熱處理新工藝

1)采用鍛后余熱退火的形變熱處理。



2)采用快速勻細(xì)球化退火新工藝。



3)熱作模具鋼由常規(guī)高溫回火改為中溫回火處理。



4)增加調(diào)質(zhì)處理。



3.4 采用真空淬火或保護(hù)氣氛熱處理

自20世紀(jì)80年代末Cr12MoV鋼模具真空淬火成功后,模具真空淬火應(yīng)用日益普及,特別是高壓氣淬。



3.5 深冷處理

淬火后的模具在-110℃以下作深冷處理時(shí),析出微細(xì)碳化物殘留物,殘留奧氏體轉(zhuǎn)變成馬氏體,可提高耐磨性、抗回火穩(wěn)定性、尺寸穩(wěn)定性。M12螺母冷鐓模經(jīng)深冷處理后使用壽命提高兩倍,鋁合金熱擠壓模使用壽命提高1倍。



3.6 降溫淬火

選用高速鋼制模,其淬火溫度不同于刀具,普遍采用較低的淬火加熱溫度,即降溫淬火,如W18BCrV鋼淬火溫度為1180~1200℃,M2、W9鋼淬火溫度為1160~1180℃。采用低溫淬火,可獲得良好的強(qiáng)韌性,減少變形、開裂、崩刀傾向,提高模具性能、質(zhì)量和壽命。



3.7 高溫淬火

用5CrNiMo、5CrMnMo、3CrW8V等鋼制造的熱作模具,宜采用較高的溫度淬火,以獲得較多的板條馬氏體,提高斷裂韌度和熱疲勞抗力,提高其性能和壽命。



3.8 復(fù)合強(qiáng)韌化

M2鋼制模具,1180~1190℃加熱,在稍低于Ms點(diǎn)以下等溫1~1.5h,560℃×2h×2次硝鹽回火,可獲得B下+M的復(fù)相組織,與淬油相比,抗彎強(qiáng)度提高56%,在擠壓08鋼制工件時(shí),壽命大幅提高,以磨損失效。再如,H13鋼制模具,由常規(guī)淬火+回火改用1030℃加熱淬火,250℃×10min等溫分級(jí),使aK值提高33.4%,壽命比3CrW8V鋼提高1.6~6倍。



3.9 在第一類回火脆性區(qū)回火

世間一切事物都是相對(duì)的,而不是絕對(duì)的。T10A鋼和GCr15鋼的第一類回火脆性區(qū)在230~270℃,一般用180~200℃回火。國(guó)內(nèi)有人偏選在該鋼的第一類回火脆性區(qū)回火,可獲得高的疲勞抗力。對(duì)于應(yīng)力集中不嚴(yán)重、承受拉伸-壓縮-彎曲應(yīng)力的冷作模具,因其壽命主要取決于疲勞裂紋的萌生,所以應(yīng)盡可能提高強(qiáng)度,用此工藝可收到奇效。



3.10 表面強(qiáng)化

縱觀各種模具失效,大多從表面開始,因此應(yīng)做好“表面文章”。其中包括碳氮共滲、氮碳共滲、滲氮后氧化、蒸汽處理、TD處理、表面涂層、滲硼、滲金屬、硫化、硼硫復(fù)合滲,以及表面感應(yīng)加熱、激光淬火等。不是所有模具都可以進(jìn)行各種強(qiáng)化,應(yīng)有所針對(duì)性。

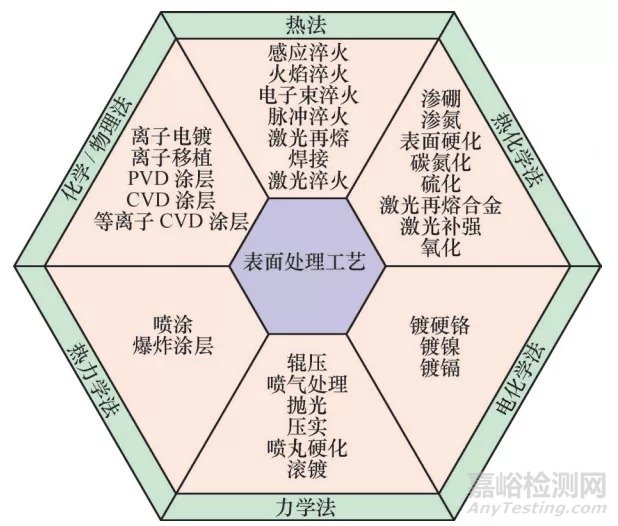

目前,世界上模具表面強(qiáng)化方法如圖1所示。

提高模具壽命的12個(gè)技術(shù)措施

圖1  國(guó)外標(biāo)準(zhǔn)表面處理工藝



3.11 提高熱作模具的抗熱疲勞性能

熱開裂和熱疲勞決定了材料的高溫強(qiáng)度和模具表面狀態(tài),劃痕和電火花加工變形層會(huì)促使裂紋產(chǎn)生和擴(kuò)大,為此人們采取了一系列的措施。



1)Y10鋼制模,應(yīng)適當(dāng)提高淬火溫度、回火溫度,以增強(qiáng)熱疲勞抗力。



2)避免脫碳,因?yàn)槊撎紩?huì)使熱疲勞裂紋擴(kuò)大,降低熱疲勞強(qiáng)度。



3)滲氮,特別是有化合物層時(shí),滲氮能防止熱疲勞裂紋的產(chǎn)生。



4)表面粗糙度差和磨紋會(huì)降低熱疲勞抗力。



5)提高高溫強(qiáng)度和塑性有利于提高熱疲勞強(qiáng)度。



6)電火花加工出現(xiàn)大的變形層有損于熱疲勞強(qiáng)度。



7)熱作模具高溫回火比低溫回火有低的熱沖擊裂紋敏感性。



8)熱作模具涂層可提高熱疲勞性能及耐磨性。



3.12 模具熱處理變形的矯正法

熱處理變形實(shí)屬正常,關(guān)鍵是掌握變形規(guī)律并設(shè)法矯正。變形矯正的方法簡(jiǎn)介如下:



1)利用馬氏體相變超塑性的原理適時(shí)矯正,4m機(jī)械刀片、1.5m長(zhǎng)拉刀淬火后冷至適當(dāng)溫度,輕輕施壓就可矯正好,模具校直亦然。



2)加壓回火:系指施加壓力以矯正淬火畸變的回火,如大薄刀片。



3)冷處理矯正:殘留奧氏體多的不銹鋼淬火件,-70℃×1~2h深冷處理時(shí)尺寸脹大,制作Cr12鋼模具最合適。



4)熱點(diǎn)矯正:在彎曲件的最凸處,用氧乙炔火焰或高頻感應(yīng)加熱裝置,快速加熱到700℃左右,迅速冷卻收縮,予以矯正。



5)高頻縮孔矯正:脹大的工件,放在感應(yīng)圈內(nèi)加熱至700℃左右,迅速冷卻可起到縮孔作用??s孔多次時(shí)應(yīng)進(jìn)行去應(yīng)力處理。



6)電鍍?cè)龊癯C正法。



7)化學(xué)腐蝕矯正:腐蝕劑有40%HNO3+60%H2O或20%HNO3+20%H2SO4。不需腐蝕處用瀝青或石蠟保護(hù)。



8)急冷縮孔矯正:對(duì)于孔脹大的工件,可退火加熱到700℃后迅速冷卻1~2次進(jìn)行矯正。



三、 結(jié)束語(yǔ)

科學(xué)技術(shù)是第一生產(chǎn)力,以上展現(xiàn)的提高模具壽命的12項(xiàng)技術(shù)措施經(jīng)濟(jì)實(shí)用。只要我們認(rèn)真研究模具失效的原因,制訂整改方案,有針對(duì)性地采取相應(yīng)技術(shù)措施,就一定能造出高質(zhì)量、長(zhǎng)壽命的模具。

提高模具壽命的12個(gè)技術(shù)措施
分享到:

來(lái)源:熱處理生態(tài)圈

相關(guān)新聞:
