集群無人機進行偵查任務時，受環境及無人機自身質量等因素影響集群無人機偵查任務的完成。本文在部分可觀察Markov決策過程（POMDP）框架下，對集群無人機偵察任務進行了仿真，構建了包括戰備完好率和單機失效率在內的可靠性指標與偵查任務實現的定量關系模型。



無人機智能化程度高、造價相對低廉，但在實際應用中也暴露出嚴重的安全隱患。在受到熱、電、溫循、振動等環境應力的影響下，無人機的失效率有可能升高；無人機的維護水平也制約每次任務能夠投入的機器的架次。對于某型號無人機，其平均一般故障間隔時間為500h，平均嚴重故障間隔時間為1300h，故障檢測率為93%。2008年以來的無人機實際飛行公開數據顯示，常用國外無人機機型和國內投入運行機型的故障間隔時間在9.1h-55.1h之間，可用度40%-98%。無人機飛行風險可以總結為: 高危害性、不可控性和預測難度大，其中不可控性是對于視距外的故障，地面人員無法針對無人機故障妥善處理。在現代控制方法支撐下，無人機向通過集群化方向發展，可以實現更多的任務。由于集群無人機的任務變化和功能時變性，給建立集群無人機可靠性與任務成功之間的關系模型帶來了挑戰。



POMDP是具有有限分立狀態和有限行動選擇的不可全知Markov系統在取得狀態和行動對應回報下的決策問題。POMDP框架可以應用于無人機對抗、無線網絡協議、對話系統等應用描述。POMDP的不確定性使得求解依賴于歷史，占據龐大的數據空間。使過程期望回報最大的行動序列，稱為最優策略。然而傳統的POMDP值迭代算法需要在整個信念空間上更新值函數，這種精確解法的時間和空間復雜度極高，只能解決小規模的POMDP問題?；邳c的值迭代算法只在少量信念狀態上更新值函數，計算效率有所提高。論文提出了一種緊湊的信念狀態表示法，對于求解大規模POMDP問題具有良好性能。



本文將在POMDP框架下，考慮集群無人機可靠性對于任務的影響，對集群無人機偵察任務進行建模，通過仿真計算，構建包括戰備完好率和單機失效率在內的可靠性指標與偵查任務實現效能的定量關系模型。



集群無人機POMDP控制方法



POMPD框架



POMDP模型用于描述具有隱藏的系統狀態且行為效果是不確定的Markov過程。POMDP模型用六元組{S,A,T, Ω,R,O}表示，其中S是系統所有狀態的非空集合，部分狀態是不能直接觀察到的;A表示行動的有限集合;T表示狀態轉移函數，用T(s,a,s')=P(s'|s,a)表示觀察點在狀態S上對應行動A后轉移到狀態s'的概率;R是回報函數，R(s,a)表示觀察點在狀態s上對應行動a可提供的回報;O表示觀察點被觀察到的狀態的有限集合;Ω表示觀察函數，用Ω(a,s',o)=P(o|a,s')表示觀察點對應行動a轉移到狀態s'后被觀察到狀態o的概率。



信念表示



信念狀態是系統歷史的充分統計量，由狀態集合S上的概率分布組成的|S|維向量。一種緊湊的信念狀態表示法假定系統的所有Markov過程均獨立進行，認為此時可能存在一種維數隨獨立的系統點個數線性增長的信念表示。對于離散時間t組成的狀態歷史h，定義條件概率φ(t)：

其中w1ki(t)為系統點1置于狀態Ki的概率。而對于任意h，可以證明觀察到的條件概率分布φ(t)為系統點條件概率分布B(h)的一種等價表示。從而系統點彼此獨立時，緊湊的信念狀態表示法可以使得POMDP狀態空間隨系統點數量僅線性增長。



狀態更新



對于當前不可觀察的系統點n，條件概率wn會按照Markov矩陣P更新。對于當前可觀察的系統點n，系統點狀態具有確定值，條件概率wn將會置于對應有限觀察狀態k的單位向量，o=k表示觀察值為k，o=null表示不可觀察的部分。

仿真計算條件設置



本文考慮的場景是：集群無人機在不確定環境下偵察，例如山火現場。集群無人機根據對環境的部分觀察，自主規劃獲取最大偵察信息的路徑，即尋找最大期望回報的行動組合。



地形被考慮成一系列系統點，每個點的環境信息在有限狀態間的轉換具有單調矩陣的屬性。我們可以基于Markov單調矩陣特性，“預測”當前不可觀察點的信念狀態。



每個系統點可以提供偵察回報，但同時具有對無人機的傷害能力。本文對每個系統點同時具有提供信息和給予傷害的屬性，選取單調Markov矩陣進行描述，分別稱為信息模型I和威脅模型R。本文把偵察信息和偵察威脅分為4種類型，分別具有5種信息狀態和5種威脅狀態。本文采用的復雜偵察地形圖如圖1。

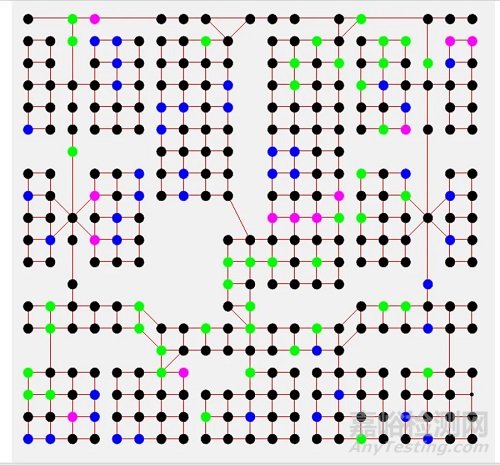

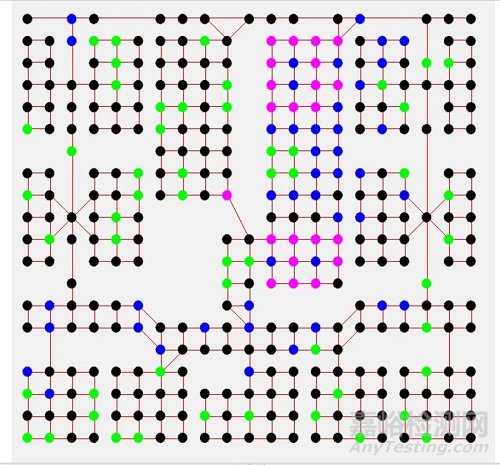

圖1 無人機偵察任務信息值地形圖和威脅值地形圖

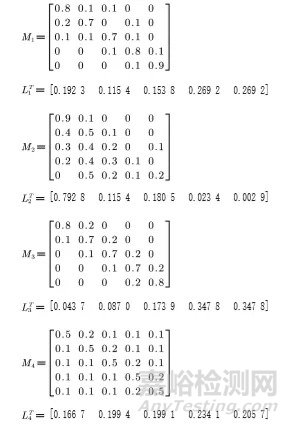

格點代表偵察對象，連線代表可飛行路徑。格點顏色區分不同的對象，黑、藍、綠、紅格點對應屬性變化規律為Markov矩陣M1~M4，L1~L4為信念向量。4種Markov矩陣及對應信念向量如下所示：

各狀態對應回報值為

回報值是基于偵察信息狀態和偵察威脅狀態的回報值的組合函數。某時刻的偵察回報為：

式中：



fI(OIi）和fR(ORi）---無人機此時基于偵察信息和偵察威脅而獲得的信息值和威脅值。



本文用蒙特卡洛算法求解偵察回報，并設定集群無人機不在同一時刻巡邏同一系統點。同時減少無人機在偵察一個系統點后，下一個時間步時對其進行重復偵察的可能。具體為：當前時刻被偵察到的點，將在下一時刻按照單調Markov矩陣M1~M4首列的概率進行衍變，即有更大概率回報值取序列中的最小值。



仿真計算結果分析



1 、路徑搜索深度的影響



通過以上POMDP框架和信念表示求解本文設定地形。考慮每次決策都進行多步搜索，集群無人機時依次考慮單機最大回報值路徑，排次在后的無人機不到訪同一時間步已有無人機偵察的系統點。假設無人機的續航時間為10h，飛行速度為每0.01h經過相鄰系統點。集群無人機的初始位置為隨機分布。仿真20架次無人機在不同路徑搜索深度下的偵察回報，搜索深度從1到7步，每個狀態的蒙特卡洛事例數100次。結果如圖2所示。

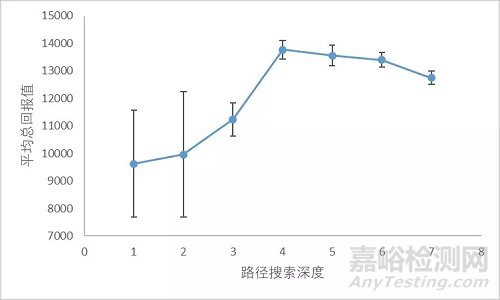

圖2 20架無人機搜索深度與平均回報值標準差

可見，平均總回報值在4步搜索深度之后穩定，并基本達到飽和。為提高仿真計算效率，搜索深度將固定在4步。



2 、無人機數量的影響



仿真計算5-25架無人機同時執行同一地形偵察任務的總回報值（圖3），在集群無人機數量達到17時，回報值達到最大。曲線先增后減的走向是由于不同無人機探測同一地點時，信息值不重復計算，而威脅值是累加的，回報值因同時更多架次無人機受到傷害而減小。

圖3 無人機數量與平均回報值標準差



3、 可靠性指標的影響



假設戰備完好率以及單架無人機的失效率為常數。本文建立無人機數量N取值范圍在10~18架，戰備完好率k在（60-100）%，單機失效率λ在1x10-4-5x10-2 h-1范圍內的集群無人機偵察任務可靠性研究，定量分析偵察回報的影響因素。各條件蒙特卡洛仿真事例數均為400。



戰備完好率將影響無人機任務中的實際出動架次期望值F，F(xiàn)=k·N。對各條件下蒙特卡洛仿真求平均，得到各條件下的回報值均值。擬合出動架次N和單機失效率λ對回報值Vr的影響。擬合曲面表達式形如：

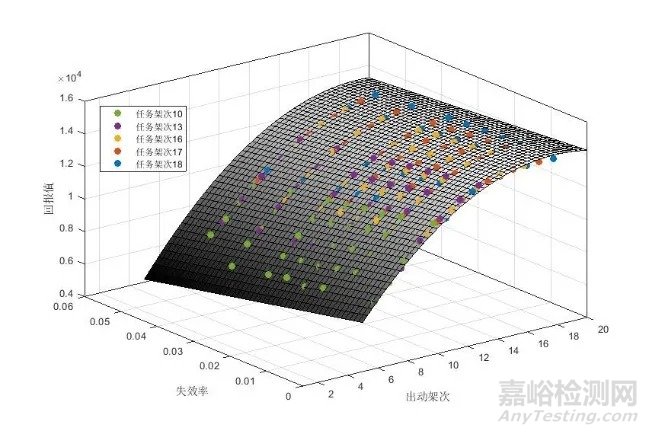

圖4 無人機出動架次和失效率組合條件下偵察任務回報值



曲面是按曲面(4)對偵察回報值的擬合。用顏色區分任務架次的條件。



表達式(4)對出動架次的影響用二次多項式描述，對失效率影響采用指數形式。從圖4可以看到，回報擬合曲面與仿真結果吻合，最大偏差在5%以內，擬合結果見表1。



表1 擬合參數值

圖5~6給出擬合回報值對出動架次和失效率的偏差分布。即在特定形和合理的戰備完好率、失效率范圍內， (4)在預測不同架次和失效率的偵察回報上表現穩定，可以有效評估架次和失效率變化對偵察回報的影響。

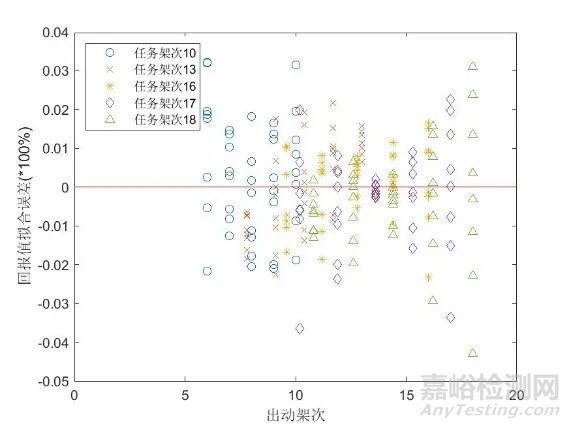

圖5 不同出動架次下回報值預測誤差分布

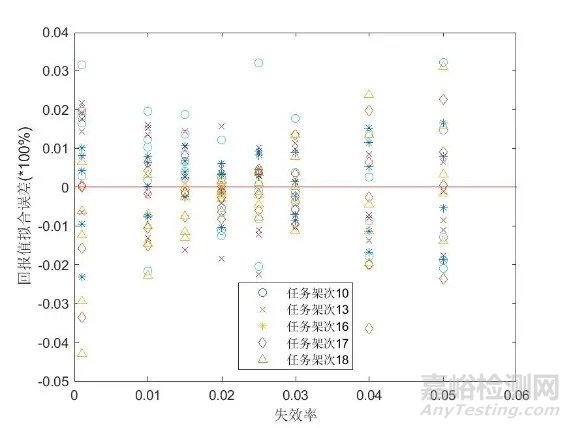

圖6 不同失效率下回報值預測誤差分布



結論



本文對在給定的任務設定下，基于POMDP框架和蒙特卡洛仿真計算方法，對集群無人機偵察任務進行了仿真計算，給出了在有限探索深度下集群無人機自主決策的行動序列，建立了集群無人機總數、單機失效率、戰備完好率與任務回報值時間的定量關系模型。該方法可為集群無人機偵查任務的可靠性指標的制定提供定量分析工具。
