隨著技術的發展和人們對健康檢測的關注，可穿戴醫療設備發展迅速，蘋果、三星、華為、小米等公司均推出了可穿戴脈率產品。與產品的迅猛發展相反，反射脈率的檢測設備發展非常緩慢。因此，我們設計一種基于光電傳感器的反射式脈率模擬儀系統。該系統主要由光采集單元、信號合成單元、發光單元組成，通過采集反射式脈率產品發出光的強度和頻率信號，模擬人體反射光，發出不同強度的波形，可準確、可靠地模擬人體的脈率參數，進而用以檢驗反射式脈率產品。



1、測量系統的設計



1.1  測量的原理

脈率是衡量人體健康的生理參數之一，基于光電法的脈搏波檢測基礎是朗伯-比爾定律，即物質在一定波長處的吸光度與其濃度成正比。朗伯-比爾定律的數學式如下：A =ln（I0/I）=βCd。其中，I0表示入射光強，I為出射光強，A為介質的吸光度，β為摩爾消光系數，C表示吸收物質的摩爾濃度，d為吸收物質的傳輸距離[1-2]。



由朗伯-比爾定律可知，若通過綠光發光管向人體發射光線，再由光電二極管接收反射信號，則接收到的反射信號在強度上是不同的，反射光的強度僅與被檢測部位的動脈血相關。因此，通過檢測反射信號的容積脈搏波（photoplethysmography，PPG），可得到周期性變化的波形，由周期求解出被檢測部位的脈率[3]。



我們設計的反射式脈率模擬儀系統的原理是上述脈率測量的逆過程。系統通過接收反射式脈率產品綠光的發光頻率和強度，按照脈搏波的波形形態，將預期的脈率值轉換成發光強度，模擬人體組織的反射光，發給反射式脈率產品。



1.2  整體設計方案

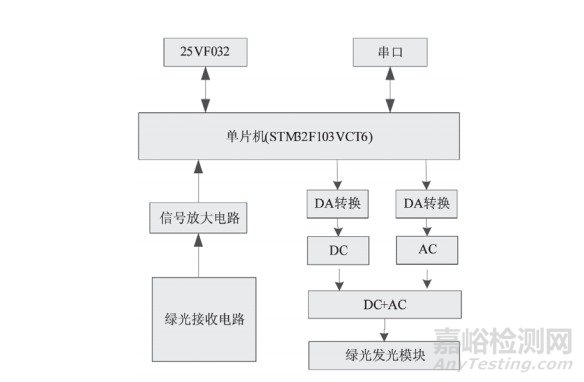

首先，由綠光接收電路的光電二極管接收被測設備的光信號，經過濾波和放大，由單片機AD采集，計算出光強和頻率。單片機接受上位機設置的參數（當上位機未設置時，默認一種參數），根據采集的參數和存儲器預先存儲的參數曲線，輸出兩種信號，一種為直流分量，一種為交流分量。直流信號分量DC表示PPG信號中的恒定成分，代表信號所包含人體信息中的各種非脈動成分；交流信號分量AC表示PPG信號中隨時間變化的脈動成分，代表動脈血的搏動。兩種信號疊加，然后由電壓轉電流電路驅動發光二極管，模擬人體反射光，用來檢測反射式脈率設備。該統組成見圖1。

圖 1　反射式脈率模擬儀系統的組成

2、系統硬件設計



2.1  綠光接收電路

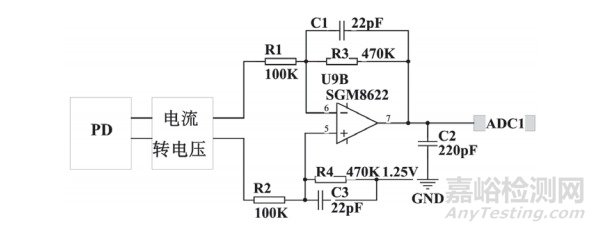

脈率設備發射的光照射到光電二極管PD，產生同頻率小電流，轉換成電壓，經過放大器放大到單片機A/D通道，計算出綠光的光強和發光頻率。主要電路見圖2。

圖 2　采光電路

2.2  直流分量和交流脈動分量產生電路

如圖3所示，電路DA采用TI公司生產的DAC8560芯片，該芯片為16位DAC芯片，通過SPI口和單片機STM32F103VCT6連接。直流分量由DAC直接生成。交流分量由DAC生成后，再由數字電位器MCP410調節合適的大小值，進而可得到更細分的交流分量。

圖 3　直流分量和交流分量產生電路

2.3  發光信號生成

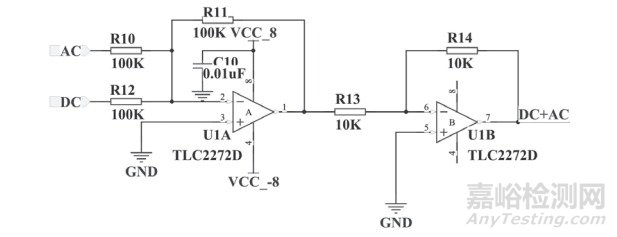

發光信號是由直流分量和交流分量疊加生成，故采用加法電路，見圖4。

圖 4　發光信號生成電路

2.4  電壓轉電流驅動發光管電路

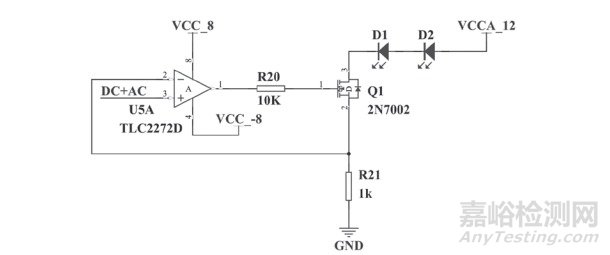

以上過程生成的發光信號是電壓信號，而一般采用電流信號驅動發光管，需采用圖5所示的電路將電壓信號轉換為電流信號。電流大小為：I=V（DC+AC）/R21。其中，I為轉換生成的驅動發光管電流，V（DC+AC）為CPU生成的發光電壓信號，R21為限流電阻。

圖 5　電壓轉電流驅動發光管電路

3、系統軟件設計



3.1  軟件設計流程

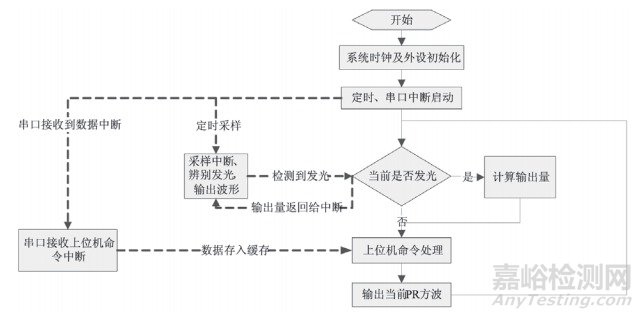

軟件設計流程見圖6。上電后初始化系統時鐘及外設，外設包括控制電壓輸出的DAC芯片和MCP410、與上位機通信的串口、采集電壓的A/D及控制定時采樣的定時器。各個外設模塊初始化完成后，開啟定時中斷，軟件系統開始輪詢處理任務。定時中斷處理的是采樣反射式脈率測量設備，根據采樣結果判斷當前反射式脈率測量設備的發光狀態，通知主循環計算當前發出的電壓值，輸出電壓。上位機的脈率設置命令也是通過串口中斷接收，然后在主循環中設置參數。

圖 6　軟件流程

3.2  PPG波形輸出

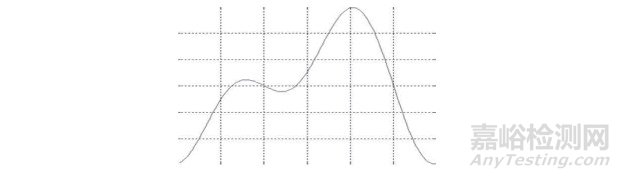

使用反射式脈率設備測量人體得到一個周期的PPG信號（圖7），PPG分交流信號和直流信號兩部分，脈搏波動產生的是交流信號，而直流信號主要來源于動脈血的非脈動部分、靜脈血和毛細血管等部分對光的恒定吸收。程序中只存儲了PPG的交流信號數據，作為電壓輸出的趨勢參考，該系統由實際PPG信號直流信號與交流信號的比例計算出當時要輸出的電壓值，隨著時間的推移計算出符合PPG趨勢的電壓值，這樣就輸出了PPG的波形。

圖 7　PPG的波形

3.3  被測設備的發光識別

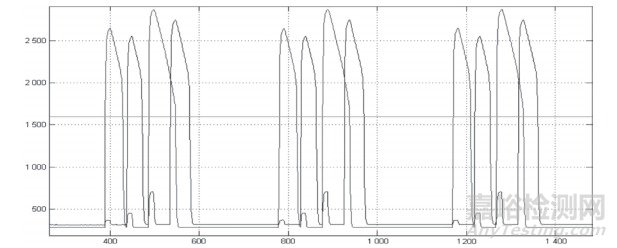

要識別被測設備的發光，首先需采集出被測設備的發光信號。為快速捕捉到被測設備的發光脈沖，我們設計了一個采樣率為100 kHz 的采集工具，采集到的發光信號見圖8。由圖8可知，反射式脈率模擬儀系統可以采集出被測設備的發光信號，并能辨別發光與不發光（系統設置一個約為1500的限值，超過即為發光，然后發出相應的PPG信號即可）。為驗證此方法的通用性，我們又采集了另一個被測設備，所得發光信號見圖9。由圖可知，此方法同樣適用于該設備。

圖 8　被測設備的發光信號

圖 9　另一被測設備的發光信號

4、系統測試結果及分析



4.1  系統對被測設備發光信號識別的準確性

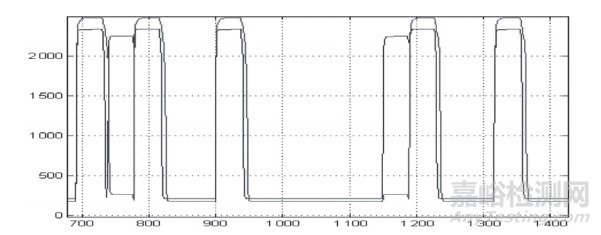

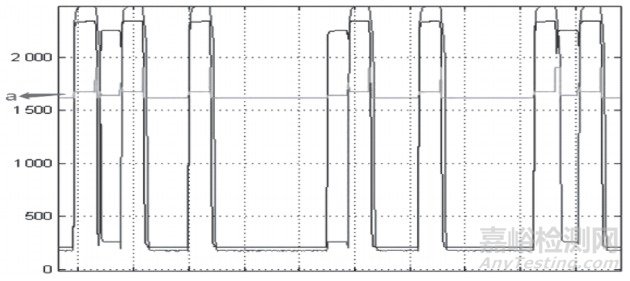

反射式脈率模擬儀系統需要準確識別被測設備的發光信號才能準確反饋給被測設備需要的PPG信號，從而達到模擬人體動脈血對光吸收后反射給反射式脈率設備的目的[4]。為了驗證識別反射式脈率設備的發光情況，我們在系統中存儲了一段接收到發光信號的脈沖和識別標志，存儲數據見圖10。圖10中標識a處為識別標志的識別情況，a標識線的最低處為不發光的部分，可以看出a標識線與實際采集反射式脈率設備的發光脈沖一致，說明該系統可以準確識別發光脈沖。

圖 10　反射式脈率設備的發光脈沖

4.2  模擬儀測試

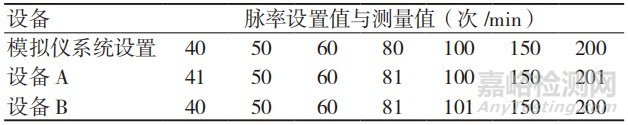

選擇兩款反射式脈率測量設備A和B作為被測對象，脈率測量數據見表1。

表1　反射式脈率模擬儀系統的測試數據

由表1可知，兩款反射式脈率測量設備可識別模擬儀輸出的40~200次/min之間的脈率信號，并且兩款設備顯示的脈率與模擬儀設置的脈率基本一致，說明反射式脈率模擬儀系統可以用于反射式脈率測量設備的檢測。



總之，通過對反射式脈率模擬儀系統進行實測和比對，發現該系統能夠很好地模擬人體的脈率，具有理想的一致性，可基本滿足實用要求。



【參考文獻】

［1］許曉峰，歷哲，凌振寶.反射式血氧飽和度測量系統設計[J].吉林大學學報（信息科學版），2013，31（3）：260-265.

［2］蔣曲博，甘永進，張翠娜.反射式血氧飽和度檢測系統研制[J].中國醫學物理學雜志，2017，34（1）：58-64.

［3］甘永進，甘國妹，蔣曲博，等．基于AFE4490的反射式脈搏血氧檢測系統[J]．電子技術應用，2017，43（8）：92-94，99．

［4］孫兆敏.動態光譜數據分析與脈搏血氧測量系統[D].天津：天津大學，2010.
