2009年發布的ISO 6892-1：2009 Metallic Materials—Tensile Testing—Part 1：Method of Test at Room Temperature，新增了基于應變速率控制的試驗速率，稱為方法A。此外ISO 6892-1：2009還完全保留了上一版對試驗速率的相關規定，即方法B。GB/T 228.1-2010《金屬材料 拉伸試驗第1部分：室溫試驗方法》對試驗速率的規定與ISO 6892-1：2009的基本一致，也將試驗速率控制分為方法A和方法B。GB/T 228.1-2010的這一變化在業內引起了持續的討論，討論焦點主要集中在速率控制方式(應變、應力和橫梁位移)、速率大小及速率對檢驗結果和效率等方面的影響。方昊等人結合目前正在進行的GB/T 228.1-2010修訂工作，就方法A應用中遇到的問題(主要是不連續屈服試樣，采用方法A的推薦速率時，試樣平行長度內應變速率的相對誤差超±20%的規定)進行探討，希望對該次標準修訂工作有所貢獻。



01、應變速率應用中可能出現的問題



1.1引伸計控制方式存在速率失控等風險



 較早期的試驗機，不具備應變速率控制能力或控制精度不高，引伸計控制方式存在速率失控等風險。為此，采用應變速率控制前，需對試驗機的能力進行評估。



1.2應變速率相對誤差難以滿足標準



對于不連續屈服材料，測定下屈服強度ReL和屈服點延伸率Ae時，要求試樣平行長度內應變速率的相對誤差為目標值的±20%。由于屈服伸長變形是不均勻的，采用恒定的橫梁位移速率控制且應變速率較低時，試樣平行長度內應變速率的相對誤差難以滿足±20%的規定。



02、屈服階段試驗速率驗證



方昊等人對GB/T 228.1-2010的方法A進行驗證。方法A有兩種不同類型的應變速率控制模式，第一種是基于引伸計的反饋而得到應變速率；第二種是根據平行長度估計的應變速率，由恒定的橫梁位移速率來實現。



驗證試驗的設備為近期引入配有高剛度液壓平推夾具和全自動引伸計的國際知名品牌拉伸試驗機，采樣頻率設定為50s-1。驗證速率范圍為屈服階段的應變速率范圍2和范圍3。



2.1連續屈服試樣的驗證



驗證方法A基于引伸計的反饋而得到第一種應變速率，采用標準推薦的速率范圍2(應變速率?eLe=0.00025s-1，相對誤差±20%)。對應ISO 6892-1：2019方法A1的范圍2。驗證試樣取自具有連續屈服的無間隙原子鋼(IF鋼)冷軋薄板，制成GB/T 228.1-2010的P6帶頭試樣(平行長120mm，寬度20mm，標距80mm)。



圖1為連續屈服試樣彈性及屈服階段的應力-應變曲線，曲線呈典型的連續屈服特征。圖2為屈服點及其附近應變速率及波動情況，可見屈服點及其附近引伸計標距內應變速率波動為0.0001~0.0004s-1，即0.00025s-1相對誤差±40%的范圍內，超出相對誤差±20%的要求，但符合ASTM E8/E8M-16aε1的控制方法B規定的應變速率及誤差范圍(0.015±0.006)mm·mm-1·min-1。仔細觀察圖2可發現，大部分時間點的應變速率在0.0002~0.0003s-1，符合相對誤差±20%的規定。

圖1 連續屈服試樣彈性及屈服階段的應力-應變曲線

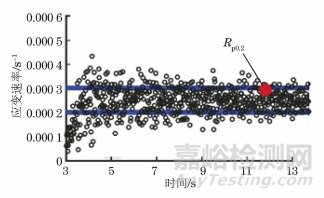

圖2 連續屈服試樣彈性及屈服階段的應變速率-時間曲線



2.2不連續屈服試樣的驗證



根據GB/T 228.1-2010的方法A可知，對于呈不連續屈服的試樣，上屈服強度之后，在測定下屈服強度和屈服點延伸率時，應當保持根據平行長度估計的第二種應變速率vc(vc=Lc×?eLc，vc 為橫梁位移速率，Lc為拉伸試樣的平行長度,?eLc為平行長度估計的應變速率)。直到不連續屈服結束。驗證試樣取自具有不連續屈服的冷軋薄板，驗證第2種應變速率的范圍2和范圍3。



2.2.1 驗證速率范圍2



 速率范圍2:?eLc =0.00025s-1，相對誤差±20%。(對應于ISO 6892-1：2019的方法A2的速率范圍2)。



2.2.1.1 驗證引伸計標距范圍內的應變速率



驗證試驗采用GB/T 228.1-2010的P6帶頭試樣，引伸計標距為80mm。圖3為不連續屈服P6試樣彈性及屈服階段的應力-應變曲線，曲線呈典型的不連續屈服特征。上、下屈服點及其附近應變速率及變化情況見圖4，可見試樣標距內的應變速率的相對誤差約為±60%，超出了標準規定的±20%相對誤差。

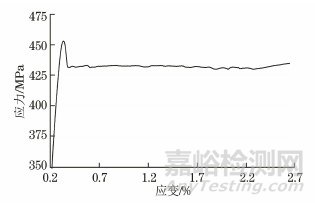

圖3 采用速率范圍2時不連續屈服P6試樣彈性及屈服階段的應力-應變曲線

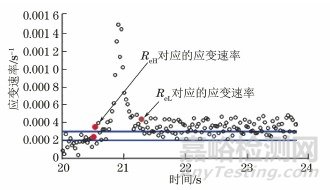

圖4 采用速率范圍2時不連續屈服P6試樣引伸計標距內彈性及屈服階段的應變速率-時間曲線



2.2.1.2 驗證平行長度范圍內的應變速率



采用GB/T 228.1-2010的平行長度100mm，寬度25mm的P7帶頭試樣。引伸計標距長度與平行長度約為100mm。



GB/T 228.1-2010的3.5款：理想的L0應大于Lc/2但小于約0.9Lc，這將保證引伸計檢測到發生在試樣上的全部屈服(L0為原始標距，Lc為平行長度)。將引伸計標距長度設置為與平行長度相等，僅為了驗證平行長度范圍內的應變速率及速率相對誤差能否滿足標準規定。



圖5為不連續屈服P7試樣彈性及屈服階段的應力-應變曲線，上、下屈服點及其附近應變速率及變化情況見圖6，試樣平行長度內應變速率波動主要集中在目標值的±60%，個別值達到目標值的±100%，超出了標準規定的±20%相對誤差。



為排除速率波動系橫梁位移速率不穩定所致，分析了橫梁位移速率的波動情況。圖7為圖5對應試樣試驗時的橫梁位移速率及其波動情況。由圖7可見橫梁位移速率非常穩定，波動范圍僅為目標值的±0.8%。結合圖2連續屈服試樣應變速率的波動范圍，可認為不連續屈服試樣平行長度內應變速率波動主要由試樣和測試系統引起。

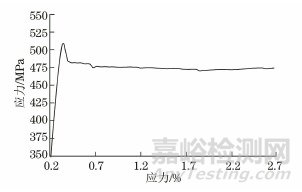

圖5 采用速率范圍2時不連續屈服P7試樣彈性及屈服階段的應力-應變曲線

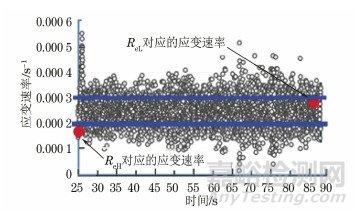

圖6 采用速率范圍2時不連續屈服P7試樣平行長度內彈性及屈服階段的應變速率-時間曲線

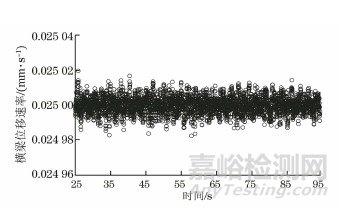

圖7 采用速率范圍2時不連續屈服P7試樣彈性及屈服階段的橫梁位移速率-時間曲線



2.2.2 驗證速率范圍3



速率范圍3:?eLc=0.002s-1，相對誤差±20%。(對應ISO 6892-1：2019的方法A2的速率范圍3)。



僅驗證平行長度內應變速率的波動范圍。采用GB/T 228.1-2010的平行長度100mm，寬度25mm的P7帶頭試樣。引伸計標距長度與平行長度均為100mm。



圖8為不連續屈服P7試樣平行長度內彈性及屈服階段的應變速率-時間曲線，屈服點及其附近應變速率及變化情況見圖9。可見，采用平行長度估計的應變速率范圍3時，試樣平行長度內的實際應變速率波動未超出標準規定的相對誤差(±20%)。

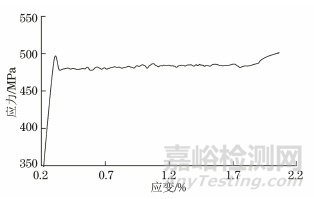

圖8 采用速率范圍3時不連續屈服P7試樣彈性及屈服階段的應力-應變曲線

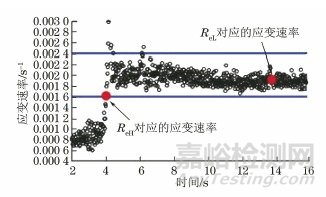

圖9 采用速率范圍3時不連續屈服P7試樣平行長度內彈性及屈服階段的應變速率-時間曲線



03、分析與討論



3.1連續屈服試樣



采用第一種應變速率的范圍2(ISO 6892-1：2019的A1)時，由于試樣標距內的應變速率是基于引伸計的反饋控制而得到的，應變速率波動主要來自試驗機的機電儀系統。根據上述驗證試驗數據，現有試驗機基本能將試樣標距內的應變速率控制在±20%的相對誤差內。如果適當擴大應變速率相對誤差，比如將目前的±20%擴大至±40%，則能覆蓋該次驗證試驗的應變速率波動范圍。也與ASTM E8/E8M-16aε1的控制方法B規定的應變速率及誤差范圍(0.015 ± 0.006) mm·mm-1·min-1(即0.00025s-1±40%)相一致。



3.2不連續屈服試樣采用速率范圍2



采用第二種應變速率的范圍2時，屈服階段(含上屈服附近)，試樣標距內和平行長度內的應變速率波動均超出了±20%的相對誤差。由于拉伸曲線的物理屈服點是材料特性和試驗機系統共同作用的結果，且試驗系統達不到理想剛體，對于試樣平行長度內屈服伸長為不均勻變形的材料，即使試驗機能將橫梁位移速率波動控制在極小的范圍內，也無法將試樣平行長度內的應變速率控制在某個恒定值或標準要求的±20%。GB/T 228.1-2010附錄F給出的“考慮試驗機剛度(或柔度)后估算的橫梁位移速率”的方法，雖可將應變速率均值修正至目標值，但不能消除由試樣不均勻變形引起的應變速率波動。文獻介紹了不連續屈服材料試樣采用引伸計反饋的應變速率進行屈服階段控制，屈服階段應變速率在0.0003s-1左右，個別數據達到0.002s-1。也表明不連續屈服試樣采用速率范圍2時，應變速率相對誤差不滿足標準規定。



根據該次驗證試驗，如果將第二種根據平行長度估計的應變速率的相對誤差擴大至±100%，則能很好覆蓋該次試驗采用的試驗系統的應變速率波動范圍。



查閱ASTM E8/E8M-16aε1也能發現，其測定屈服特性的應變率控制方法，僅包含取自引伸計反饋信號的閉環控制，即GB/T 228.1-2010方法A中的第一種應變速率。



結合驗證試驗結果和ASTM E8/E8M-16aε1，對于GB/T 228.1-2010的第二種應變速率的范圍2，建議要么結合材料特性和目前主流的拉伸試



驗設備，適當擴大應變速率的相對誤差，要么取消第二種應變速率。



3.3不連續屈服試樣采用速率范圍3



不連續屈服試樣采用第二種應變速率的范圍3時，屈服階段(含上屈服點附近)，試樣標距內和平行長度內的應變速率波動均未超出±20%的相對誤差。由于采用橫梁位移控制時，試驗機和試樣夾持方式與范圍2相同時，由試驗系統造成速率波動是相近的，差異主要由試樣引起。但應變速率由范圍2的0.00025s-1提高到范圍3的0.002s-1時，同樣為±20%的相對誤差，范圍3的速率波動幅度較范圍2提高了8倍。



04、結論及建議



    (1) 驗證試驗發現，執行GB/T 228.1-2010方法A推薦的試驗速率時，目前的拉伸試驗機較難滿足±20%的速率相對誤差，尤其是采用第二種應變速率時。



     (2) 建議修訂中的GB/T 228.1-2010，考慮采用與ASTM E8/E8-16Aaε1相似的規定，應變速率控制僅用于引伸計反饋信號的閉環控制。



     (3) 修訂GB/T 228.1-2010時，建議開展多試驗室的驗證試驗，評估兩種應變速率控制模式，采用范圍1和范圍2的應變速率時，±20%速率相對誤差的可執行性，再確定是否需要修改或如何修改速率相對誤差。
