利用激光選區熔化(SLM)技術制備厚度為0.1~0.8mm的AlSi10Mg鋁合金薄板以及內腔間隙為0.5mm的中空板，研究了薄壁結構SLM成形的可行性及成形件的力學性能。結果表明：SLM技術能夠成形出壁厚0.2mm以上的薄板以及空腔間隙0.5mm的空心板，但厚度0.5，0.6mm的薄板出現空心現象，通過減小光斑尺寸及調整輪廓工藝參數進一步提高了SLM成形薄板的精度，避免出現空心薄板；SLM成形薄板及經T6熱處理后的抗拉強度均超過200MPa，0.7mm厚試樣的力學性能較好；采用試驗用SLM參數能夠打印出薄壁、封閉腔散熱器產品。

01、試樣制備與試驗方法

      試驗原材料為AlSi10Mg鋁合金粉末，形貌如圖1所示?？梢姺勰┬蚊矠榻鼒A形或橢圓形，粒徑在15~53μm。

圖1 AlSi10Mg鋁合金粉末形貌

     使用雷尼紹AM250激光選區熔化設備制備AlSi10Mg鋁合金板。基于團隊前期研究結果選取工藝參數。首先進行不同厚度實心薄壁板成形可行性試驗，共計8片試樣。然后采用SLM技術成形中空薄壁板，共計7片試樣。最后制備7組薄板室溫拉伸試樣，試樣形狀和尺寸如圖2所示，設計厚度為0.1~0.7mm，每個厚度下分別成形6根平行試樣。通過線切割機將拉伸試樣取下，對其表面打磨以去除黏渣等雜質，每組取3根試樣進行T6熱處理。按照GB/T 228.1—2010，使用Instron萬能試驗機對成形態試樣和熱處理態試樣進行室溫拉伸試驗，并與常規厚度(2mm)試樣進行對比。激光選區熔化縱向力學性能一般最低，故測試縱向力學性能。

圖2 薄壁拉伸試樣的形狀及尺寸

     對薄板試樣截面進行磨拋處理,用Keller溶液腐蝕約20s，利用NOVA navoSEM 450型掃描電子顯微鏡觀察顯微組織。

02、試驗結果與討論

2.1薄板SLM成形可行性

     由圖3(a)可以看出，0.2~0.8mm厚的AlSi10Mg鋁合金薄板均可成形，但0.5、0.6mm厚薄板兩側輪廓發生剝離出現輕微空心現象。此外，0.1mm薄板的實測厚度約為0.2mm，說明試驗所用激光選區熔化技術可成形薄板的壁厚最小為0.2mm。間隙為0.5mm的中空薄板亦均可成形，但0.5、0.6mm厚中空薄板兩側板壁同樣出現空心現象。

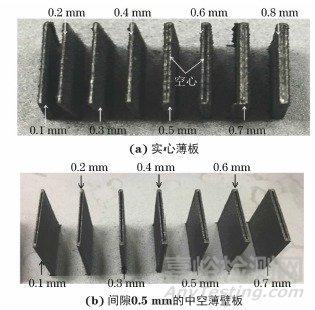

圖3 不同設計壁厚下AlSi10Mg鋁合金薄板的SLM 成形宏觀形貌

2.2、薄壁結構SLM成形原理

     如圖4所示，薄板的SLM成形包括輪廓掃描和實體掃描兩個步驟，即激光束實際掃描的路徑包括輪廓及內部填充實體兩部分。輪廓可以多次掃描，此處只分析輪廓掃描一次的情況。圖4中d0、h0、h1均可以通過工藝參數進行設置，但受到光斑尺寸限制；理論上光斑尺寸越小，上述參數取值越小。薄板兩側輪廓通常都需要進行掃描，但實體部分視d2大小決定是否掃描。

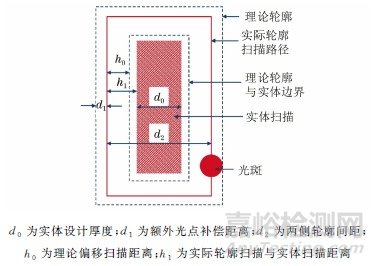

圖4 薄板SLM成形原理示意

     由圖5結合成形原理分析可知：當B0不大于0.67mm時，薄板成形過程中激光束只掃描兩側輪廓，但當B0在0.1~0.4mm時，輪廓兩道掃描間距可由光點補償覆蓋，兩道輪廓可以重疊，薄板為實心；當B0在0.5~0.6mm時，光點補償不能覆蓋輪廓兩道掃描間距，輪廓分離，薄板出現間隙；B0為0.7，0.8mm時，激光束開始掃描實體，將薄板填充為實心。由表1可以看出，成形試樣的實測壁厚B1與理論壁厚B0相符合。

圖5 厚度0.1~0.7mm薄板的SLM成形過程

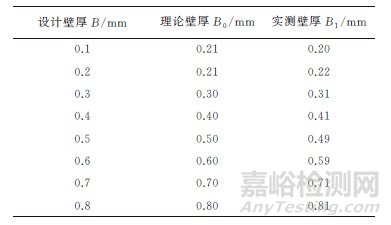

表1 實心薄壁板的成形尺寸

    綜上可知，決定SLM薄板成形的主要參數為d1和h1，兩者均由光斑直徑?jīng)Q定。理論上，在薄板壁厚不小于粉末尺寸的情況下，SLM薄板成形極限尺寸由d1決定，光斑直徑越小，d1越小。通過使用小光斑激光器可以提高SLM技術的精密成形能力；通過變光斑技術，在輪廓區域使用小光斑可以提高精度，在實體區域使用大光斑高功率可以提高成形效率。此外，理論上通過設置使d1=h1，可以避免空心薄板出現的情況。

2.3顯微組織

     選取設計壁厚為0.1mm(實際壁厚0.2 mm)的試樣進行顯微組織分析。根據實驗可知SLM成形薄板試樣組織致密，不存在孔洞在層間分布的現象；共晶硅相呈短纖維狀沿晶界分布，且其表面光滑，無明顯棱角。

2.4薄板室溫拉伸性能

     由圖6可知：0.1~0.7mm設計厚度的SLM成形試樣及其經T6熱處理后的抗拉強度均超過200MPa，雖然總體上略低于常規厚度試樣，但仍具有可觀的強度，說明薄壁結構成形件力學性能良好，可滿足眾多非承力功能器件的使用要求；0.1~0.6mm厚SLM成形試樣的強度和伸長率相近，較0.7mm的低，表明SLM過程中掃描實體內部可以在一定程度上提高薄板的強度；T6熱處理后薄板試樣強度略有降低，塑性得到提高，符合一般的熱處理影響規律，T6熱處理對薄板零件同樣適用。

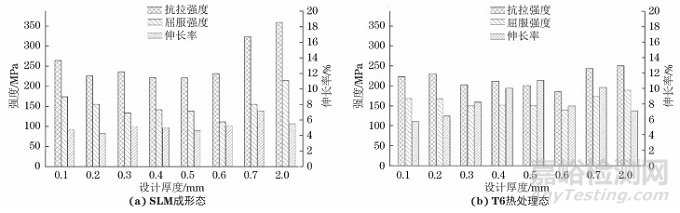

圖6 不同設計厚度SLM成形態及T6熱處理態AlSi10Mg鋁合金薄板的室溫拉伸性能

2.5薄壁封閉腔結構散熱器產品試制

     基于上述成形性及力學性能研究，作者對翅片均溫板散熱器零件進行了一體化打印測試，其三維模型如圖7所示。散熱器零件SLM成形實物如圖8所示，可見零件成形效果良好，內部粉末可通過清粉口清除，表明激光選區熔化技術可應用于薄壁類及中空內腔薄板類產品的研制。

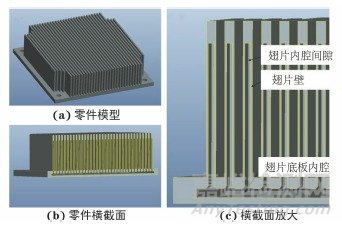

圖7 中空內腔薄壁翅片均溫板散熱器結構示意

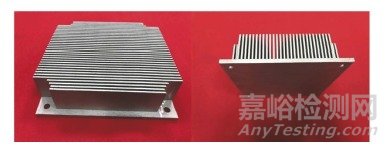

圖8 中空內腔薄壁翅片均溫板散熱器SLM成形實物

03、結論

     (1) 試驗采用的激光選區熔化工藝可成形壁厚0.2mm以上的AlSi10Mg鋁合金薄板以及壁厚0.2mm以上、內腔間隙為0.5mm以上的中空薄壁板；板厚小于0.7mm時由兩側輪廓掃描形成薄板，無實體掃描填充，板厚大于0.7mm時有實體填充；厚度0.5，0.6mm的薄板出現空心現象，通過減小光斑尺寸及調整工藝參數可進一步提高SLM技術成形精度，避免出現空心薄板；采用試驗工藝參數可成功打印出薄壁、封閉腔散熱器產品。

     (2) SLM成形AlSi10Mg鋁合金薄板組織致密，表面光滑的共晶硅相呈短纖維狀沿晶界分布；SLM成形拉伸試樣及其經T6熱處理后的抗拉強度均高于200MPa；T6熱處理后試樣強度降低、塑性提高，T6熱處理適用于該薄板零件。
