01.紅外熱像儀測溫原理

任何溫度比絕對零度（-273℃）高的物體，均會有產生熱輻射；根據物體的溫度不同，其輻射產生的能量和波長也會不同。由玻耳茲曼定律可知，紅外熱輻射的功率與其絕對溫度的四次方成正比，即W=εσT4。

紅外熱像儀通過光學系統將探測物體的紅外熱輻射光譜反映到CMOS光電探測器陣列，由光電探測器陣列轉換成電信號，經信號放大及圖像處理形成可視覺分辨的紅外熱像圖。當電子產品處于工作狀態時，若內部元器件有電流通過，將產生耗散功率。由于熱輻射作用，不同功率的元器件，其表面的溫度也各不相同。當元器件發生失效時，其流經電流的變化會引起表面溫度的變化。通過探測失效產品表面紅外熱輻射，并與良品呈現的紅外熱像圖進行對比，理論上可以判定內部失效元器件的位置。但是，由于產品內部元器件具有互聯和相關性，當產品內部存在功率較大的器件時，其熱輻射能較大，熱場擴散較快，容易影響到其它元器件的工作，遮蓋真正的失效點。

02.測溫精度影響因素

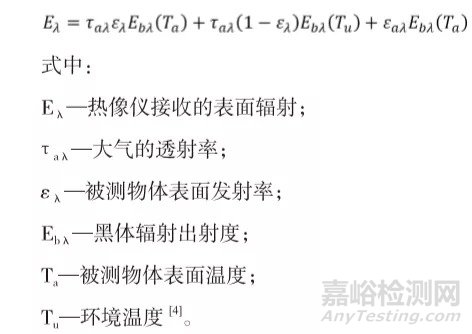

根據紅外熱像儀的測溫原理可知，系統顯示的溫度是依據測量輻射能計算得出的。故溫度測量精度受多種因素的影響，包括物體表面的發射率、反射率，室內環境溫度、測量距離等。紅外熱像儀接收的表面輻射主要來自于被測物體輻射、環境輻射和大氣輻射三部分，即：

故提升熱像儀測溫精度的關鍵在于降低環境反射和大氣輻射兩部分的影響，使其接收到的輻射更接近物體本身發出的輻射。而其中環境反射的影響主要與環境溫度有關，環境溫度越高，誤差越大。

綜上所述，在實際應用過程中，降低環境因素影響，控制內部元器件熱場擴散，有利于提升紅外熱像儀失效定位的精度和準確性。

紅外熱像圖改善放方法

小型模塊失效定位與單片集成電路失效定位需求不同，其失效定位目的主要在于快速準確定位出內部失效的元件或器件，單片集成電路失效定位主要用于內部芯片局部熱點的探測，兩者原理和技術手段均有區別。前者更強調熱像儀具有大視野范圍，便于整體觀察，其分辨率和定位精度相對差，而后者強調高精度、靈敏度，其視野范圍必然較小。本文主要是針對板級紅外熱像儀，以降低環境溫度影響以及減緩內部熱場擴散為目的，提供幾種小型模塊及組件熱像圖改善的實踐方法，從而為開展微電路模塊失效定位提供一種思路，指導失效分析工作。

01、提高熱像圖溫度閾值

本試驗所用熱像儀為FLIRA65SC型號，觀測范圍310mmx310mm，波長范圍7.5-13.5μm，分辨率640x480像素，執靈敏度0.03℃，如下圖所示。

圖1 紅外熱像儀

選取某電源模塊，按手冊要求施加工作電壓使其處于工作狀態，可觀察，加電后模塊內部元器件升溫，熱場迅速擴散，從而影響到相鄰元器件的狀態，從熱像圖中難以識別和判斷具體元器件位置，成像效果較差。

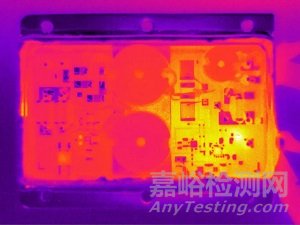

為提升紅外熱像圖襯度，首先對良品模塊內部左側片狀區域的平均溫度進行測量，在對失效品進行成像時，將此溫度設置為熱像圖溫度顯示基準值，經數據采集軟件降噪處理，當存在高于發溫度的異常熱點時更易干識別和定位。由下圖可見，提高熱像圖溫度閾值后，模塊內部元器件位置及發熱情況基本可辨別，但右下區域仍存在片狀發熱區域，辨識度差。

   (a)工作狀態

 (b)提高圖像閾值后

圖2 電源模塊閾值改善效果

02、半導體制冷器降溫

通過調研可知，背景環境對熱輻射測量精度有影響，環境溫度越低，影響越小。同時降低背景溫度有利于減緩器件加熱狀態下熱擴散的速度：改善紅外熱像圖質量。本文從操作可實施性考慮，選取半導體制冷器用于器件降溫，其主要原理是利用半導體材料的Peltier效應，當對其施加直流電時，兩種不同半導體材料排列組成熱電偶對，可以實現一面制冷、一面制熱的目的。該制冷器根據室內的環境溫度不同，最低制冷溫度-10℃，臺面降溫效果下圖所示。

(a)制冷前

（b)制冷后

圖3 半導體制冷器

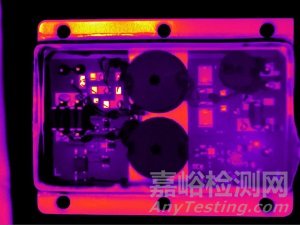

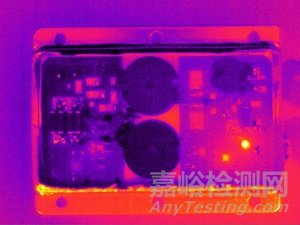

將電源模塊放置于半導體制冷臺上，降溫處理后，右下區域發熱量較大的元器件熱場擴散得到控制，可以顯易的分辨模塊內部各位置元器件類別，同時各元器件發熱情況對比更清晰，紅外熱像圖襯度明顯提升，從而有助于捕捉到模塊內部異常熱點，如下圖4所示。

(a)降溫前

(b)降溫后

圖4 電源模塊降溫前后熱像圖改善效果

03、合理的電激勵方式

由于內部失效點往往不是溫度最高的點，也不一定是溫升速度最快的點。所以在采用紅外熱像儀進行失效定位時，由于模塊內某些元器件溫升速度過快，其紅外輻射可能會影響到真正失效器件的紅外輻射，尤其是長時間工作狀態下測試時更明顯。因此，需要盡量減小這類器件工作的影響。除了采用上述兩種手段降低影響外，還可以考慮施加不同的電激勵條件。對于引腳間I-V特性無明顯異常的失效元器件可以考慮施加脈沖電激勵，防止元器件在直流電應力條件下溫升過高，熱場擴散過快，對于引腳間Ⅰ-V特性存在明顯差異，尤其是出現短路、阻性等情況時可以考慮僅在引腳間施加電壓，使得僅與端口特性回路相關的內部器件處于通電狀態，利于查找內部失效點。以某電源模塊為例，在施加工作電壓時內部功率管發熱最嚴重，影響相鄰元器件熱場，而在禁止端與地之間施加電壓時，內部功率管處于非工作狀態，減小了非失效相關器件的熱場影響，如下圖白色圓圈所示。

(a)禁止端與地之間加電工作狀態

(b)端與地之間加點工作狀態

圖5 不同激勵條件下熱像圖分部

引用本文：

馮慧，尹麗晶，范士海. 基于紅外熱像儀的微電路模塊失效定位方法[J].環境技術，2020，227(6):119-123.

專家簡介：馮慧，航天科工防御技術研究試驗中心，女，碩士，工程師，主要從事元器件失效分析、結構分析、可靠性評價工作。
