中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

什 么 是 過 燒

      過燒：如果加熱溫度過高，不僅奧氏體晶粒已經(jīng)長大，而且在奧氏體晶界上也已發(fā)生了某些能使晶界弱化的變化，稱之為過燒。過燒的零件已經(jīng)產(chǎn)生晶間裂紋。

      鋼被加熱到接近固相線或固-液兩相溫度范圍內(nèi)的某一溫度后，在十分粗大奧氏體晶界上不僅發(fā)生了化學成分的明顯變化（主要是硫和磷的偏析），而且局部或整個晶界出現(xiàn)燒熔現(xiàn)象，從而在晶界上形成了富硫，磷的液相。在隨后的冷卻過程中，晶界上產(chǎn)生富硫，磷的燒熔層，并伴隨著形成硫化物，磷化鐵等脆性相的沉積，導致晶界嚴重弱化，從而劇烈降低鋼的拉伸塑性和沖擊韌性的現(xiàn)象。

     鋼的過燒溫度：通常比過熱溫度高幾十至一百攝氏度左右。

過 燒 鋼 的 特 征

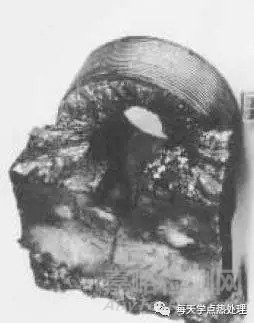

01、宏觀斷口

無金屬光澤的灰白色石狀斷面。

02、顯微特征

粗大的A晶粒，魏氏體組織，原始A晶界處富P，S燒熔層及原始奧氏體晶界上硫化錳和磷化鐵沉淀。

 03、過燒鋼的力學性能

塑性和沖擊韌性嚴重降低，必須報廢。（報廢的意思也就是說，不能用，只能回爐重煉。）

很顯然，過燒比過熱的危害性要大的多。

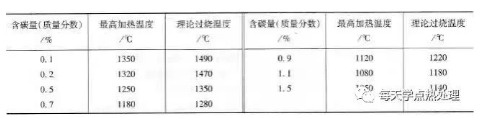

理論過燒溫度

過燒與力學性能的惡化

過 燒 與 過 熱 的 判 別

      要判斷過熱與過燒，最簡單的方法是看斷口（即鋼材在服役過程中發(fā)生斷裂，觀察斷裂面的形貌。與上文介紹的斷口形貌對比。

      如果鋼材還沒有服役，取一橫截面觀察微觀結(jié)構(gòu)組織，如發(fā)現(xiàn)A晶粒粗大，并且發(fā)生S的偏聚，則為過熱，如果還有P的偏聚則為過燒。

      過熱主要表現(xiàn)是晶粒過分長大可通過今后的熱處理改善。過燒則是晶粒間發(fā)生氧化，屬不可逆轉(zhuǎn)的缺陷。

      過熱與過燒的區(qū)別在于奧氏體晶界是否發(fā)生弱化。過熱是晶粒粗大，晶界加寬的現(xiàn)象，而過燒是晶界晶粒部分低熔點合金相出現(xiàn)復溶現(xiàn)象，確定發(fā)生與否還要看加熱的速率及溫度。

      過熱：晶粒粗大，粗大的馬氏體，魏氏組織。過燒：是晶粒間發(fā)生氧化且晶界存在裂紋。過燒是嚴重的過熱。

      過熱或過燒在金相檢查中主要與晶粒和晶界作判定；不同的材料有不同的判定方法，結(jié)構(gòu)鋼以晶界出現(xiàn)網(wǎng)狀特素體判過熱，有孔洞判過燒，高溫合金晶粒粗大判過熱，晶界有空的孔洞、雜質(zhì)判過燒。

      觀看下列過燒組織形態(tài)學習判別過燒組織：

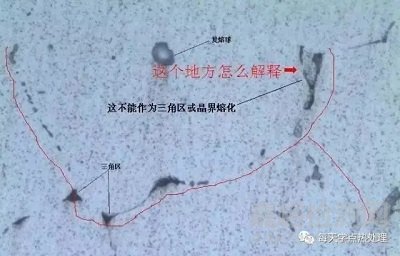

典型過燒組織形態(tài)

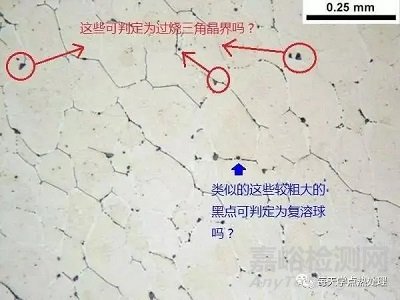

晶界融化

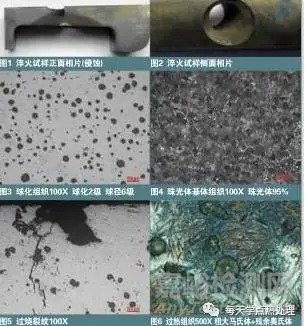

過燒組織金相特征
