在RE測試中，主要的輻射是共模電流產生的輻射，共模驅動源在有天線的條件下，幾微安的共模電流就會產生幾十dB的輻射，一般都是由電纜輻射出去。測試中，我們也經常發現，RE實驗若是不通過，CE實驗一般也較難通過，其實共模電流不僅會導致RE問題，也會導致CE問題。當共模電流頻率在150KHz-30MHz范圍內，就會導致傳導騷擾問題，共模電流頻率在30MHz-1GHz時，就會導致輻射騷擾問題。同樣差模電流，也會產生輻射發射和傳導干擾問題，在輻射發射實驗中差模電流的產生的輻射較小，但在傳導騷擾實驗中，差模電流與共模電流產生的干擾在數量級上是同等的。
1. 傳導騷擾測試的目的
測試產品從電源端口通過電纜向?qū)ζ渌娫淳W(wǎng)絡設備的騷擾。
2. 傳導騷擾測試的配置圖

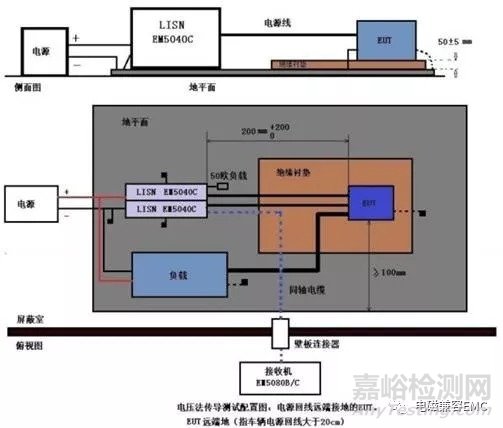

傳導騷擾測試包括信號線的傳導測試和電源線的傳導測試。本文講述電源線上的傳導測試，下圖是汽車電子產品傳導騷擾布局的側視圖和頂視圖。
在傳導騷擾測試中，測試設備DUT通過人工網絡LISN接到供電電源上，測電源正極時，DUT電源正極與接收機接入一個人工網絡，電源負極與50Ω終端電阻接入一個人工網絡，負載線接入負載盒，在汽車電子產品中，負載盒通常是由水泥電阻模擬的喇叭負載，其中LISN的作用如下：
1) 隔離待測試的設備EUT和交流輸入電源，濾除由輸入電源線引入的噪聲及干擾。
2)EUT產生的干擾噪聲依次通過LISN內部的高通濾波器和50 Ω電阻，在50 Ω電阻上得到相應的信號值送到接收機進行分析。LISN的內部框圖如下：
3. 傳導騷擾測試的本質

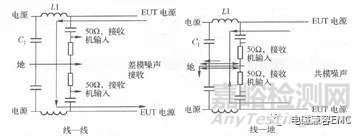

傳導騷擾的測試實質就是測試干擾電流流過50Ω阻抗（人工網絡內部對地的1KΩ與接收機輸入阻抗50Ω并聯所得）所產生的壓降。其中流過50Ω阻抗的電流有共模電流和差模電流，差模電流從DUT的一端流出，另一端流回，大小相等，方向相反。共模電流是從DUT的電源正負極同向流出，流入大地，大小相等，方向相同。干擾電流流入人工網絡的原理圖如下：
4. 電源端口的傳導騷擾
在汽車電子產品中，第一級電源通常是由DCDC構成，DCDC開關電源也是最常見的噪聲源，DCDC電源在開關過程中會產生電壓和電流的變化，包含了較快的di/dt和dv/dt噪聲分量， 電源噪聲包含了差模噪聲和共模噪聲，其中，差模噪聲主要是由于開關切換過程中的電流變化di/dt產生，共模噪聲是由電壓變化du/dt產生。DCDC工作時，開關管的電壓和電流波形如下，從下圖可以看出共模噪聲要比差模噪聲大，所以我們主要分析共模噪聲。
從傳導路徑來說開關節點產生的差模干擾通過輸入電容濾波后會直接傳到電源的輸入端，經過LISN中的兩個電阻構成差模電流回路，共模干擾通過開關節點對地的耦合再通過LISN端檢測到。差模的功率電流的回路除了產生傳導干擾也會產生輻射干擾，共模干擾也會產生部分輻射干擾。因此在設計電路時減小功率開關的干擾電流，減小差模電流的回路面積，減小開關管的工作頻率對傳導和輻射都有很大的幫助。
整改對策：
1.優化DCDClayout，減小高頻電流回路面積；
2. 電源輸出端口增加LC濾波電路，減小差模電流；
3. 增加屏蔽罩減小開關節點與大地之間的耦合電容；
4. LISN中的50Ω阻抗也會在產品輻射出來的磁場中感應出共模電流，必要時通過布局減小輻射。
5. 信號端口的傳導騷擾
信號線上的導致傳導騷擾的共模電流與導致輻射發射的共模電流產生機制一致，只是頻段不同。
在輻射發射測試中，經常發現當設備機上控制線，I/O等線纜之后，有些頻率的輻射場強就有很大的提高，即使連接線終端不加負載也是一樣，這是的連接線就變成了天線，再加載了共模驅動源的條件下會向外輻射電磁能量。共模電流的產生根據驅動模式可以分為三種基本驅動模式：電流驅動模式，電壓驅動模式，磁耦合驅動模式。
1）電流驅動模式

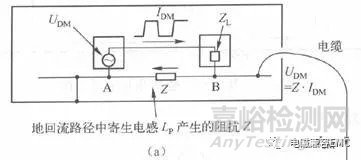

差模電流（有用信號的電流）信號傳送信號時的回流電流產生的壓降驅動產生的共模電流叫電流驅動模式。電流驅動模式的輻射原理示意圖如下：
UDM是產品內部差模電壓源（如各種數字信號電路，高頻震蕩源等），ZL是回路負載，IDM為回路負載的差模電流，Z為AB兩點之間的阻抗（入地平面不完整，AB間用連接器互聯等引起的寄生電感Lp），差模電流IDM通過回流地回到差模源，則在AB間阻抗Z上產生的壓降為：UCM=IDM(jωLp)

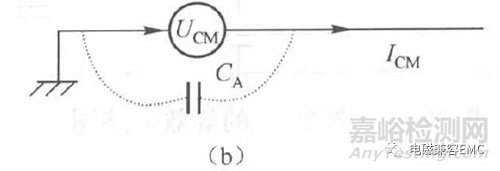

UCM就是共模驅動源，有可以理解為地噪聲。外接信號線或電源線的地線，接在帶有共模驅動源的地平面上，就會產生傳導騷擾和輻射騷擾。輻射的等效圖如下：
這實際上是一副不對稱振子天線，流過天線的電流為：
ICM= jCaωUCM=jCaω* IDM(jωLp)=-ω2LpCa IDM
ω=2πf
式中，ICM為電纜中的共模電流；
UCM為共模驅動電壓；
Ca為電纜與參考大地之間的寄生電容；
Lp為地回流路徑中的寄生電感；
IDM為有用信號電流大小；
f為電流信號頻率大??；
整改對策：
1.在不影響信號完整性的條件小，增加終端電阻限值信號端差模電流大小。
2.設計時盡量采用低頻設計，如減小開關電源的開關頻率。
3. 避免開關電源工作在CCM模式，產生不必要的電壓震蕩，導致過多的輻射和傳導。
4.優化地平面設計。
5. 優化線纜接口設計，增加濾波電容，共模電感等。
2）電壓驅動模式
工作差模電壓源（有用信號電壓源）通過寄生電容直接驅動產生的共模電流就是電壓驅動模式，寄生電容分為兩種一種是電壓源到線纜的寄生電容，一種是電壓源到金屬外殼的寄生電容，電壓驅動模式輻射原理示意圖如下：
差模電壓源UDM與線纜或金屬外殼之間的寄生電容形成寄生回路，回路中的共模電流通過電纜產生共模輻射，共模電流為ICM=CωUDM，
式中C為PCB中印制線與金屬外殼或電纜之間的寄生電容。
案例分析：

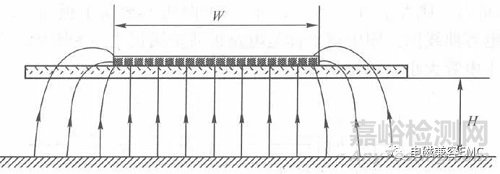

前面講的開關電源的共模電流就是這種電壓驅動模式形成的，開關節點上的開關電壓源與大地之間的寄生電容形成寄生回路，回路中的共模電流流過LISN，在50Ω電阻上產生的壓降就是接收機端接收到的干擾信號。印制線與參考地平面之間的寄生電容，可以用下圖估算：

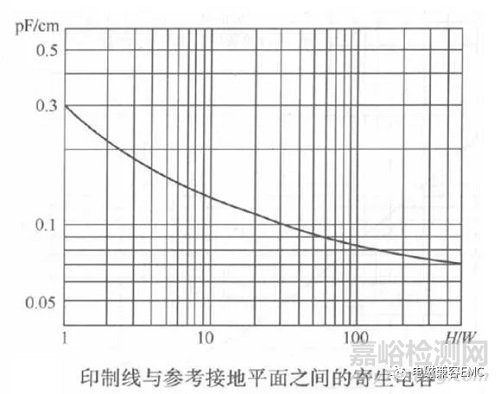

圖中，W為印制線的寬度，H為印制線到地的距離，印制線與參考接地平面之間無其他導電介質（如PCB底層印制線與參考地平面之間），曲線的橫坐標為H/W的比值，并且H、W是同一單位，縱坐標為每厘米的電容值。
整改對策：
1.降頻設計
2. 避免過多的信號振鈴
3. 增加金屬屏蔽，減小耦合電容。
4. 優化線纜接口設計，增加濾波電容，共模電感等。
3）磁耦合驅動模式

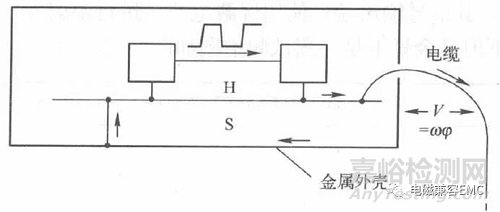

工作差模信號（有用信號）回路產生的磁場與電纜及金屬外殼或印制板地等組成的寄生回路產生磁耦合時產生的共模電流就是磁耦合驅動模式。磁耦合驅動模式產生共模電流的輻射原理圖如下：
差模工作信號在小型回路H中流動時，電纜，金屬外殼，印制板的地及寄生電容組成的大回路S耦合到了小回路H中的信號，使電纜中帶有共模電流信號，從而產生共模輻射或傳導。
整改對策：
1.減小高頻電流回路面積。
2. 優化線纜接口設計，增加濾波電容，共模電感等。
6．總結
傳導騷擾中，分為兩種傳導騷擾，一種是電源線的傳導騷擾，一種是信號線的傳導騷擾，電源線與信號線的傳導騷擾只是共模驅動源的頻率不同。
共模驅動源根據驅動模式分為三種，電流驅動模式，電壓驅動模式和磁耦合驅動模式，根據三種共模電流產生的機制不同，找出對策是解決傳導騷擾問題的關鍵。
