中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

鍛造余熱淬火屬于高溫形變熱處理，鍛件成形后，直接在一定溫度下投入淬火冷卻介質(zhì)冷卻以獲得淬火組織，并在合適溫度下回火，實現(xiàn)代替調(diào)質(zhì)熱處理，可省去一次淬火加熱工序。余熱淬火處理的鍛件不僅具有優(yōu)良的綜合力學(xué)性能，而且成本降低，效率提高。我公司經(jīng)過不斷探索，目前已在鏈軌節(jié)等履帶部件產(chǎn)品上廣泛采用余熱淬火工藝，在實際生產(chǎn)應(yīng)用中取得顯著成果。本文主要針對余熱淬火工藝質(zhì)量情況及控制要點進(jìn)行了介紹。

1.產(chǎn)品介紹

鏈軌節(jié)為工程機(jī)械履帶關(guān)鍵部件，見圖1，材質(zhì)為35MnB材料，每年生產(chǎn)約1000萬件。鏈軌節(jié)最厚處為附圖中A-A位置。

鏈軌節(jié)簡圖

余熱淬火生產(chǎn)工藝流程為：下料→中頻加熱→鍛造→切邊沖孔→直接淬火→回火→探傷。

2.余熱淬火工藝質(zhì)量情況

余熱淬火后，鏈軌節(jié)各項檢測結(jié)果都能滿足技術(shù)要求。為表征余熱淬火工藝的質(zhì)量狀況，我們與傳統(tǒng)調(diào)質(zhì)處理的產(chǎn)品質(zhì)量進(jìn)行了對比，見表1。

從結(jié)果對比來看，兩種工藝下均得到回火索氏體組織。雖然余熱淬火晶粒度要粗于普通調(diào)質(zhì)工藝，但力學(xué)性能特別是沖擊韌性要明顯優(yōu)于普通調(diào)質(zhì)工藝。

鍛造棒料在高形變速率和形變量作用下，晶粒得到細(xì)化，位錯密度增值率大大提高，產(chǎn)生大量位錯纏結(jié)，形成位錯遺傳，小角晶界增多。這也是為什么一般顯微鏡下觀察的晶粒度差的條件下，反而力學(xué)性能并沒有降低的原因。所以，在制定余熱淬火件的檢查標(biāo)準(zhǔn)時，晶粒度指標(biāo)要區(qū)別對待。

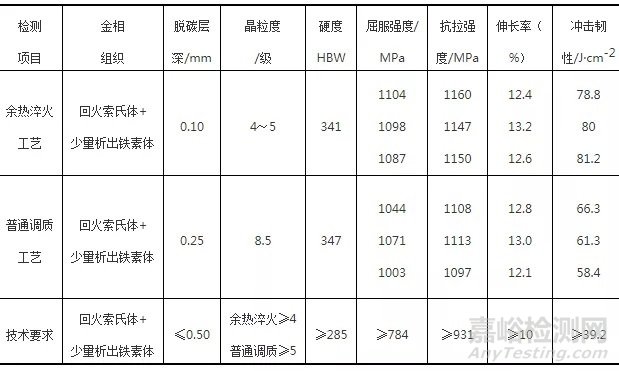

表1  余熱淬火工藝與普通調(diào)質(zhì)工藝檢測結(jié)果對比

另外，由表2可見，在鏈軌節(jié)踏面最厚處，普通調(diào)質(zhì)處理的布氏硬度值相差大于20HBW，而余熱淬火處理的截面布氏硬度值則小于15HBW。從硬度均勻性方面說，余熱淬火工藝要好于普通調(diào)質(zhì)工藝。

表2 截面硬度分布情況對比

3.余熱淬火工藝質(zhì)量控制要點

根據(jù)產(chǎn)品形狀及材料特征，在實施余熱淬火過程中，重點控制以下質(zhì)量要點。

（1）原材料控制。原材料的質(zhì)量嚴(yán)重影響產(chǎn)品質(zhì)量的穩(wěn)定，包括化學(xué)成分、低倍、偏析等。要求對原材料每個爐號進(jìn)行入廠理化檢測，確保原材料的質(zhì)量穩(wěn)定。

（2）選擇合理加熱溫度并實施嚴(yán)格的溫度控制。為避免棒料晶粒度的迅速長大，務(wù)必選擇合適的始鍛溫度，并嚴(yán)格控制棒料的重復(fù)加熱次數(shù)。在中頻加熱爐出口和淬火入油口安裝紅外測溫及分選裝置，保證溫度在要求范圍。

（3）淬火介質(zhì)的選擇。我公司選用好富頓快速淬火油，采用特殊設(shè)計噴淋機(jī)構(gòu)，實現(xiàn)工件的淬透，防范了開裂風(fēng)險。通過循環(huán)換熱，實現(xiàn)油溫的有效控制。

（4）淬火后及時回火，超過規(guī)定時間報廢處理。
