1、ESD概念

靜電放電（Electorstatic Discharge，ESD）是造成大多數電子元件或電子系統收到過度電性應力破壞的主要因素。這種破壞會導致半導體元件以及電腦系統等，形成一種永久性破壞，因而影響積體電路的電路功能，而使得電子產品工作不正常。

根據ESD產生原因及對積體電路放電的方式，ESD目前被分為以下四類：

（1）     人體放電模式（Human-Body Model，HBM）

（2）     機器放電模式（Machine Model，MM）

（3）     元件充電模式（Charged-Device Model，CDM）

（4）     電場感應模式（Field-Induced Model，F(xiàn)IM）



1.1、人體放電模式（Human-Body Model，HBM）：

人體放電模式（HBM）的ESD是指因人體在地上走動摩擦或其他因素在人體上已積累了靜電，當此人去觸碰到IC時，人體上的靜電便會經由IC的引腳而進入IC內，再經由IC放電到地去，如圖1.a所示。此放電的過程會在短到幾百納秒的時間內產生數安培的瞬間放電電流，此電流會把IC內的元件燒毀。不同HBM靜電電壓相對產生的瞬間放電電流與實踐的關系如圖1.b。對一般商用IC的2KV ESD放電電壓而言，其瞬間放電電流的尖峰值大約是1.33安培。

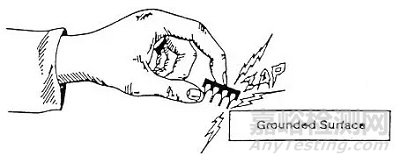

圖1.aHBM的ESD發生情形

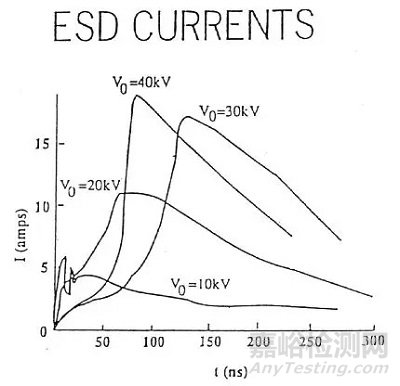

圖1.b在不同HBM靜電電壓下，其靜電放電電流隨時間的變化

有關于HBM的ESD已有工業測試標準，為現今各國用來判斷IC ESD可靠度的重要依據。圖2表示此工業標準（MIL-STD-883C method 3015.7）的等效電路圖，其中人體的等效電容為100pF，人體的等效放電電阻定為1.5KΩ。另外在國際電子工業標準（EIA/JEDEC STANDARD）中，也對此人體放電模式規定了測試規范(EIA/JESD22-A114-A)。



TestStandard : MIL-STD-883C Method 3015.7

CLASSIFICATION	Sensitivity
Class 1	0 to 1,999 Volts
Class 2	2,000 to 3,999 Volts
Class 3	4,000 to 15,999 Volts

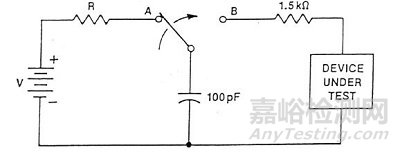

圖2、人體放電模式（HBM）的工業標準測試等效電路及其耐壓能力等級分類



1.2、機器放電模式（Machine Model，MM）

機器放電模式的ESD是指機器（例如機械手臂）本身積累了靜電，當此機器去觸碰到IC時，該靜電便經由IC的pin放電。此機器放電模式的工業測試標準為EIAJ-IC-121 method 20，其等效電路如圖3所示。



TestStandard : EIAJ-IC-121 Method 20

CLASS	STRESS LEVELS
M0	0 to <50V
M1	50 to <100V
M2	100 to <200V
M3	200 to <400V
M4	400 to <800V
M5	>800V

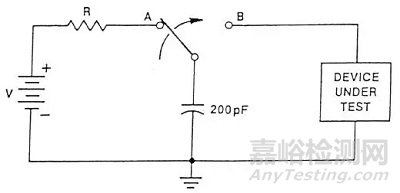

圖3、機器放電模式（MM）的工業標準測試等效電路機器耐壓能力等級分類



因為大多數機器都是用金屬制造的，機器放電模式的等效電阻為0Ω，其等效電容定為200pF。由于機器放電模式的等效電阻為0，故其放電的過程更短，在幾納秒到幾十納秒之間會有數安培的瞬間放電電流產生。有關2KV HBM與200V MM的放電電流比較，在下圖4中。



雖然HBM的電壓2KV比MM的電壓200V更大，但是200V MM的放電電流卻比2KV HBM的放電電流大很多，因此機器放電模式對IC的破壞力更大。在圖4中，該200V MM的放電電流波形有振鈴的情形，是因為測試設備導線的雜散等效電感與電容互相耦合而引起的。

圖4、人體放電模式（2KV）與機器放電模式（200V）放電電流的比較圖

另外在國際電子工業標準（EIA/JEDECSTANDARD）中，也對此機器放電模式制定了測試規范(EIA/JESD22-A115-A)，詳情請參考具體標準。



1.3、元件充電模式（Charged-Device Model，CDM）

此放電模式是指IC先因摩擦或其他因素在IC內部累積了靜電，但在靜電累計過程中IC并未被損傷。此帶有靜電的IC在處理過程中，當其pin去觸碰接地面時，IC內部的靜電便會經由pin自IC內部流出來，而造成了放電現象。

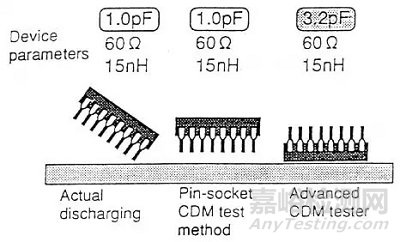

此種模式的放電時間更短，僅約幾納秒以內，而且放電現象更難以被真實模擬。因為IC內部積累的靜電會因IC元件本身對地等效電容而變，IC擺放的角度和位置以及IC所用的包裝形式都會造成不同的等效電容。由于具有多項變化因素難以確定，因此，有關此模式放電的工業測試標準仍在討論中，但已有此類測試設備在銷售。該元件充電模式（CDM）ESD可能發生的原因以及放電的情形由圖5.a和圖5.b所示。該元件充電模式靜電放電的等效電路圖由圖6.a所示，IC在各種角度擺放下的等效電容值由圖6.b所示，此電容值會導致不同的靜電電量累積與IC內部。

圖5.aCharged-Device Mode靜電放電可能發生的情形。

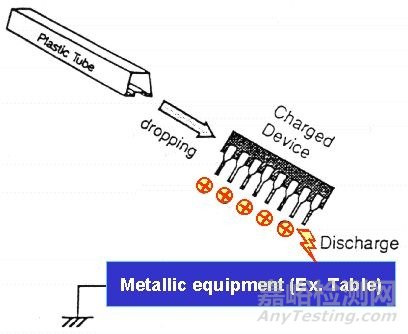

IC自IC管中滑出后，帶電的IC腳接觸到地面而形成放電現象。

圖5.bCharge-Device Mode靜電放電可能發生的情形。

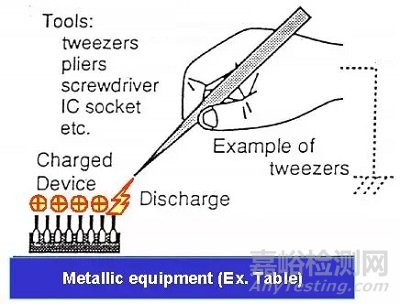

IC自IC管中滑出后，IC腳朝上，但經由接地的金屬工具而放電。

圖6.a、Charged-Device Model靜電放電的等效電路圖

圖6.b、IC在各種角度下的等效雜散電容值

有關2KV HBM，200V MM，與1KV CDM的放電電流比較，如下圖7所示。其中，該1KV CDM的放電電流在不到1ns的時間內，便已經沖到月15安培的尖峰值，但其放電的總時間段約在10ns的時間內便已經結束。此種放電現象更易造成積體電路的損傷。

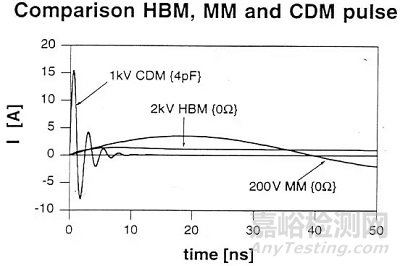

圖7、人體放電模式（2KV），機器放電模式（200V），與元件充電模式（1KV）放電電流的比較圖。



1.4、電場感應模式（Field-Induced Model，F(xiàn)IM）

此FIM模式的靜電放電發生是因電場感應而起的。當IC因輸送帶或其他因素而經過一電場時，其相對極性的電荷可能會由一些IC引腳而泄放掉，等IC通過電場后，IC本身便積累了靜電荷，此靜電荷會以類似CDM的模式放電出來。有關FIM的放電模式早在變栽子（bipolar）電晶體時代就已被發現，現今已有測試標準。在國際電子工業標準(EIA/JEDECSTANDARD)中，也已對此電場感應模式制定測試規范(JESD22-C101)，詳情請參閱該工業標準。



2、靜電放電標準

2.1、IEC-61000-4-2or EN-61000-4-2 p.19

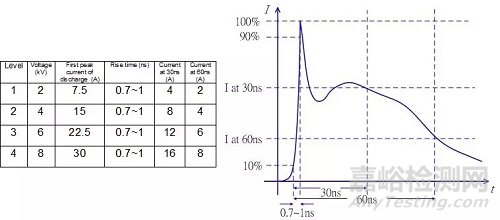

圖8、標準規定的靜電波形

從這張圖可以看出，EMC法規是以電流波形來定義靜電槍的輸出。又輸出能量分兩段，第一段的上升時間很短（0.7~1ns），但電流峰值極高（3.75A/KV），此段反映的是HBM（Human Body Mode）放電時，手臂累積的靜電荷瞬間放電的結果；第二段（10~60ns）則反映身體累積電荷的釋放結果。

注意要點：

（1）.  第一根

（2）.  第二波放電的高點出現在30ns前

（3）.  60ns處的電流值為30ns處電流值的1/2





2.2、ESD GunModel

 2.2.1、法規提供的基本模型（EN-61000-4-2p.11）

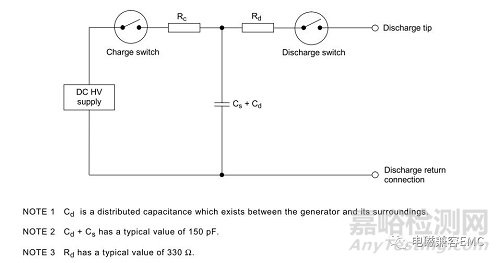

圖9、靜電槍基本模型

從這張圖可以看出，靜電槍（ESD Gun/generator）模型除了由RLC lump所組成，還需要兩個時序錯開的開關，實現充電與放電控制。

這開關在實際電路中采用繼電器，而這個繼電器有額外引入RLC寄生效應。

 2.2.2、國外教科書的（放電）模型

圖10、國外教科書中的放電模型

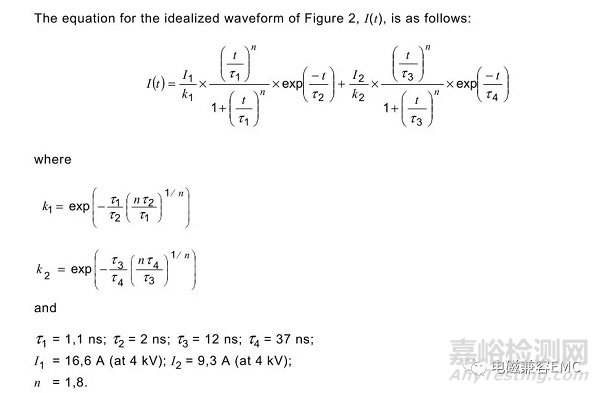

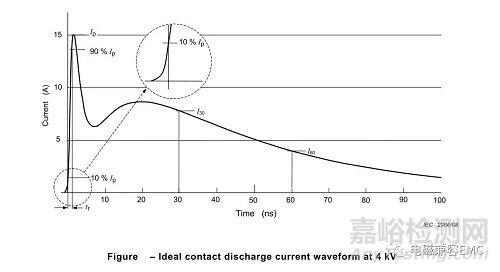

 2.2.3、法規定義放電電流數學方程式(EN-61000-4-2 , P13)

圖11、EN規定的放電電流方程



3、靜電放電模型

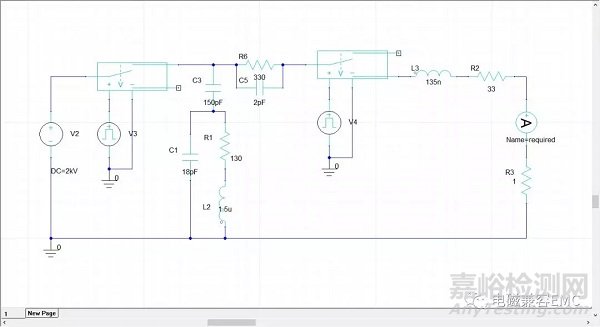

3.1、以兩級RLC模擬身體（135~150pF）與手臂（12~15pF）的兩波放電模型，輸出端以V_Probe與I_Probe觀察

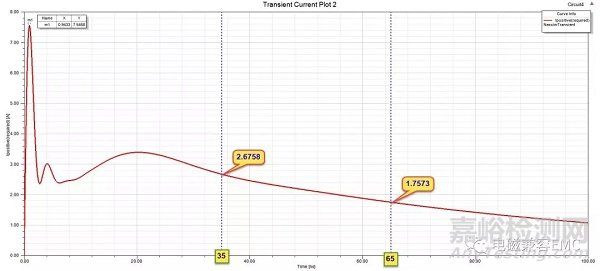

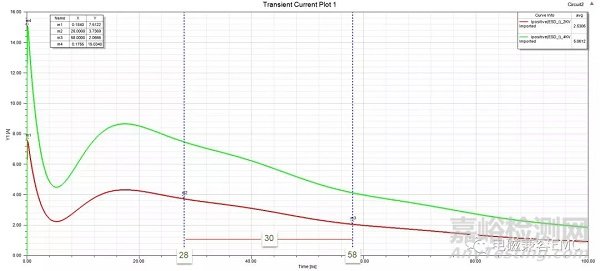

圖12、模擬電路拓撲及放電電流波形

驗證此結果是否滿足法規所定義的放電電流波形

2KV：，I=4A at 30ns滿足，第一電流點高點出現在0.18ns，且第二波的電流點高點出現在30ns前

4KV：，I=8A at 30ns滿足，且第二波的電流高點出現在30ns前

（C2，R3）直接影響第一根的大小，（L1，R2）直接影響第二段（18ns）的波峰大小與出現的時間前后。而充電電容C3對地路徑的寄生RLC，則影響第一電流峰值與第二電流峰值間的凹陷特性，這部分對ESD Gun的影響很關鍵。



3.2、從法規所提供的基本模型加上靜電槍對地寄生RLC的放電模型

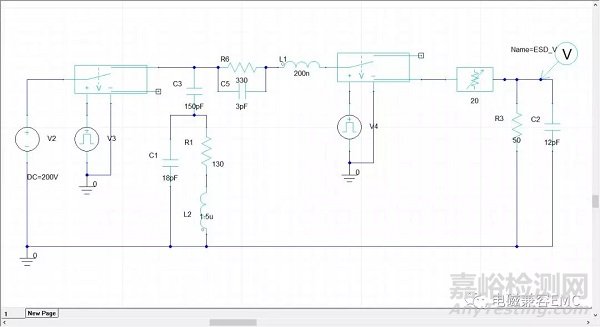

3.2.1、在200V放電模式下查看放電電壓波形

圖13、200V放電電壓下的電壓波形

3.2.2、在2KV放電模式下的放電電流波形

圖14、2KV放電電壓下的電流波形

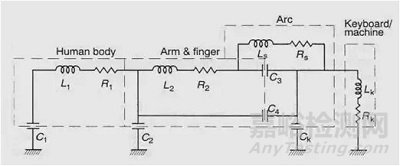

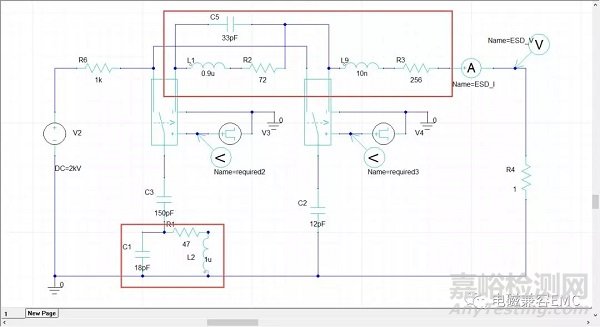

3.3、根據paper【4】【8】所建的ESD Gun等效模型

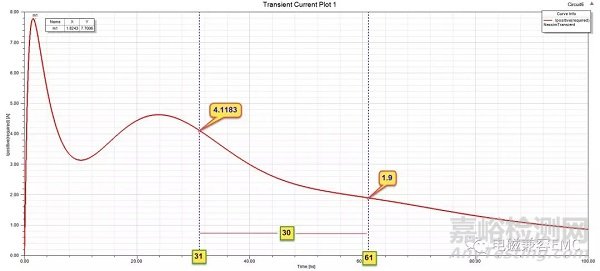

這個模型雖然是IEEE Trans.的paper，但實際模擬結果卻發現其電流輸出波形與法規所定義的略有差異：

a. 第一段電流高點出現時間較慢1.82ns（大于0.7~1ns），且圖片（大于7.5A）

b. 第二段電流高點出現時間較慢（30ns之后），且 圖片on 30+1ns （小于4A）

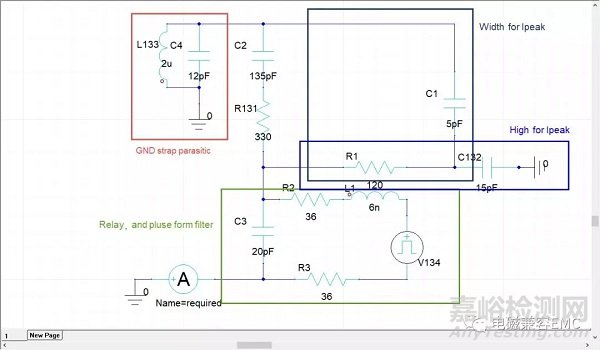

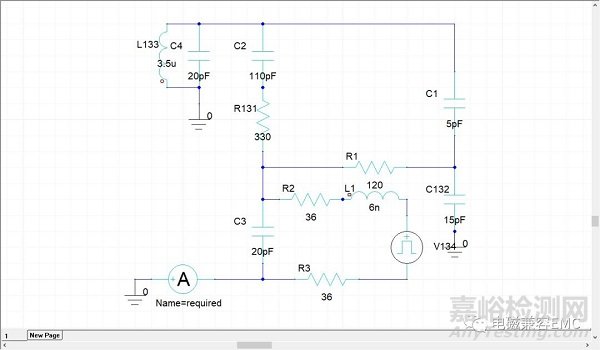

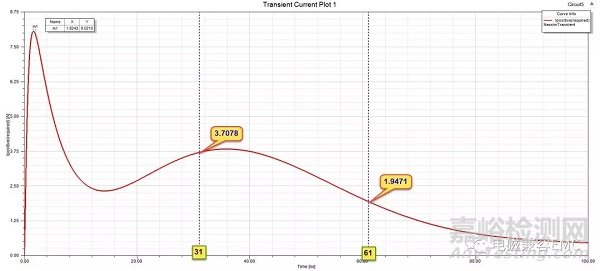

圖15、根據paper【4】【8】所建的ESD Gun等效模型及放電電流

將靜電槍對地的（L133，C4）從（3.5uH，20pF）改成（2uH，12pF），以及把充點電容C2從110pF改成135pF，波形就較理想了。

在paper【4】中有提到，實際ESD Gun內的充電電容150pF，但模擬/測量重建用的值卻是110pF，為的是讓電流衰減速度匹配測量值。

圖16、優化后的ESD Gun及其放電電流波形



4. 采用ESD GunModel進行產品EMC設計

原文采用RLC lump boundary搭建放電槍模型，在HFSS內模擬產品在外加ESD波形下的情況。實際中將PCB和產品外殼放置于HFSS中進行仿真，效率會很低。筆者利用SIwave內含有的HFSS高頻求解器，結合circuit designer仿真PCB在外加ESD Gun Model下的端口電壓及近場分布情況。

4.1、采用Siwave快速設計PCB靜電參數

下面對一塊PCB進行仿真，這是一塊顯卡，視頻接口會在使用中外接視頻線，因此有ESD風險。我們對其中的一根線進行仿真，采用的ESD Gun Model為3.1節中的放電模型，我們希望分析其在不做任何ESD處理狀態下的芯片管腳電壓波形（由于沒有IC內部芯片模型，我們只分析靜電是否會導致信號電平無法識別，而不去分析IC內部是否會由于靜電原因燒毀）。因為靜電過程中不僅會影響放電pin所在trace的電壓，也會影響相鄰pin的電壓，所以我們選取相鄰的幾個pin一同分析。

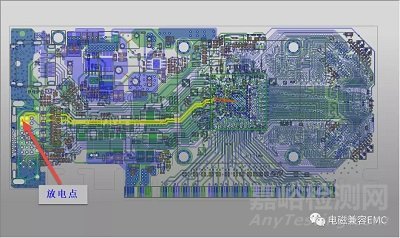

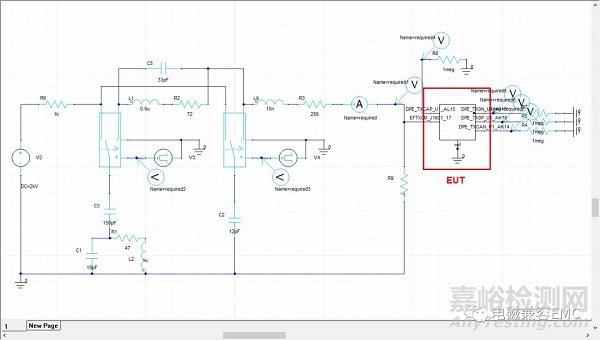

圖17、PCB模型及ESD仿真拓撲

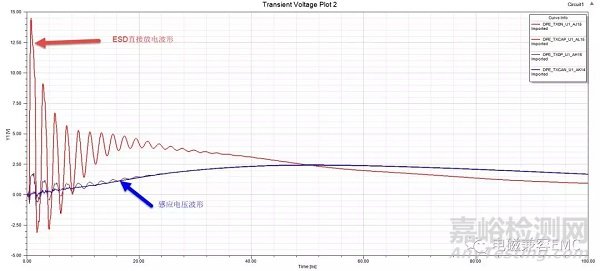

下圖為分析結果，可以看到在不加靜電處理措施下的PCB，其芯片管腳的電壓在ESD沖擊下可以達到14.5V之高，而且在初次放電結束后會有眾多的振蕩產生，這些噪聲信號都將使信號電平被淹沒其中而不被識別。相鄰的信號管腳感應到2.5V的共模噪聲，并不會影響到差分電平的識別。對于分析結果，我們會選擇相應的措施進行優化，比如常見的加TVS，靜電電容等等，關于具體優化措施及其深入討論后續有時間會另行總結。

圖18、分析得到的IC管腳電壓波形和近場電場分布

4.2、ESD的頻率分布

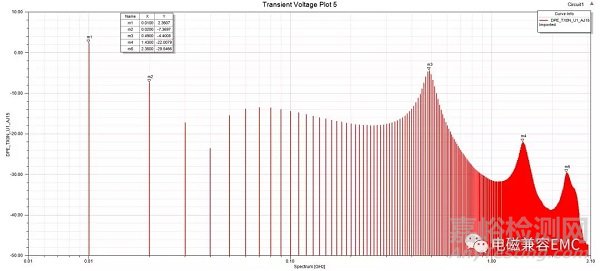

經過前面幾節的分析，相信讀者已經對ESD的時域波形印象深刻了，但EMC措施的使用往往是基于頻域的，ESD的頻域特征如何呢，我們用傅里葉變換對標準電壓波形進行處理，得到下面結果。

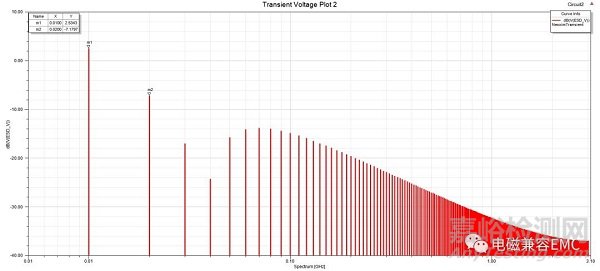

圖19、2KV靜電放電下的電壓頻率分布

標準ESD放電波形在實際測試中，由于產品內不同分布參數的影響會產生變化，如圖18中結果一樣，那么實際ESD放電中的頻率分布特性是什么樣的？我們對圖18進行傅里葉變換得到下面結果，對比發現，前面能量最多的10MHz和20MHz沒有變化，490MHz和更高頻的1.43GHz，2.35GHz出現明顯的包絡。因此來講，實際ESD放電可以產生頻率豐富的諧波，也正因如此，采用電容等無源器件去處理這些高頻諧波來達到抑制ESD變成可能。

圖20、實際ESD放電在產品內部的頻譜分布

4.3、采用CST進行ESD分析

CST的時域算法為EMC分析提供了便利，下面采用CST進行PCB的全三維ESD仿真，為了準確性，我們可以將產品外殼結構等一同倒入軟件，本文不做深入討論，有興趣的讀者可以自行研究?。
