1、并聯放電器件

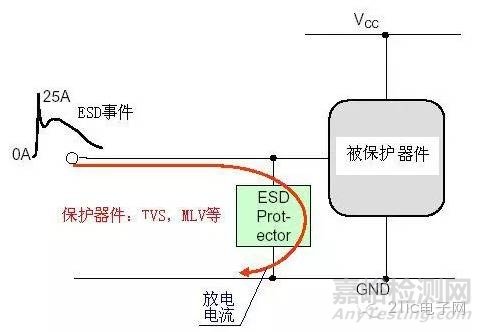

常用的放電器件有TVS，齊納二極管，壓敏電阻，氣體放電管等。如圖

1.1、齊納二極管（ Zener Diodes ，也稱穩壓二極管 ） 。利用齊納二極管的反向擊穿特性可以保護 ESD敏感器件。但是齊納二極管通常有幾十 pF 的電容，這對于高速信號（例如 500MHz）而言，會引起信號畸變。齊納二極管對電源上的浪涌也有很好的吸收作用。

1.2、瞬變電壓消除器 TVS(Transient Voltage Suppressor) 。TVS 是一種固態二極管，專門用于防止 ESD 瞬態電壓破壞敏感的半導體器件。與傳統的齊納二極管相比， TVS 二極管 P/N 結面積更大，這一結構上的改進使 TVS

具有更強的高壓承受能力，同時也降低了電壓截止率，因而對于保護手持設備低工作電壓回路的安全具有更好效果。

TVS二極管的瞬態功率和瞬態電流性能與結的面積成正比。該二極管的結具有較大的截面積，可以處理閃電和 ESD所引起的高瞬態電流。TVS也會有結電容，通常0.3個pF到幾十個pF。TVS有單極性的和雙極性的，使用時要注意。手機上用的TVS大約0.01$，低容值的約2-3分$。

1.3、多層金屬氧化物結構器件 (MLV)，大陸一般稱為壓敏電阻。MLV也可以進行有效的瞬時高壓沖擊抑制，此類器件具有非線性電壓 - 電流 ( 阻抗表現 ) 關系，截止電壓可達最初中止電壓的 2 ～ 3倍。這種特性適合用于對電壓不太敏感的線路和器件的靜電或浪涌保護，如電源回路，按鍵輸入端等。手機用壓敏電阻約0.0015$,大約是TVS價格的1/6，但是防護效果沒有TVS好，且壓敏電阻有壽命老化。

2、串聯阻抗

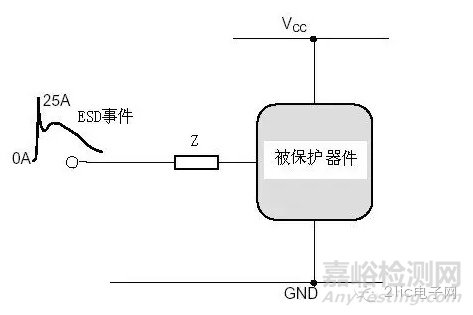

 一般可以通過串聯電阻或者磁珠來限制ESD放電電流，達到防靜電的目的。如圖。如手機的高輸入阻抗的端口可以串1K歐電阻來防護，如ADC，輸入的GPIO，按鍵等。不要擔心0402的電阻會被打壞，實踐證明是打不壞的。這里不詳細分析。用電阻做ESD防護幾乎不增加成本。如果用磁珠，磁珠的價格大約0.002$,和壓敏電阻差不多.

3、增加濾波網絡

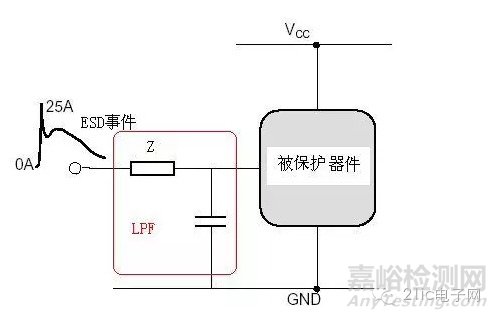

前面提到了靜電的能量頻譜，如果用濾波器濾掉主要的能量也能達到靜電防護的目的。

對于低頻信號，如GPIO輸入，ADC，音頻輸入可以用1k+1000PF的電容來做靜電防護，成本可以忽略，性能不比壓敏電阻差，如果用1K+50PF的壓敏電阻（下面講的復合防護措施），效果更好，經驗證明這樣防護效果有時超過TVS。

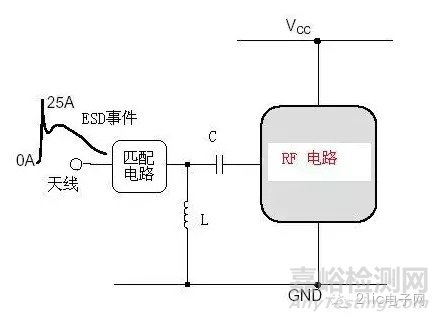

對于射頻天線的微波信號，如果用TVS管，壓敏等容性器件來做靜電防護，射頻信號會被衰減，因此要求TVS的電容很低，這樣增加ESD措施的成本。對于微波信號可以對地并聯一個幾十nH的電感來為靜電提供一個放電通道，對微波信號幾乎沒有影響，對于900MHZ和1800MHz的手機經常用22nH的電感。這樣能把靜電主要能量頻譜上的能量吸收掉很多。

4、復合防護

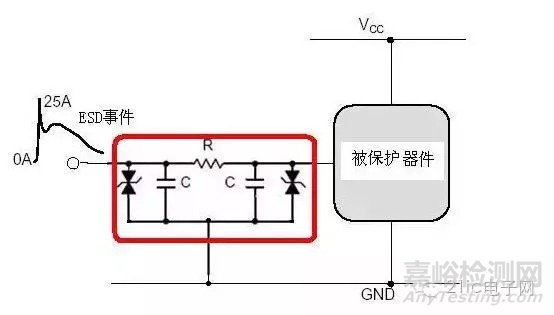

有一種器件叫EMI filter，他有很好的ESD防護效果，如圖。EMI filter也有基于TVS管的和基于壓敏電阻的，前者效果好，但很貴，后者廉價，一般4路基于壓敏電阻的EMI價格在0.02$.

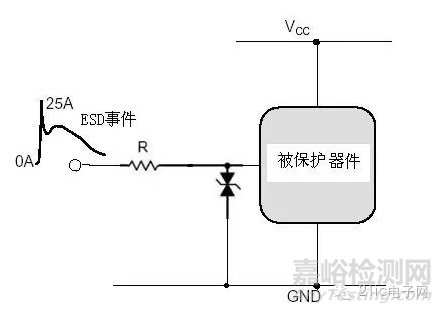

實際應用中可以用下面的一個電阻+一個壓敏電阻的方式。他既有低通濾波器的功能，又有壓敏電阻的功能，還有電阻串聯限流的功能。是性價比最好的防護方式，對于高阻信號可以采用1K電阻+50PF壓敏；對于耳機等音頻輸出信號可以采用100歐電阻+壓敏電阻；對于TP信號串聯電阻不能太大否則影響TP的線性，可以采用10歐電阻。雖然電阻小了，低通濾波器效果已經沒有了，但限流作用還是很重要的。

5、增加吸收回路

可以在敏感信號附件增加地的漏銅，來吸收靜電。道理和避雷針原理一樣。

在信號線上放置尖端放電點（火花隙）在山寨手機設計中也經常應用。

翻蓋機受話器上TVS管或壓敏電阻應該放在哪？

很多人理解靜電防護器件在layout時要靠近端口擺放，翻蓋機或者滑蓋機受話器（receiver，rec）上的TVS或壓敏電阻要放在上板靠近rec的地方。其實不然，請看下面分析。

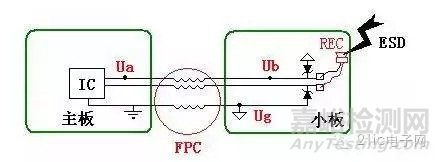

這是一個翻蓋機或者滑蓋機，的等效電路，TVS在上板，主IC在主板，中間用比較長的FPC連接。rec是個線圈，不怕靜電，怕靜電的是IC。

中間的電感分別是FPC上地網絡和信號線的等效電感。當靜電打在rec上時，由于TVS的鉗位作用和等效電容存在，靜電放電瞬時REC信號線上的電壓Ub和小板的電壓Ug可以看成相等的，靜電荷要從FPC的地網絡轉移一部分到主板的地上，這時會在主板的地和小板的地之間產生一個壓差Ug-0=Ug。對于信號線如果是高祖狀態，即使FPC存在更大的等效電感，但是因?yàn)楦咦杩共粫?huì)產生電流，Ua和Ub可以看成是一致的，這樣Ua=Ub=Ug，也就是芯片端和地之間會產生一個電壓差，這個壓差幾乎等于放電瞬間小板地合主板地的電壓差，這個電壓差如果很大會使IC損壞。電壓差大小取決于ESD放電的等級和FPC地上的等效阻抗和電感。如果是非高祖信號會有一點電流，電流大了芯片也就壞了。這樣也可以近似看成Ua=Ub=Ug。因此TVS或壓敏電阻放在上板如果靜電達到rec上會有問題。

假如靜電打在小板的地上，由于TVS或壓敏的鉗位和等效電容，同樣Ub=Ug。由于FPC的地上等效電感存在，Ug和主板地會存在壓差。信號線上沒有電流Ua=Ub=Ug。Ua加在芯片端口上會打壞芯片。

假如靜電打在主板地上，主板地上電荷部分會往小板地轉移，產生電流，電流在FPC地等效電感上產生電壓，同樣會在主板地和小板地之間的電壓會直接加在芯片兩端燒壞芯片。

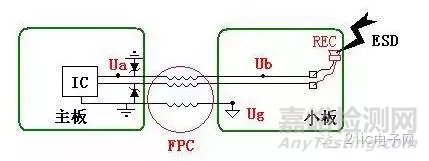

如果TVS或壓敏電阻加在主板上，如圖由于TVS或壓敏的鉗位作用，Ua和地之間電壓不會太高起到保護芯片的作用。靜電放在rec上，電流傳導到主板上被TVS吸收掉，電荷打在小板地和主板地上都和信號線沒有關系。

靜電防戶器件應該放在哪？

rec情況如此，其他信號線電源也如此。

上面分析的是用FPC連接兩個板的情況，其實即使一塊板子地上也會有阻抗的存在，這么看靜電防護器件靠近芯片越近越好，即保護誰就靠近誰。特別是沒有完整地層的板子。

但有個問題如果靠近芯片在端口到TVS這段走線會存在大的放電電流和電壓，這樣會干擾到與其相鄰的為保護的信號線。鑒于手機主板有完整地層，地上等效阻抗比較小，建議把靜電防護器件放在主板的接口處，但不能放在小板，按鍵板等上面。
