中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

眾所周知，SEBS具有良好的耐候性和抗老化性，無需傳統(tǒng)硫化環(huán)節(jié)，加工余料可重復(fù)使用，廣泛應(yīng)用于軟體玩具、電線電纜等領(lǐng)域。SEBS一般不單獨(dú)使用，在后續(xù)加工過程中需混入多種物質(zhì)(如樹脂、填充油、無機(jī)填料和功能性添加劑等)，以提高其性能指標(biāo)。那么這些填充物質(zhì)以及SEBS本身對共混物性能有哪些影響呢？

SEBS

SEBS的分子鏈結(jié)構(gòu)，主要有星型及線型兩種。星型結(jié)構(gòu)的SEBS比線型結(jié)構(gòu)SEBS具有更佳的耐磨性、回彈性、抗撕裂性等，但星型結(jié)構(gòu)的SEBS比線型結(jié)構(gòu)的SEBS流動性要差，更難于加工。另外，高分子量SEBS比低分子量SEBS，具有更高的拉伸強(qiáng)度及拉伸回彈性，高分子量SEBS比低分子量SEBS流動性要差，加工相對難些，需要更高的加工溫度條件。

填充油

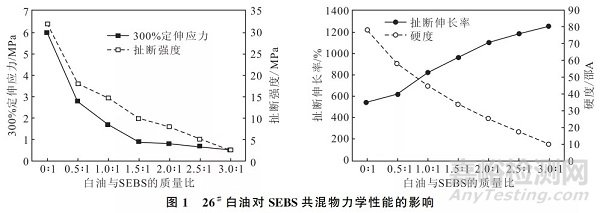

SEBS在應(yīng)用過程中需要加入大量填充油，以改善SEBS的加工性能，同時還能降低成本。實(shí)際使用中大多添加白油和環(huán)烷油，它們與SEBS中的聚丁二烯鏈段相容性好，與SEBS中的聚苯乙烯鏈段不溶解，所以加入后，SEBS共混物相分離完全，力學(xué)性能較好。26＃白油對SEBS共混物力學(xué)性能的影響如圖１所示。

從圖１可以看出，隨著白油加入量的增加，SEBS共混物的300%定伸應(yīng)力、扯斷強(qiáng)度、硬度均逐漸下降，扯斷伸長率逐漸升高；當(dāng)白油與SEBS質(zhì)量比達(dá)到1.0：1時，300%定伸應(yīng)力、扯斷強(qiáng)度的下降幅度變小。這是因?yàn)?，白油在體系中起著增塑劑的作用，與SEBS中的聚丁二烯鏈段相容性好，故兩者有很好的溶解性，使得聚合物之間的交聯(lián)減少，分子間的作用力減弱，共混物的柔韌性提高，扯斷伸長率顯著升高，但SEBS共混物的力學(xué)性能降低。

聚丙烯PP

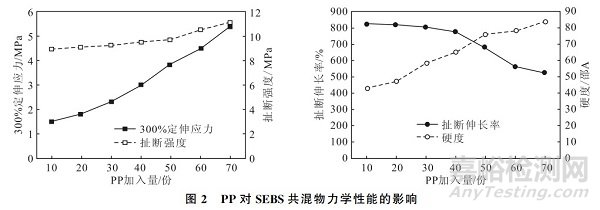

加入白油后，SEBS的力學(xué)性能降低，這就需要加入適量樹脂來改善共混物的力學(xué)性能，同時兼顧產(chǎn)品特色性能需要。隨著PP加入量的增加，SEBS共混物的300%定伸應(yīng)力、扯斷強(qiáng)度和硬度均逐漸升高，扯斷伸長率逐漸下降。這是因?yàn)?，PP是塑性的，其與SEBS中的聚丁二烯鏈段相容性好，加入PP后，共混物彈性相的體積會增大；且隨著PP加入量的增加，SEBS共混物將更多地表現(xiàn)出PP的塑性，導(dǎo)致300%定伸應(yīng)力、扯斷強(qiáng)度和硬度升高，扯斷伸長率下降。

聚苯乙烯PS

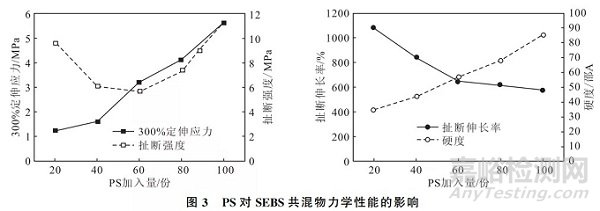

在SEBS中加入PS的作用與加入PP的作用大致相同。隨著PS加入量的增加，SEBS共混物的300%定伸應(yīng)力、硬度逐漸升高，扯斷伸長率逐漸降低，扯斷強(qiáng)度先降低后升高。這是因?yàn)?，PS的加入起到了補(bǔ)強(qiáng)作用，使得共混物的300%定伸應(yīng)力升高；當(dāng)PS加入量超過60份后，材料更多表現(xiàn)出苯乙烯均聚物的性能，因此扯斷強(qiáng)度快速升高。

無機(jī)填料

加入無機(jī)填料后，SEBS共混物的扯斷強(qiáng)度降低明顯，300%定伸應(yīng)力和硬度升高。表明，無機(jī)填料能夠改善SEBS共混物的力學(xué)性能，其中，納米碳酸鈣的綜合改善效果較好，但由于其價格較高，所以下游加工一般使用重質(zhì)碳酸鈣或輕質(zhì)碳酸鈣。

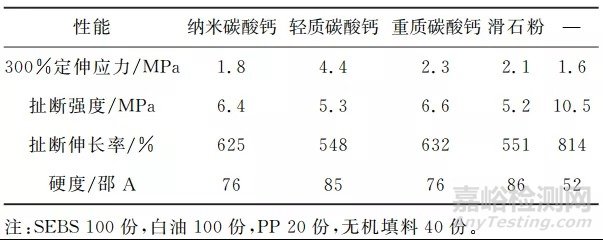

表1 無機(jī)填料種類對SEBS共混物力學(xué)性能的影響

隨著重質(zhì)碳酸鈣加入量的增加，SEBS共混物的300%定伸應(yīng)力和硬度逐漸升高，扯斷強(qiáng)度和扯斷伸長率逐漸降低。這是因?yàn)椋S著重質(zhì)碳酸鈣加入量的增加，SEBS共混物的剛性增強(qiáng)，硬度相應(yīng)升高；隨著重質(zhì)碳酸鈣加入量的增加，SEBS共混物的交聯(lián)結(jié)構(gòu)減少，導(dǎo)致扯斷強(qiáng)度下降。因此，在實(shí)際加工過程中，要綜合考慮制品的性能要求，選擇合適的填料種類及加入量。

（參考：邢立江，張書會. SEBS 共混物的力學(xué)性能研究.）
